坦率地讲，9月底发布的亚马逊第一款平板电脑Kindle Fire在功能上还不具备与iPad抗衡的实力。但是其亲民的价格（199美金，是iPad的一半），以及巨大的预订量，还是足以引起人们的关注，也让大家对其后续的平板电脑产品——预计2012年初发布——充满了期待。
这里展示了iFixit网站上对Kindle Fire的拆解实录，也配上了笔者自己的一些点评，供大家参考。
第一步：这就是Kindle Fire了，看到了它就会激起我们拆解的的欲望。让我们先看看它的性能：
- 7英寸多点触控显示屏，带有IPS技术
- 双核处理器
- 512M RAM
- 8G内置存储
- 802.11b/g/n Wi-Fi无线连接功能
- 基于Android 2.3的定制操作系统
.jpg)
第二步：
初看上去，Kindle Fair的外观并不是很特别，但是其背板的设计很有特点，浮雕样式的Kindle的字体很时尚，而且光滑的橡胶质感也不错，它的大小也十分适合单手把握。
Kindle Fire官方定义为Model 1，D01400
Kindle Fire的背部标注了电源规格，它的建议输入电压DC 5V，电流1.8A。而通常电脑的USB端口的典型输出电流不会超过0.9A（USB 3.0），这就意味着如果用USB给Kindle Fire充电会消耗更多的时间。
第三步：
Kindle Fire采用了非常简洁的设计，只包含两个端口和一个按键——而且他们都在设备的底部。第一个端口是标准的3.5mm耳机接口，但是没有设置外置的音量调节按钮，音量必须通过应用程序控制。另一个端口是Micro USB端口，用于设备与电脑连接，同时支持USB充电。当通过电源插座充电时，它充电的时间比广告商宣称的4小时要长。平板电脑上唯一一个按键是电源键，位于设备底部端口的右边。
Kindle Fire与iPad2有相似的端口配置，使用单一的端口同时支持数据传输和充电。
Kindle Fire的尺寸7.5" x 4.7" x 0.45，与iPad 2的9.5英寸的屏幕相比，小了一截。

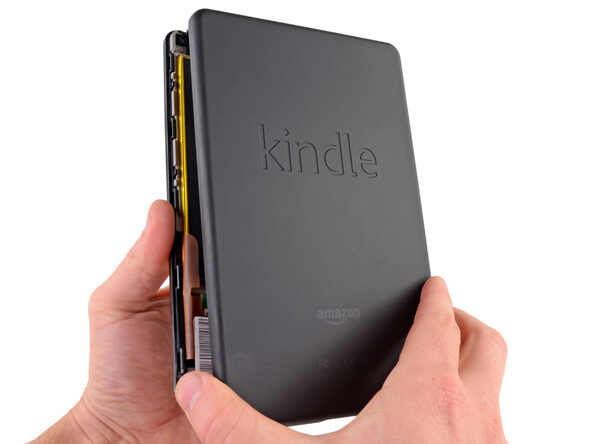

第四部步，拆解开始了。
将背板从主机上分离出来。
现在可以看到主板，以及庞然大物般的电池了。注意背板上装有光亮的金属板材，它可以保护内部的元器件，同时担负散热和EMI屏蔽的作用。
第五步

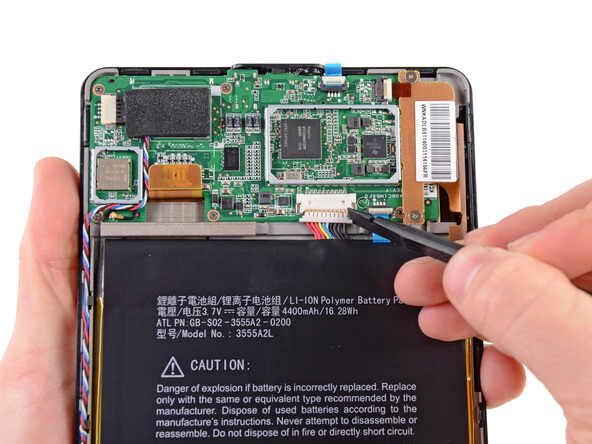

只有一个连接器和粘胶将巨大的电池固定在位置上。
将电池取出，让我们来仔细观察这个4.6" x 4.3"的锂电池。
这个电池输出16.28 Watt-hours，但是由于体积所限，这个3.7 V/ 4400 mAh的容量还是与iPad2有差距。
第六步

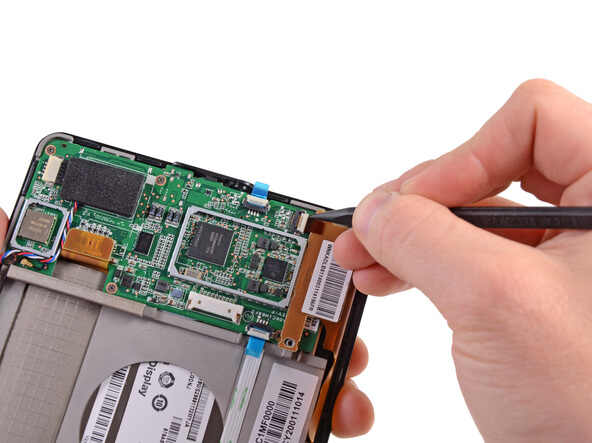

拆卸一些螺丝后，触控屏的控制器很容易就从主板上分离开来。
为了能够达到主板，我们必须首先将以下链接器从他们的插槽内断开。
第七步
现在可以将主板取出来了。
第八步
让我们来仔细看看主板上都有哪些IC：
先来看看正面：
红色：Samsung KLM8G2FEJA 8 GB Flash内存
橙色：Hynix H9TKNNN4K 512 MB的Mobile DDR2 RAM
黄色：Texas Instruments 603B107电源管理IC，带有开关模式的充电器
绿色：Texas Instruments LVDS83B FlatLink 10-135 MHz发射器
蓝色：Jorjin WG7310 WLAN/BT/FM Combo模块
再来看看主板的反面：
紫色：Texas Instruments AIC3110低功耗音频解码器，带有1.3W立体声 Class-D扬声器放大器
黑色：Texas Instruments WS245 4-Bit双电源总线收发器
很先让，TI从亚马逊拿了不少生意！
第九步
现在开始拆卸芯片了！使用热风枪，很容易就将Hynix的RAM取了下来。
啊哈，抬起RAM，我们看到了平板电脑1 GHz的处理器——Texas Instruments OMAP 4430
第十步
继续我们的IC探索之旅，我们在Jorjin芯片的下面发现了Texas Instruments WL1270B——802.11 b/g/n Wi-Fi解决方案。
有意思的是，WL1270是一个老款芯片，是和TI OMAP 3530配合使用的，不知道为什么Kindle Fire为什么要用它去搭配更新的OMAP 4430。
第十一步
一个螺丝固定了电源按键的电路板。
这个就是Kindle Fire上唯一一个按键——电源按键，它用来开关设备，或者是在休眠和工作状态切换。
第十二步
下面来拆卸平板电脑的扬声器模块。
Kindle Fire的扬声器部分的设计与其他的平板电脑很相似。
第十三步
下面是来拆卸设备的骨架。
第十四步

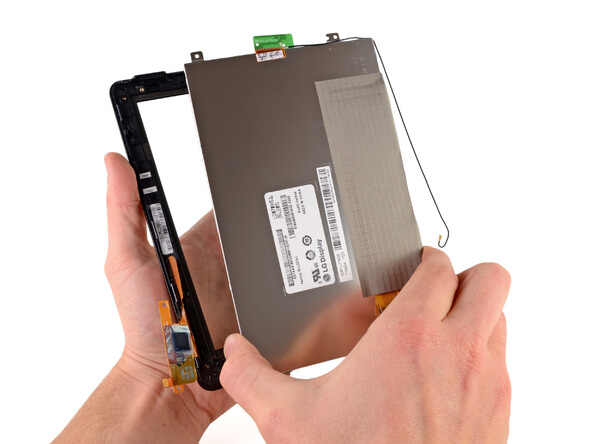

将显示屏与玻璃分离是一件轻松的事，这与通常的熔断玻璃相比好多了。
现在的显示屏是黑色的，当电源接通，这个LG的七英寸屏将提供1024 x 600 pixels的分辨率和16M颜色，这会让眼睛很舒服。
由于面板采用了IPS（In-Plane Switching，平面转化）技术，它有更宽的视角，可供多人同时从不同视角观看屏幕。
第十五步
这是前面板触控屏和它的附属部件。
这个触控屏控制器是由ILITEK设计的，它的标号是2107QS001K A95B8F416 A2130B002
第十六步
现在是做结论的时候了。
- Kindle Fair的可维修性得分在8-10（10代表最容易维修）
- 背板很容易拆卸，易于达到设备的内部
- 所有的内部螺丝都是采用Phillips #0型，不需要特制的螺丝刀就可以拆卸
- LCD不是熔接在显示屏上，如果需要很方便替换
- 简洁的设计以及有限的功能意味着更少的元器件和装卸工作
- 适当的粘结剂用在电池和主板上，拆卸时需要一些小心
- 玻璃面板熔接在前塑料框架上，替换破损的玻璃时需要使用热风枪，或者整体换掉
