解析基于SG3525A的车载逆变器设计方案

中心议题：
    *  分析系统基本原理
    *  分析基于SG3525A的车载逆变器设计
解决方案：
    *  采用SG3525A为主控芯片
    *  以CD4020B及与非门构成分频分相电路
    *  保护电路设计
    *  散热设计

随着经济水平的提高，汽车正逐渐成为人们的日常交通工具然而，人们随身携带的电子产品，例如手机，却不能使用汽车上的电源，因此开发一款经济实用的车载逆变器就成为一种需求。

我们采用集成脉宽调制芯片SG3525A为主控芯片，以CD4020B计数器及与非门电路构成分频分相电路并配以保护电路，实现了逆变器的脉宽调制其在逆变电源工作时的持续输出功率为100W，并具有输出过流保护及输入欠压保护等功能，可实现电源逆变、电压稳定、欠压保护及过流保护等功能。

1 系统基本原理

本逆变器输入端为汽车蓄电池（+12V，4.5Ah），输出端为工频方波电压（50Hz，220V）其系统主电路和控制电路框图如图1所示，采用了典型的二级变换，即DC/DC变换和DC/AC逆变12V直流电压通过推挽式变换逆变为高频方波，经高频升压变压器升压，再整流滤波得到一个稳定的约320V直流电压；然后再由桥式变换以方波逆变的方式，将稳定的直流电压逆变成有效值稍大于220V的方波电压，以驱动负载为保证系统的可靠运行，分别采集了DC高压侧电压信号、电流信号及蓄电池电压信号，送入SG3525A，通过调整驱动脉冲的占空比或关断脉冲来实现电压调节、过流保护及欠压保护等功能。

图1  系统主电路和控制电路框图

2 主要技术参数

输入电压：DC 12V；

输出电压：AC 220V±5%，50Hz±2%；

额定功率：100W；

保护功能：输入直流极性接反保护，输入欠压保护，输出过流保护

3 电路设计

3.1 主控芯片SG3525A

SG3525A是ST公司生产的脉冲宽度调制器控制集成电路具有集成基准电压，振荡器同步，软启动时间控制，输入欠电压锁定等功能SG3525A的引脚如图2所示。

图2  SG3525A引脚分布


振荡频率的确定：振荡频率由三个外部元件RT、CT和RD设置，分别接在6、5、7引脚上振荡频率为fOSC=1/CT（0.7RT +3RD），其中，0.7RTCT为定时电容充电时间，3RDCT为定时电容放电时间为了使分频分相电路取得50Hz振荡频率，本设计设定振荡频率为   51.2kHz，取CT＝2000pF RT=10kΩ，RD=922Ω。

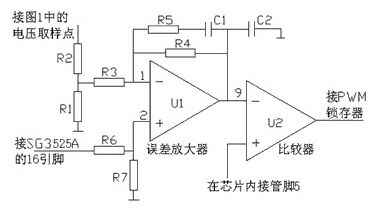

输出脉宽的调整：PWM脉冲宽度由引脚9和引脚8中电平较低的一端控制芯片内部的误差放大器U1将电压反馈信号与基准电压信号偏差放大后送入比较器U2的反向输入端，比较器正向输入端的输入则来自电容器CT上的锯齿波，两者做比较后输出方波脉冲来控制SG3525A内部输出功放管的占空比（见图3）本设计中将8引脚经电容接地，9引脚接DC/DC高压直流电压的反馈电压，由此调整输出直流电压的稳定图3中，U1为SG3525A中的误差放大器，1、2、9分别为芯片管脚，R1～R7、C1、C2均为外接电阻电容SG3525A的16引脚输出5V参考电压电阻R3、R4及U1构成反比例运算器，R4/R3为其静态放大倍数，其值越大控制精度越高但放大倍数太大将引起振荡，因此引入C1和R5使误差放大器成为不完全比例积分控制器，此时静态误差放大倍数不变，动态误差放大倍数减小，既不影响控制精度，又避免过冲引起振荡。

图3  输出直流高压调节原理图

脉冲的关断：当10引脚加上高电平时，实现对输出脉冲的封锁本设计使用该项功能实现输出过流过压、输入欠压的保护。

3.2 分频分相电路

由14级串行二进制计数/分配器CD4020B构成分频电路，分频信号来自SG3525A的振荡器输出端引脚4图4中的A、B、C分别代表振荡器脉冲经8、9、10级分频后的波形，其频率分别为fA=fOSC/28 fB=fOSC/29 fC=fOSC/210分相电路由单片两输入端四与非门CD4011BC及外围器件组成，将信号ABC逻辑组合成逆变桥所需要的驱动脉冲（A+B）C与（A+B）C信号该驱动信号具有共同死区，信号频率约为50Hz。

图4 分频分相波形图

3.3 保护电路

① 输入欠压保护

D1为蓄电池极性反接保护SG3525A的引脚16输出参考电压5V取R3＝R4=10kΩ在正常情况下，U1的反相输入端电压大于正向输入端电压，U1输出低电平，二极管D1、D2截止当蓄电池电压低于10V时，比较器U1开始工作，输出由低电平变为高电平，D2、D3导通，并把同相输入端电位提升为高电平，使得U1一直稳定输出高电平，向SG3525A的引脚10输出关断信号。

② 输出电流过载保护

如图6所示，运放U2及外围电阻构成反比例放大器，运放U3及外围电路构成比较器图1中的R3为取样电阻，取2.2Ω，2W当负载电流增大时，该电阻的压降△U增大。

图6 输出电流过载保护电路


运放U3正向输入端输入电压为：  U＋=（1+R2/R1）×（R3/R4）×△U。

合适的调整R1、R2、R3、R4的取值，使得当负载电流超过1.5A后，U3的正向输入端电位高于反向输入端，输出高电位，二极管D2、D3导通，并把同相输入端电位提升为高电平，使得U1一直稳定输出高电平，向SG3525A的10引脚输出关断信号。

4 散热设计

为了进一步减小体积，减轻重量，采取了利用外壳（机壳）散热致冷办法，既解决了散热，又使整机体积变小，重量减轻。

逆变器试验输出波形

DC／DC变换输出电压稳定在320V，逆变桥开关频率为50Hz，接500Ω电阻负载实验的电路波形如图7所示。

图7 试验电路输出波形

5 结语

本文设计的车载逆变电源电路主要采用集成化芯片，使得电路结构简单、性能稳定、成本较低经实际应用证明，该逆变电源工作稳定可靠，能够持续输出功率100W。
