以前一直想打造一个太阳能电板，给自己的随身的数码之类充电，如此一来就不用另接市电，不是为了省钱的原因，而是为了低碳，为了社会做一些贡献，但最近上网看到13位美女地铁脱裤子大秀性感美腿宣传低碳的时候，于是决心抽出时间，打造自己的“太阳能充电站”，要知道，为了低碳大业，我已经两顿没吃了，以下记录了这个太阳能充电供电器的　　

制作过程

1.设想：
　　
解决平常小数码冲电问题，发誓以后的手机呀，便携音箱呀，MP4之类的不再接触市电，而是直接用太阳能冲，白天上班，太阳能充电器就放在家里充，如果不能就给电池充，大白天时间也积蓄不少的电了，晚上回来就可以把积蓄起来的电给手机之类的冲，这样下来完全可以做到。

这里有个问题，阴天光线不够强的时候，怎么办？因此自己得做一个升压电路，过小的电压也可以升到5V，（为什么是5V，因为手机MP3这类锂电的小电器大概都得达到5V才能进行充电），以此确保这个太阳能充电装置能正常工作。




原理：该电路主要分为2部分，一为驱动升压电路，它可以整体上看作一个负载。当图中9012三极管集电极上施加0.6-3V的电压时，图中的8050以及电感构成了一个振荡电路，通过电磁感应会在输出端产生峰值约为5V的脉冲电压。经过电解电容的滤波可近似看成直流。

电路另一部分为光控电路，其主要靠两个9013管的饱和/截至特性构成了非门，并经过末端的9012驱动升压电路工作。

简单一点，就是第一储能部分，对蓄电装置充电，毕竟电压和电流都在合适的范围之内，而且选用的电池也带保护电路，不会对电池有过冲影响。第二部分：放电部分，实际是个升压的过程

2.制作：
　　
准备咯

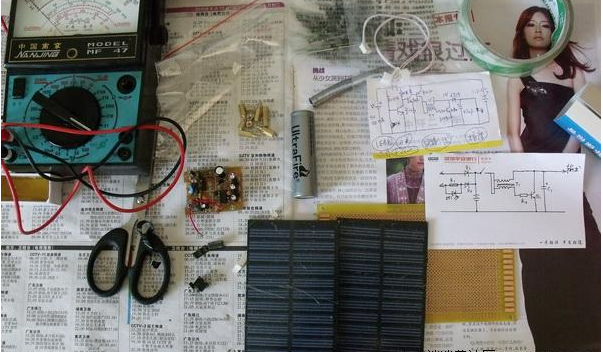

需要准备太阳能电池板2块、钳子、剪刀、电烙铁、强力粘胶布、细导线若干、二极管、焊锡小量、刻刀、MINI USB线、万能表等，如图

用万能表先测试好各个元件。按电路图焊接好太阳能电池板、二极管和MINI USB线，用强力粘胶布把2块太阳能电池板牢固的粘帖在一起



两块电池，并联为了增大电流，缩短充电时间。



这块电池网上买的，效率一般，尤其是阴天的时候，电流不是很强，电压还比较稳定。姑且用着吧，以后有钱了，换块大的。

接下来，制板。　

自己草画的电路图，先按照电路图，做好布局，插好元器件，就可以开始焊接了

周围的小东西都焊上去了，只剩这个电感，找不到合适的绕线电感，就自己绕了。这个是LC震荡电路最重要的原件，希望手工板不要失望，焊好后，上电测试输出电压

先测一下充电锂电池是，额定是3.7V

放在调试好后的电路里，测下升压电路端，测得输出5V，OK，自制升压成功。



输出端，加个5v的LED，方便辨别有输出。

 输出接口就选USB接口吧，以后有需要再加别的接口。

整个板子的焊接，差不多行了，来看一下吧。

 这是输入级，可以给1.2-3V电池充电。


 　　
这是输出级，升压部分输出5V，上面的连接器，可以直接接太阳能电池，从USB输出可得到5V左右，电流根据光强可达200MA。

完工，整体图

3 充电测试

来测试一下，我用的是朗琴X5音箱，同样也比较省电，1W的哦，用上太阳能那就更低碳了

 试试太阳能电池板的工作，你看音箱的灯亮了，成功！！！

 半个月之后，完善太阳能充电站:



这段时间想做一个盒子，让太阳能电路板不再裸奔，想问朋友借他之前做木匠工具，但是朋友在外做生意去，所以没借到他家工具，最后以失败告终，浪费等待的时间，拖了很久，中秋快来了，另一朋友寄来了一盒月饼，发现这盒子刚好可以用得着，于是又继续了我低碳之路……

 这次我想把电板放到楼顶上去，我住的楼层就在顶楼了，32楼顶就是天台了，所以对我来说，十分方便，自己新增了四块太阳能电板，

 并联后的效果给大家看看，每块电池板的电流是120mA，6块也有720mA了

既然把太阳能的电板升级了四块，当然之前充电池也需要跟着升级，才能把太阳能电量更好的收集。

这次特别挑了一块较大的储蓄电池，9600的容量，其实我看重的并不是它的容量，而是它用的聚合物电芯，转换效率比一般电芯要高的多，也就是说，太阳能的电板流下来的电，完完全全不用担心装不下，虽然买来时价格要两百多块，但总的来说，钱是花去一点，最重要的是过程的快乐享受到了。
 还有一个月饼盒，从天台接到我房间里，需要8米左右长的线

其它的东东后面再补上，现在先搞在说。

给盒子打两个孔 。

没有钻床，也没电钻，家里没什么工具，所以用这个凑合着

第一个孔搞定

第二个孔也搞定

垫一块泡沫下去

把电路版放进去，用胶水固定


续航大师放进去。

找一块差不多大小的泡沫，切割，然后把电池和电路板分隔开来。

最后把杂乱的线用小块泡沫压着，这样看起来更简单一点。

就这样，盒子里面的就差不多完成了。

继续

特别买的两块钢丝网，不会生锈的，也不会遭到雷击。用家用天线上面的。

安装起来就是这样个子。

看起来是这个样子的，呵呵，这两块钢丝网有点大了，可以为以后作准备，不过，现在6块太阳能板，足够满足平常锂电充电。

基本完成：看成果吧

放到天台试一下，续航大师的充电灯亮了，说明有足够电压带动。

电压5.8V，可能是线材微弱的损耗，不过电压已够了。

放到天台上先测试一下电流，指针已经迅速偏到一边去了，电流已超过了量程的500mA，照道理应该是720mA的。

绿色能源电终于迁进了家里`~~哈哈~~~~~~~~

接头的地方粗糙点，不过问题不大，我拿胶带绑住了，牢固滴很。

加一个USB的HUB，满足一次多充电任务需求。

 OK，效果出来了，啥也不说，虽然不能带起家电，但毕竟还是很方便的，取之不尽用之不竭能源啊。
