基于晶门科技的芯片解决方案
【2012平板电脑与移动互联开发者论坛】

中心议题：
    * 2012创新方案开发者论坛精彩笔录

本文整理自 深圳市乾坤电子科技发展有限公司 产品经理 Piony Yeung 在2012平板电脑与移动互联开发者论坛上的演讲。

大家好！今天我的题目主要针对的是智能手机和平板电脑的趋势，及我们晶门科技对这两个应用方面的芯片解决方案。

首先大家看这两个，我想大家一看都知道了，这个是iPhone智能手机，另外一个是iPAD平板电脑。其实Apple的iPhone和iPAD是一个代表，佼佼者，它就是带领了整个世界在这两个范围上面的开发。所有厂家在他们设计智能手机和平板电脑的时候，我会拿这两个作为他们设计产品性能的指标。这两个产品有两个主要的部分：一是触摸屏，一是显示的90度。今天看这两个方面的趋势究竟怎么样？

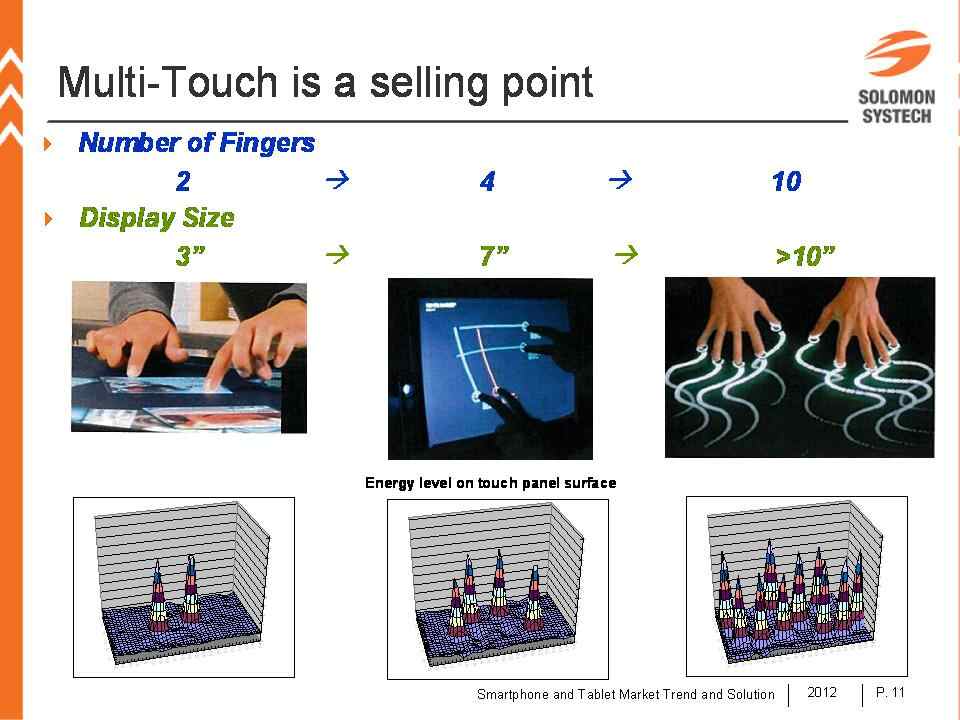

蓝色部分都是触摸屏的部分，我们先看智能手机。智能手机也有分低档机和高档机。如果触摸屏的屏幕大小，低档机全部是3寸到高档机的5寸。比如三星刚刚出来的Samsung Galaxy Tab这个手机，他们是5寸的智能手机，所以我们看手机的大小会越来越大的，小而薄的平板电脑也是到5寸。触摸屏的部分，主流从2007年苹果第一台iPhone3出世开始，从那开始慢慢代替了原来的电阻式的触摸屏市场。低档机的智能手机驱动方式有两种，低档机是最多只可以支持两个手指。老实说主要是一根手指，什么时候可以有两根手指？当两根手指放在不同的膜触上面时，就可以到两根手指。高档机需要高效果，是电容式的驱动方式，最高是10点。比如北京的小米，2011年第一台手机是针对高档机的市场，他已经支持10点。OS平台主要是Android为主，主要是Android3点几，还没有到4.0。高档机4.7寸是720×1280的分辨率。至于平板电脑，[member]以7寸为主，最大可以达到10.1寸。以苹果的iPAD为例，它一开始是9.7寸，它的分辨率那时候已经是YXGA，就是768×1024的分辨率，现在主流7寸也是在用这个分辨率。高档机的分辨率是YEXA，是1920×1200的分辨率。平板电脑只有用电阻式，因为它需要高点，只有电阻式才能做到多点的效果。点的数量从5点到10点都有。当它是10.1寸的话，每一寸可以多支持一根手指。平台的话，现在的主流还是Android为主。当时Windows8，X86，用英特尔的主芯片，那个版本在今年的下半年会出现。所以很多厂家设计新的平板电脑时也会把window8放在里面。有一款三星的Samsung Galaxy Tab，7寸就是用Android的。三星、Apple都是市场的主流，我们看这个就已经知道市场的趋势是什么样的。




首先我会针对触摸的部分来讲，这一个page显示的是大部分手提的电子产品，有触摸屏的电子产品。一看时间点的话是从2007年开始，2007年是iPhone3开始，然后到现在越来越多的触摸屏消费电子产品出现。从这里开始，以触电容为主，以前的电阻式就慢慢的在市场上的占比越来越少。智能手机，这里可以看到有平板电脑，打游戏，或者是电视机，也含触摸屏的部分。平板电脑除了iPAD以外，在市场比较有名的还有三星、摩托摩拉。手机的部分刚刚也兴起了触摸屏，所以你看这个触摸屏在消费电子上面真的是很重要。从小的，2尺2寸都。25寸TV电视机都会含触摸部分，但也是电视机用电容式，其实有很多做触摸的方式。比如光学，红外线，其实有很多的。如果是小屏的，主要是电容式。



至于有一些智能手机跟平板电脑市场的数据，这也可以看到2012年知名手机会达到645个million的数量，它所有的手机不论是含不含触摸屏的部分，40个percent 左右含触摸成分。我们看到这种趋势，越来越多是低价钱手机的出现。我们看到中国的占很大部分，大概到今年估计会达到100个million的数量，中国会带领其他开发中的国家，比如印度。低价钱的智能手机，我们也需要放长远一点来看，在新产品开发的时候，这个也是很重要的一部分。平板电脑，看到2012年，大概是100个million。但是它的成长是很快的，每一年大概成长93个percent。补充一点，低端手机为什么会要求越来越高？其实有四个原因：第一，手机上付了一部分钱，消费者就不需要付那么多。第二，手机里面的价钱也越来越低，所以低价钱的智能手机就会成长。第三，手机商想增大自己的市场份额，所以这也是一个重要的原因。第四，智能手机是可以上网的。因为我们刚买一台手机，一定是要上网的，这也是很重要的原因，也是低价钱的智能手机需求会越来越高的原因。



这里也可以看到有很多的触摸方式，主流一定是电容式。电容式到2017年，我们会增长到83%左右，它会代替以前的电阻式。




另外两个小议题，新的Touch Panel，就是In Sensor和0n Sensor。In Sensor是把触摸的Sensor放在OCA的Structure上面。这是今年很多ITO厂已经开始投入在In Sensor的开发；如果没有产的话，最快要到明年。On Sensor是一个新的Capacitive，把Touch Sensor放在Cover Glass上面。趋势就是触摸屏越来越薄、重量越来越轻，然后是价格，主要是这三个方向。一台触摸的手机架构其实很简单，你可以看这个图，那边有个Cover Glass，它大概是0.5-0.7mm。中间Touch Sensor 就在这里，它跟Cover Glass怎么样贴起来？是因为OCA或UV Glue。Touch Sensor有两种，一种是Ink，一种是Glass。Ink大概是0.188mm，如果是Glace，大概是0.5mm。最底下是Y-ITO。如果要低价钱的话，通常做法是第二个，然后省钱，良率也会提高。触摸屏其实有4个大的做法，但是趋势也是一样的，我们厂家都是希望越来越薄，透光率越来越高、良率越来越高，然后是价钱，这四个最大的因素。




先讲Sensor，它仍然是ITO厂，或者Cover Glass的厂，整个触摸屏是Sensor。把两层的ITO放在同一层的Glass上面，然后在上面会来开槽，ITO仍然是做STM的厂商转过来做触摸屏或做ITO。



ITO有两种，一是低头Glass，厚度大概是0.2-0.7mm，如果要便宜的话，就转到Sensor，无论是厚度和价格也可以，成本降低。Self也是价钱的原因，出现了Self的价格。因为ITO省了一层的Glass，所以价钱都会降低。另外因为少了一层OCA和Glass的贴合，所以良率、人工费用会省掉，因为少了一层配合的工序，这方面的良率也可以提高。如果是整机，也可以做到比其他薄很多，透光率也会好很多。高档机和低档机的手机刚才提了两个驱动方式，一是低电容和高电容，它没有分Drive Sensor。但是有一个好处，如果你的手指放在这两点，会有另外两点出现，就是我们说的回点的出现，电容式这主要是支持e点。所以2012年低档机的手机，如果是低电容的话，一定不会出现回点，而且这个做法是支持多指的，十指的触摸屏也是用这个方式，多电容的触电方式。所以高档机，中档机在2012年就是用这个方式来驱动。




我想ITO的patterns，它们有很多不同的形状。如果低电容比较流行三角形ITO的形状，低电流有很多，主要是Touch Panel，或者是Apple的iPAD、iPhone。我公司做的驱动IC，刚才提的patterns，全部都可以支持。这些是我们产品的型号，你看我们有很多不同的型号，也有的以单芯片为主，可以省（FCE），这个大小也是很重要的。

其实有两个做法，一是放在（FCE），一是放在主板上面，我们的方案两种都可以支持。我们的就是单芯片，把power Chip全部放在单芯片里面，所以它有它的好处。因为有MCU和DSP的原因，所以预算的能力可以提高，抗干扰的因素也可以提高，点击的速度也可以提高。




有一个很重要的因素是抗电源的干扰，都是在我们的芯片，因为有DSP的关系，如果两根手指、多根手指放在同一个Sensor上面，就不会出现绕点的问题。




也是因为有DSP的关系，我们的防水功能也做得很好。如果有大杯水在屏上面，不会影响准确度。如果你用手擦干时，会出现残留点。因为我们有架构的方式，所以这方面的问题完全没有。问题是完全没有。好处在哪里？掌握屏的难度，就像调TFT屏一样，写代码就行，这也会简单很多。





然后Windows8我也想重点提一提。Windows8主要是Microsoft.。Microsoft.本来是跟Internet的主芯片合作，主要是针对PC的方案上面。但是它看到了什么？它看到了苹果、平板电脑和智能手机的市场越来越大，所以Microsoft就找了ARM合作，合作了Windows8。Windows8有两个版本推出来，一个是InternetX86，用Internet芯片的版本，估计下半年出来。还有ARM Windows8应该是之后的，可能是年底或者年初。所以晶门科技是支持On Sensor的Market，然后系统没问题。Windows7是为Windows8做的准备，因为Windows7本身是支持两点而已。







这也是我们产品的照片，最小的封装是5×5，所以我们的芯片最高是支持10点，最高一个IC已经可以支持11寸、10寸的触摸屏。




这些是我们的一些客户产品的照片，主要是手机和平板电脑。手机的话，比如天宇。平板电脑的部分，这个是Android。所以我们晶门科技国内和海外的市场也有在做。



这里再提一提，为什么会有这个出现？这个是单个的IC，支持达到14寸左右。因为我们看到有（Oship）这个市场，这个主要在台湾比较流行。我们的是单IC，一个IC支持13.3寸。然后刚才提到新的技术，我们也跟中国和韩国的TFT工厂合作、研发这部分。




最后我想提一提我们一体的解决方案，刚才说分辨率越来越高，需要更多的芯片。这跟原来的对比有什么好处？有两点：一是之前的30个（Pint），如果是一体，其实是12个（Pint）而已。二是电压就可以省电，为什么？因为一体电压是300，原来的是1.8V。因为这一点，所以EMI一体方面会做得更好。第二是power，可以省电。所以一体的话，我们现在看到以手机为主，我们的解决方案就是针对这两个的解决方案。




最后一点，一体的另外一个好处可以直接支持有Windows的Drive。SSD2825是我们一体的芯片，它在什么情况出现？当AP不支持一体，就可以放在SSD2825上指导，提供一体的解决方案。



我今天的介绍就到这里，谢谢大家！
