Avago智能电网控制系统解决方案

中心议题：
    *  Avago电网监控方案及特色产品介绍

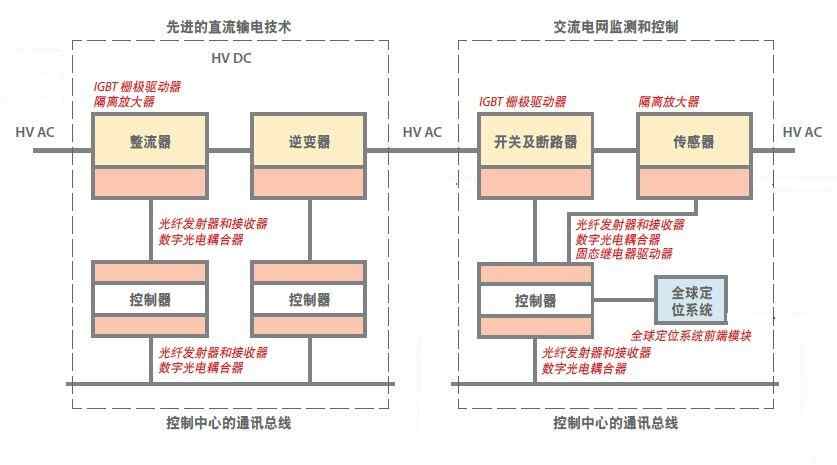

随着电网朝智能电网的方向发展，自动化领域已包括先进的高压直流电传输(HVDC) 和交流电网监控和控制，以及处理分散式新能源的能力，这些新能源在一天中发出的电量不断变化。自动化工程欲进行智能电网控制和配电，需要更强的控制通信和新的能源控制设备。

智能电网系统中的示例应用包括不同控制元件之间使用光纤或电气隔离链路的通信，在远程整流器、变频器中对 IGBT 或功率 MOSFET 驱动器的控制，以及交流转换设备、基于光纤的光纤供能电流变换器 (OPCT) 、对远程螺线管的控制、以及为获得精确时间和地点等信息的 GPS 集成。


IGBT 栅极驱动器



Avago 的栅极驱动光电耦合器为 IGBT 和大功率 MOSFET 提供隔离式大电流栅极驱动。这些栅极驱动光耦合器具有 0.4A至 5A 广泛的输出电流范围。特定部件集成了有源米勒箝位、欠压锁定、故障状态反馈、去饱和检测等功能。

特色产品

• ACPL-H342/K342（有源米勒钳位、轨到轨输出电压）隔离栅极驱动器
• ACPL-330J/333J（故障状态反馈、故障自动复位）隔离栅极驱动器

隔离放大器


Avago 的光耦隔离放大器在电流和电压传感器应用中体现高精度、稳定性、共模抑制性能，不影响高噪音或磁场抗扰度。

特色产品

• ACPL-C79B/C79A/C790 微型隔离放大器
• ACPL-796J（外部时钟）光隔离 Σ-Δ调制器，采用数字式输出设计


数字光电耦合器



Avago 的数字光耦隔离器具有低功耗、多通道、高速数字隔离特性，并可以隔离高压和噪声。

特色产品

• ACPL-x6xL 系列和 ACNW261L 10MBd数字逻辑门极光电耦合器
• ACPL-M50L/054L 1MBd 集电极开路输出数字光电耦合器
• ACSL-6xxx 系列多通道双向数字光电耦合器
• ACPL-x7xL 系列 15/25MBd 高速数字CMOS 光电耦合器

固态继电器驱动器


Avago 的固态继电器是光隔离产品，能在驱动电流达 2.0A 时对长继电器控制线提供电气隔离的功能。鉴于这些固态继电器的集成度高、体积更小、转换速度更快、绝缘电压高、功耗更低以及可靠性更高，因而胜过传统的机电继电器。它们适用于工业系统的远程继电器控制。

特色产品

• ASSR-1510/1520/1530/1611 大电流单通道和双通道 MOSFET 输出固态继电器
• ASSR-1410/1411/1420 单通道和双通道通用型 MOSFET 输出固态继电器
• HSSR-7110/7111 密封大功率 MOSFET光电耦合器

全球定位系统前端模块


Avago Technologies 的一体化全球定位系统放大器/前端模块可以轻易将 GPS 功能集成到各类电网监控系统中，以便进行精确定位和时间测量。

特色产品

• ALM-xx12、ALM-xx06、MGA-635T6、MGA-231T6、MGA-24106 -GPS 低噪声放大器/前端模块

光纤发射器和接收器



Avago 的工业光纤发射器和接收器是专为运行可靠的光纤数据传输而设计的，能够根据需要在发射器和接收器之间实现最高程度的电气隔离。由于这些器件对电磁辐射不敏感，适合在发电、传输、配电等存在电磁干扰的环境下使用。

特色产品

• HFBR-57E5APZ - 100Mbps 光学收发器。基于 IEC61850 的变电站自动化系统
• HFBR-1412Z/2412Z - 5MBd 光学发射器和接收器。适用于保护继电器控制和通信网络。
• HFBR-1414Z/2416Z - 160MBd 模拟输出的光学发射器和接收器。适用于保护继电器控制和通信网络，以及光学电压和电流传感器。
• HFBR-1521Z/2521Z、HFBR-1528Z/2528Z - 5MBd 和 10MBd 光学发射器和接收器，适用于中高压 IGBT 控制电路板和中高压变频器应用。
• HFBR-3810Z、10MBd 光学短链路收发器。适合中低电压 IGBT 控制电路板和中低电压逆变器应用。
