支持4个双天线DUT的非信令2G/3G/LTE综测方案

智能手机和平板电脑的旺盛市场需求迫使生产线寻求更大吞吐量的无线综测解决方案，专攻生产线测试解决方案的Litepoint公司今年6月14日应时而动，推出了同时支持1、4和8部DUT的2G/3G/LTE智能手机和平板电脑无线综测仪IQxstream(可参阅本站另一篇专题报道)。

三个月之后，安捷伦生产线测试事业部也宣布推出同时支持4个双天线和8个单天线智能手机或平板电脑DUT的非信令2G/3G/LTE无线综测解决方案(E6607B EXT无线通信测试仪和匹配的 E6617A多端口适配器)，EXT/MPA组合针对非信令和序列测试进行了优化，适用于对当前和下一代所有制式和频段的智能手机和平板电脑进行大批量生产测试，可提高测试吞吐量并降低测试成本。

EXT是一款综合测试仪，内含矢量信号分析仪、矢量信号发生器、高速序列分析仪和多制式硬件。它提供了非常强大的功能，可满足未来的LTE TDD测试需求，例如：高达3.8GHz的全蜂窝频段范围(包括LTE TDD 43频段)；并支持最新芯片组中实施的快速序列测试模式。

安捷伦MBO生产测试部门产品营销经理Michael Griffin说：“第二代E6607B EXT是目前业内唯一支持LTE TDD 43频段的无线综测仪，而且典型测量精度达到了±0.3dB以内，目前业内尚无人能做到这一精度。这一组合解决方案可将整个生产线吞吐量提高2.5-3倍，而成本只相当于1.5个端口测试成本。”


                                     图1：安捷伦MBO生产测试部门产品营销经理Michael Griffin

外形紧凑、经济高效的MPA增添了同时接收机测试、顺序发射机测试和同时GPS测试，可一次性测试多达4个双天线器件。它是利用与EXT和完全校准端口(包括8个蜂窝端口、4个GPS端口)的即插即用连通性实现上述功能的，将测试平面扩展到 MPA 前面板。

安捷伦副总裁兼移动宽带运营部总经理Joe DePond表示：“在初期的评测阶段，E6607B与E6617A的组合已经显示能够极大提升测量吞吐量。这一优点加上我们世界一流的测量技术和应用软件，能够帮助我们的客户前所未有地提高测试吞吐量和降低测试成本。”

预测到生产测试的未来需求，EXT能够配备各种X系列测量应用软件，用于蜂窝通信、无线连通性和数字音频/视频等应用。新的EXT测试仪添加了三个最新附件：LTE TDD、TD-SCDMA和模拟解调。单独X系列测量应用软件可在最初购买仪器时购买，也可在购买仪器后添加。

全套软件工具功能互补，可以加快测试开发。例如，Agilent Signal Studio可轻松创建非信令下行链路信号(控制和测试)，以便与EXT配合使用。在试生产阶段，Agilent Sequence Studio支持工程师快速创建测试计划并进行故障诊断。为了帮助缩短量产时间，安捷伦芯片组软件提供了图形用户界面和编程接口，以支持设备控制、校准和验证等功能。

在生产线上，EXT可帮助生产人员加快测试速度，提高生产良率。先进的序列分析仪是一个重要因素，它可以与无线调制解调器芯片组的测试模式同步工作，消除信令开销，实现单次采集多次测量。E6607B在外形、安装方式和功能等方面完全后向兼容上一代E6607A EXT。

下页内容：安捷伦E6607B+E6617A组合解决方案图集

       图2：今天无线设备生产测试市场解决方案


      图3：今天无线设备生产测试市场推动力和挑战

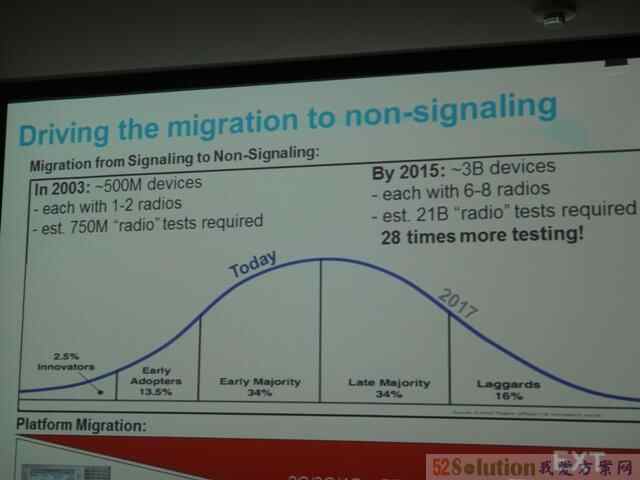

      图4：无线设备生产线测试向非信令升级


      图5：E6607B+E6617A支持4个双天线DUT同时测试


      图6：安捷伦EXT+MPA组合生产线测试解决方案


      图7：2G和3G测试平台迁移：从信令到非信令
