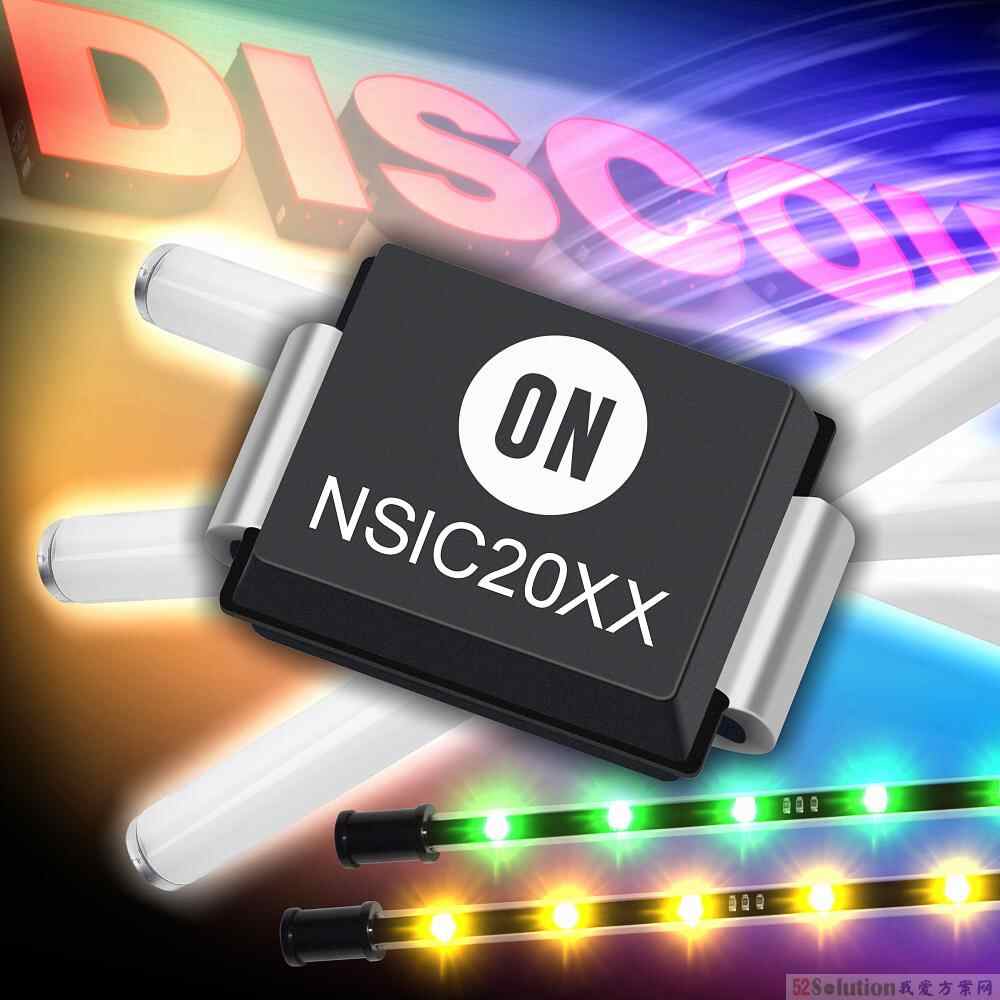

最大额定电压120V的LED线性恒流稳流器




全集成、集丰富功能的器件为严格的交流离线照明应用提供易用、高可靠性及高性价比的另一分立元件方案选择 新的NSIC20XX系列CCR提供120伏(V)的最大额定电压及3瓦(W)功率，能够承受数字标牌、照明板及装饰性照明等交流离线高亮度发光二极管( HB-LED)照明应用的高峰值电压。这些新的CCR保护这类照明应用免遭常见的突发浪涌。NSIC20XX系列器件基于自偏置晶体管(SBT)技术，能够在极宽电压范围内稳流；而它们的负温度系数帮助保护LED免受极端电压及电流电平条件下的热失控影响。

安森美半导体小信号产品总经理兼高级总监Dan Huettl说：“随着固态照明需求持续增长，设计工程师必须确信使用的LED不会遭受极端温度或过大电流所带来的风险，且确保照明系统能长期工作。NSIC20XX系列CCR的抑制电压浪涌及负温度系数特性，能够承受更高的击穿电压，提供符合最严格照明应用环境所需的保护机制。”

NSIC20XX系列CCR提供比依赖于分立及无源元件之传统电路设计方法更简单、更可靠及更高性价比的LED稳流方案。由于这些器件不要求指定使用任何外部元件，它们能够用作高边或低边稳流器，因此能提供精简的方案，使开发过程更直接，尽享设计灵活性。

NSIC2020BT3G、NSIC2030BT3G、NSIC2050BT3G分别拥有20毫安(mA)、30 mA及
50 mA的稳态电流(IRegSS)能力。这些器件立即导通，且在仅施加0.5 V的阳极-阴极电压(Vak)情况下电流能够达到稳流电平的45%。这些器件采用散热性能强固的设计，支持?55 °C至+175 °C的结点温度范围，且通过了L94?V0认证。

封装及价格

NSIC2020BT3G、NSIC2030BT3G及NSIC2050BT3G采用紧凑的2.20 mm x 3.56 mm x
4.32 mm、符合RoHS指令的SMB封装，每10,000片批量的单价为0.14美元。
