揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

发布时间:2013-08-23 阅读量:2150 来源: 发布人:

【导读】5.75mm vivo X3这部继承着vivo大Hi-Fi理念的新机,可以说是将Hi-Fi手机的高度提升了一个档次,与此同时,全球最薄智能手机的名号再次易主。这么薄!里面究竟有着怎样的设计,元器件又有什么不同?相信你也一定很好奇,让我们一起来看看吧。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

如今,智能手机市场的竞争愈发激励,几乎所有厂商都在为自己的产品寻求一种差异化。硬件配置大战正是在这种情况下应运而生,像三星、HTC等国际大厂的每款旗舰都会创造一些“纪录”,要么是超大尺寸、超高分辨率的屏幕,要么是超高主频、N核处理器。虽然这在某种程度上刺激了硬件技术的发展,但也免不了让手机圈儿多了一种浮夸的风气,似乎一款有个性、有内容的手机只能通过配置这一方面来表现。

在这种近似“崇拜、跟风”的硬件浪潮中,vivo则显得有些另类,它麾下的旗舰产品Xplay同样追求性能,但其最大的亮点和核心却是Hi-Fi音效和音质方面的体验。这种看似剑走偏锋的套路实则蕴含着一种必然,因为在功能机时代,vivo主推的就是音乐手机,多年来它在这方面积累了丰富的经验。正是因为这种底蕴,才促使其在转型智能机之后仍坚持音乐路线,而Hi-Fi更是各大厂商一直没有触碰的领域,在保证个性的同时也符合自身定位。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

在正式拆解之前,让我们先来看看vivo X3基本配置

网络模式:GSM,TD-SCDMA
网络类型:双卡双模
主屏尺寸:5英寸 1280x720像素
CPU型号:联发科 MT6589T
CPU频率:1536MHz 四核
电池容量:2000mAh
后置摄像头像素:800万像素
操作系统:Android O 4.2
RAM容量:1GB
ROM容量:16GB
SIM卡类型:Micro SIM卡/Nano SIM卡
存储卡:不支持容量扩展

下面开始拆解

三段式机身

从X1、X1s、Xplay到现在的X3,你可以发现它们一个共同的特点,那就是三段式的机身背部造型,所以想要拆机还是先从上下两端的塑料盖板下手,不用想,盖板底下肯定是螺丝固定着金属后盖,后盖卡扣向上推就能拆除。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

拆除两端盖板

真的没错,我们看到了非常熟悉的设计样式,总体来说在超薄的机身中做这样的设计是非常合理的,同时也更方便一些“手贱”的用户自己拆着玩。机身两端的塑料盖板直接用薄一点的撬杠便可开启。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

两个盖板打开后需要拆除可见的12颗十字形螺丝。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解


取出卡槽

在接下来的步骤之前需要先把卡槽取出,vivo X3移动版支持TD-SCDMA+GSM双卡功能,一个卡槽上可以拖两张SIM卡,为Micro SIM+Nano SIM组合形式。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

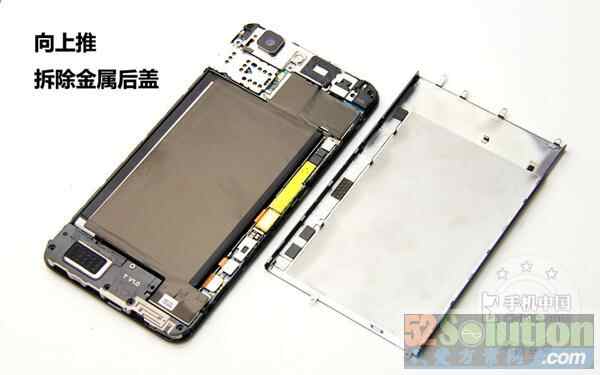

取下金属后盖

金属后盖与机身框架采用卡扣形式固定,将金属后盖向上用力推拆下。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
金属后盖做工

金属后盖整体的强度非常高,用手掰的话基本上掰不动。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

音量开关按键

金属后盖上集成了音量、电源开关按键,并且有胶垫来固定,同时也能起到一定的减震作用。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
音腔、摄像头盖板

待全部螺丝拆卸完成后,接下来就可以拆卸扬声器、摄像头盖板两部分了。


揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解


音腔特写

在音腔部分的盖板上还有印刷线路,与机身天线相连,而塑料的盖板也保证了信号 的强度。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
摄像头盖板特写

再来看摄像头部分的盖板,它大体部分采用了金属材质,两侧为塑料。该部分集成着摄像头镜头罩和闪光灯罩。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

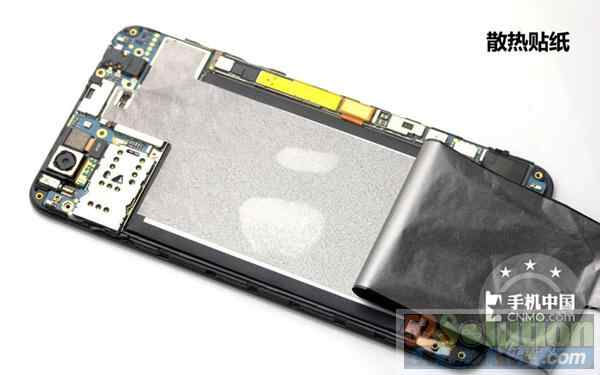

散热贴纸

电池拆除后可以看见一大片的散热贴纸,基本上覆盖了能够覆盖的地方,拆机过程中贴纸基本废除了。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
主板、电池露出

接下来的部分,主板、电池等等零部件便展现在了眼前。


揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
拆卸电池

电池的拆卸比较困难,先把机身上的所有排线断开,之后需要用很薄很长的翘片从电池左侧顺着底部粘的双面胶翘起,不能用蛮力,电池很薄。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解


2000毫安时电池

vivo X3配备的是2000毫安时电池,虽然电池很薄,但整体的硬度还是很高的,整个拆卸过程中电池基本没有变形。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

拆除主板

断开排线、取出两个摄像头后,主板上还有一个螺丝固定,接下来L型主板就能很顺利的拆下了。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解




揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
SIM卡槽弹片

主板固定螺丝、SIM卡槽弹片。统计了一下,机身中总共有15颗十字形螺丝可拆卸。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

屏幕、中框部分

机身中框部分的集成度相当高,包括屏幕、触控排线、USB接口、振动单元、听筒等等,这些零部件基本无法拆除。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解


揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解



揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
超薄中框

相比之前我们拆过的机型,vivo X3的整个屏幕中框部分非常的薄,加上超薄的电池、主板等部件,成就了5.75mm的超薄机身。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
L型单面布板设计

再来看看比较有特色的主板部分,vivo X3t采用了L型单面布板设计,也就是说整个芯片部分都被设计在了主板的一面,减小了主板的厚度。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
主板背面

主板背面几乎没有比较占地方的芯片,有的只是几个很细小的IC芯片和光线感应器。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
主板背面特写

主板背面只是一些占地很小的IC芯片,没有较大面积的芯片,省去了不少空间。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解


三轴陀螺仪

INVENSENSE(应美盛) MPU 3050:三轴陀螺仪。
揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
期待暴力拆机吧!

很遗憾,由于vivo X3t芯片部分都用屏蔽罩保护,并且屏蔽罩直接焊死在主板上,我暂时无法再进行拆除了,由于后续评测的需要,我们要保全这部手机。不过不要紧,有机会我们 会在之后的文章中进行暴力拆解,到时候在一起来看看它号称单颗采购价300+的DAC芯片ESS9018。

揭秘5.75mm全球最薄构造!Hi-Fi四核vivo X3全面拆解
总结:

从总体的做工上来看,vivo X3依旧是不错,并且它定制的零部件、L型单面布板设计、高强度的机身支架、半开放一体音腔等特点,都为其超薄的机身做出了贡献,而在5.75mm机身内 塞进了顶级的DAC芯片ES9018,也让它在主流水准上再次突破,成为vivo差异化道路上又一新作。话又说回来,拆机看的是手机本身的做工,是对品质 的考量,抛开性能、体验等这些仁见仁智见智的因素外,我们可以说vivo X3还是非常值得肯定的,尤其是创新的单面布板和定制的零部件给我的印象还是很深刻的。
