拆拆看:1W LED灯珠内部隐藏奥秘

发布时间:2013-09-4 阅读量:3735 来源: 发布人:

【导读】LED灯珠虽小,确是五脏俱全。想不想知道它由哪些元件构成?它的内部是怎样的结构?做工如何?隐藏着哪些奥秘呢?今天小编就带你一起来拆拆看一个1W的LED灯珠,一探它内部的秘密。
相关阅读:非隔离高性价比 LED 吸顶灯控制方案

LED灯珠的主要器件为:支架、芯片、胶水、荧光粉、导线。

支架:市场知名品牌有台湾一诠、佳乐电子、华一微电。支架俗称“灯杯”,主要是用来盛放LED芯片。

芯片:芯片是灯珠里的核心器件也称“晶片“,是用来发光的。市场常见的芯片有,美国:CREE(科瑞)、Bridgelux(普瑞);日本:Nichia(日亚)、丰田合成;德国欧司朗Osram;台湾:晶元、奇力(奇美集团子公司)、广稼、泰谷、光宏、新世纪、亿光、佰鸿、光磊;中国大陆:厦门三安、上海蓝光、士兰明芯、大连路美……….。(大陆现在主要用台湾芯片)

胶水:硅胶树脂:此胶水封装的灯珠优点是散热性能好,光衰更小,缺点是连接芯片的导线容易被压断、价格也相对更高;环氧树脂:此胶水封装的灯珠优点是成本低,缺点是散热性能差,光衰更大,并且灯珠容易产生黄变。 市场上较知名的硅胶胶水品牌为:道康宁、信越化学

荧光粉:市场上较知名的荧光粉为:英特美,蓝光+黄色荧光粉激发出白光。

导线:连接芯片及2端导电引脚的线,称为导线。 基本上导线都是用0.999纯金线,直径分为:0.8mil、1.0mil。也有一些追求低价的厂商用掺铜的合金线去做。但品质会差一些,因为金线的过流与热传导能力是非常高的,能及时的把热量通过金线传导到负极引脚上去。并且金线的可拉伸性能更强,不容易因金线的断裂导致死灯的现象。

下面开始拆解
支架底部

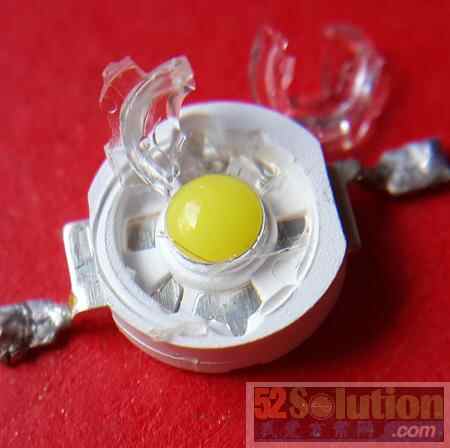

掀开环氧树脂保护罩




环氧树脂保护罩


环氧树脂保护罩


拆开保护罩后可看到四金线


拉近点看

每个极性板上连着的两根金线   是不是纯金我也不知


这个角度可看到柔性硅胶透镜   透镜的作用是增加发光角度吧?知道的专家说一下

破开柔性硅胶透镜  活象一个煮熟的鸡蛋


硅胶透镜碎片

拆开透镜后的样子   金线也弄断了


拆下蛋黄  这是硅胶+荧光粉填充物?  做成凸半圆   据说是可以得到最为理想的出光效率  掺入不同的参和剂可微改光色:  正白 暖白 冷白   瞎猜的  要不色温是怎么改变的?懂行的专业人士说下


拆完蛋黄后的样子  可看到反光碗杯  发光芯片



换个角度



反光碗杯  发光芯片特写


双金线压焊点



拆除封装后看到的基座


一体化底座反光碗杯  铜的


全家福
