“惊艳”改装!电视机顶盒大变身mini主机

发布时间:2013-10-24 阅读量:7272 来源: 发布人:

【导读】本人电子爱好者一个,但不是闲人,白天上班,都是周末或晚上加工,前些日子DIY了一个win8平板正在热头上,又想起了去年买的一个工控主板还闲着呢,经过一翻的折腾,走线,飞线,焊接,破坏,终于出型了......

准备材料:

大件1:一个废弃的卫星机顶盒(由于节目升级加密了,收不到台了)
大件2:工控主板(老家有个42寸电视,想做一体机来着,收到一看,我去,太厚了,没有做,就扔一边了)


其他工具:钢锯条(没有锯弓子),美工刀,大手钻(发现大的要比小的爽,只是有点重),小台钳子,钢尺,尖嘴钳,偏口钳,电烙铁,改锥,螺丝,线卡子,LED灯,排线,轻触开关,绝缘胶布等吧

废话不多说了,直接上图加注释

机顶盒的这个图借用下网络上的,忘记拍了,就是这个


拧开四个螺丝,内部结构


还是海尔的芯片,那也收不到台


来一个正前面的,看出有一个数码管(台标用的,还有选台,音量等按键)



背面:卫星天线接口,AV,开关,电源

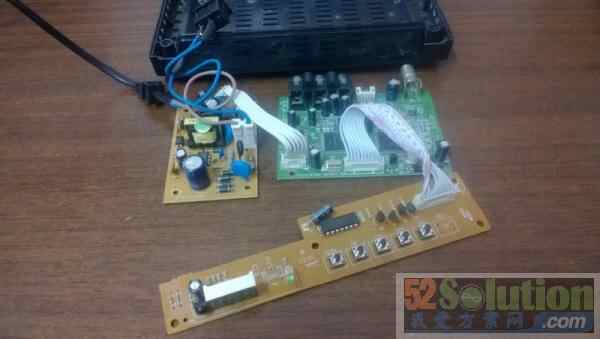

终于把内脏取出来了

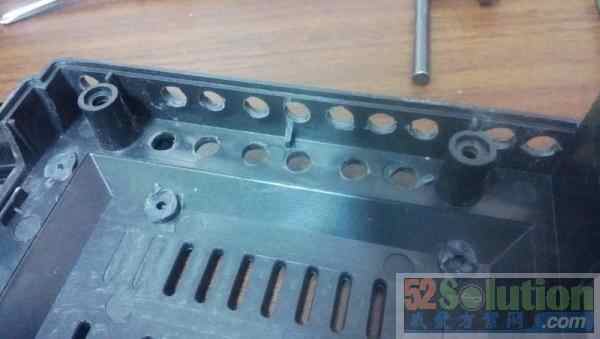

将盒底里面拧螺丝的柱全部剪掉


放到一边待用


做开机键与重启键,用排线连接起来,一头接轻触开关,焊上,一头接2mm的杜邦排插

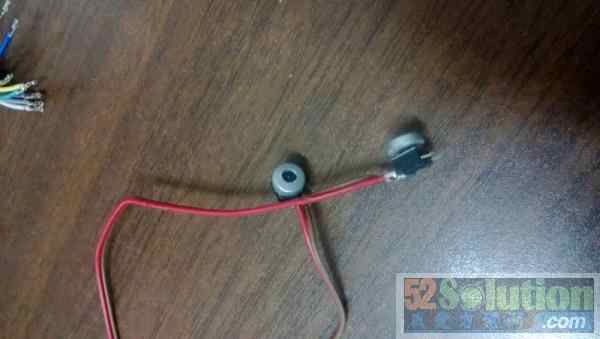

做好的两个开关



将机顶盒的按键取下来用锯锯掉一些(太长了,轻触开关也是有厚度的)

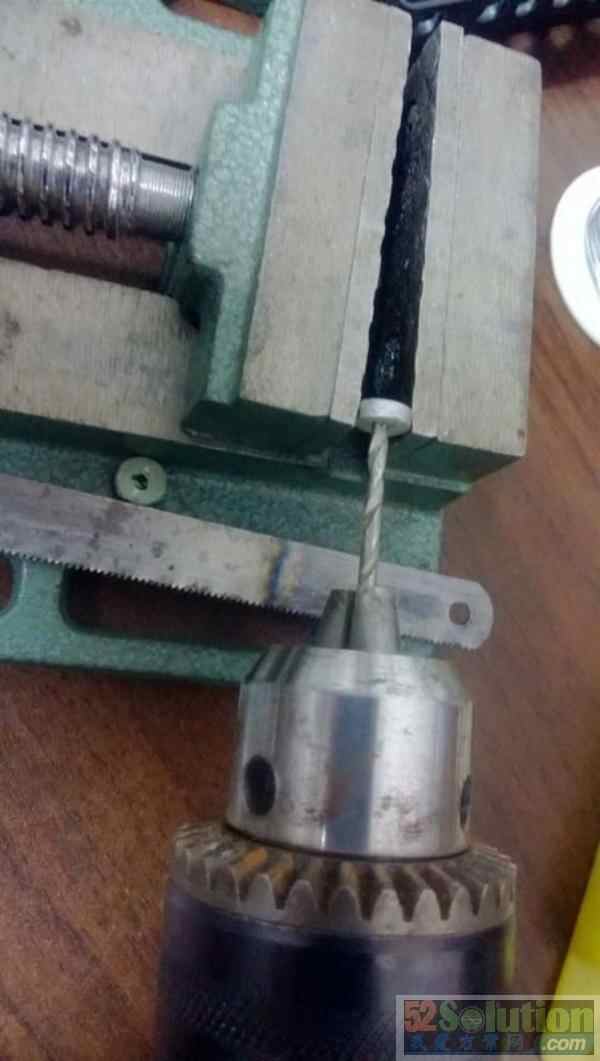

用钻钻上孔,可以放入轻触开关的按柄




按键上还可以放入LED电源指示灯呢




将按键套在开关串在上面即可,很结实,不会掉


其他的按键用LED灯做装饰,但是不会亮,将6个做好的键重新放回原地儿


为的保险起见,我用胶带粘了一下




就是这样子的了

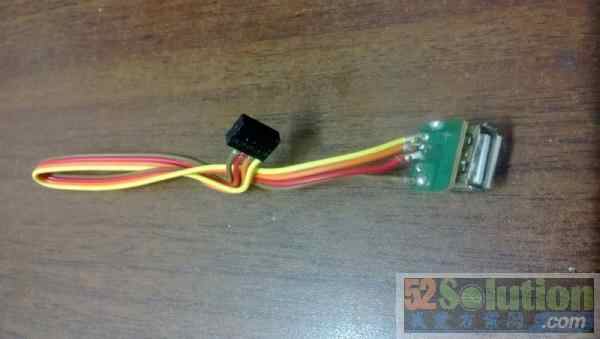

USB母头是从充电器上剪下来的,用同样的方式做了个USB口,另一头插在主板上


这是经过加工的硬盘数据线,原装的线太长,头太大,都给精简了,哈哈


硬盘电源线


工控主板一只,个头很小的一块,与CPU座对比一下就知道了


这个USB以前是个坏的,怕USB口不够,又焊了一个,不过焊功太烂了


加上上面做的U口,一共3个,应该够用了

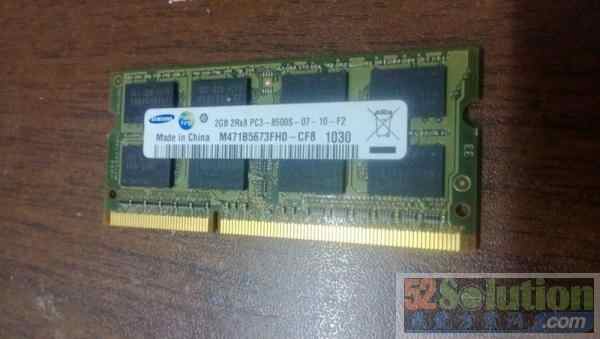

主板背面,有内存,无线网卡与Msata插座


CPU:intel 酷睿双核 P7450,低功耗,2.1GHZ主频








无线网卡:蓝牙,wifi二合一的




CPU风扇已装上


弹簧不够了,用笔里面的弹簧,剪成一段一段的


齐备了

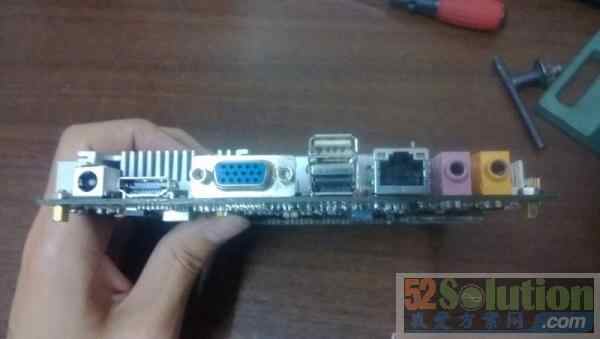

丰富的接口


按着接口尺寸,将机顶盒的背面用钢锯锯开,以便露出接口


看一下合适不





轮到硬盘了,找个合适的地方


打了固定的螺丝眼


为了保证散热,两头都用电钻打了洞洞

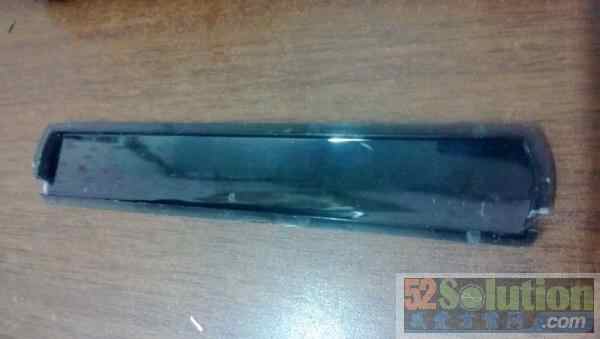

前面档板,不太合适,小加工了一下,完美了,外观看不出来


用螺丝将硬盘固定好了





插上电源线与数据线




将前档板装上,准备上主板了



从旧路由上拆下的两个天线


做好走线


安装主板


调试好后用螺丝固定一下,这个螺丝眼是事按尺寸先打好了


接上开关重启指示灯排线


整理好天线 ,插上USB接口


接上硬盘数据线与电源线



安装外壳

整理露在外面的线



全部都在里面了 OK




试下开关会不会陷下去


没问题后上螺丝


大功告成,先围观一下



12V 5A 电源


接上电源,无线鼠标,键盘


这次测试用HDMI来接显示器





24村电视(有点小,但是是1920*1080的)


上电后面板前面会有小灯亮


修改电视机的信号源为HDMI,开机




win8 32位专业版


设置一下电视的显示比例为点对点


开始菜单


桌面


wifi连接成功,想怎么玩就怎么玩


这个DIY作品相对来说很简单,我媳妇儿在公司的电脑慢的不能再慢了,太老了,开一个程序一个网站都要响应半天,直接给她用了,要是清理垃圾的时候,直接给抱回来就行了。
