【导读】你见过中国制造山寨PC电源拆解开来如此偷工减料吗?一级EMI和二级EMI均不见了!不别担心,过看咱技术牛人如何拼尽20年苦修功力,换掉四只整流二极管以及两只大大的滤波电容,还加上自制的一级EMI将其成功救活......

前几天,电脑突然开不了机了,发现是电源坏了,动手拆之。肢解之后我发现节操了一地,我知道你是杂牌山寨,但能不能别如此偷工减料啊!废话少说,直接上图。

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

大风扇散热,以为不错的,而且接口还算丰富

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

再看看铭牌  3C认证是亮点

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

上手术台

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

看,就是这么简单,一级EMI不见了,天知道是不是当饼干吃了

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

再看看,二级EMI也离家出走了,看来一个和谐的家庭很重要!愿大家家和万事兴点击查看原图还好这货竟然有PFC,等等,好像有点不对劲,掰开黄色的东东看看先

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”


哦,我的天呀!人家说挂羊头卖狗肉,人家至少还是狗肉,但你不能这样坑爹吧!

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

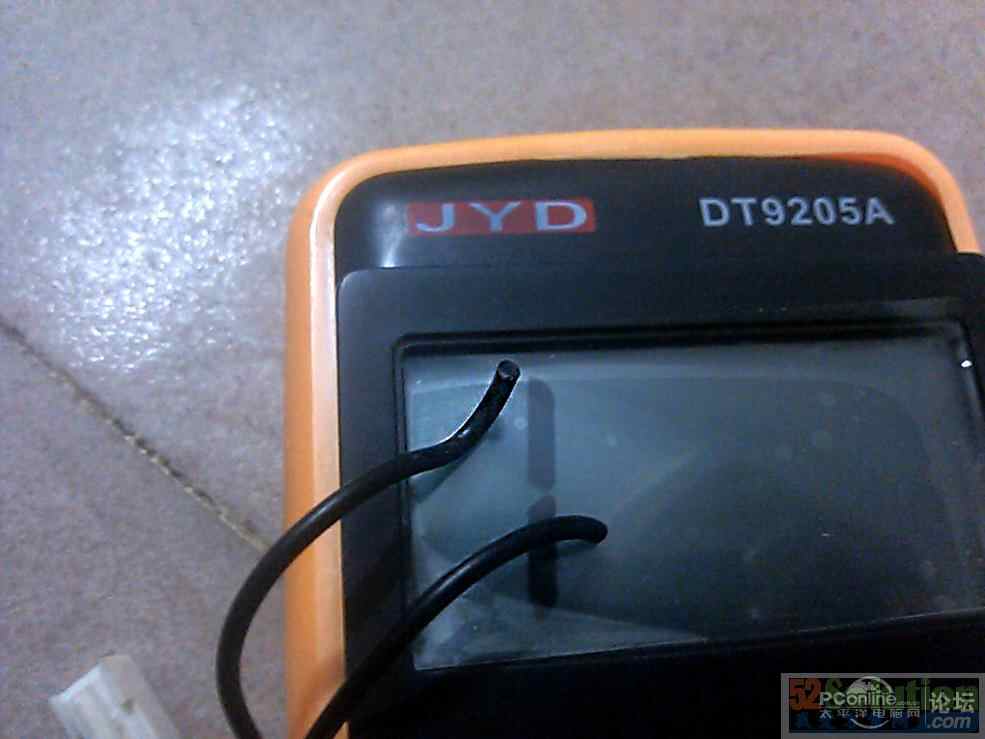

这两个接口竟然电阻无穷大,灯不亮,铃不响,为看究竟,翠花,上刀!

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

好吧,真相已经大白了,这东西根本不是电线,而是黑胶线。看不清,再来一瓶

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

按照天朝的一贯作风,其中的PFC将不会有铜的成分

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

看着好像有传说中的纯铜线,但是,凡事不要被表面的现象迷惑,翻过来肯定亮瞎眼

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

哈哈,没错,就是Made in China的水泥PFC,不知道有没有申请专利。

其实这货并不是自制的,而是从坏电源拆出来的,看那满身灰尘就知道它在后宫冷落了至少两年了。

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

待拆电容与电感,热敏电阻更是历经沧桑,长满皱纹与胡须

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

已拆的二级EMI元件:三电容,一电感,一负载电阻

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

经检测,各元件良好,二话不说,上元件,还好,那杂牌电源虽没装EMI,但丝印图还有,这可省下一大笔功夫。先装上两只瓷片电容

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

再装上薄膜电容

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

装上负载电阻,请无视那残缺的色环

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”


拆掉电源线,装上电感

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

未焊接的引脚,这次要出动私家珍藏:自制焊架

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

已焊好的引脚,焊接过程就免了,焊接技术望大侠们指点

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

发现一级EMI的引线是老式接口,没办法,在呆在后宫多年人老色衰的坏电源拆

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

其实这开关是一个鸡叻设计,现在的新式电源都取消了

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

拆得两引脚,当然少不了的暴力元素在里面的



山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

再次焊接

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

为了保险起见,这东西必须要出现的,不解释

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

白白的一大垛

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

正面也点上

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

最后是一览图,唯一的缺憾就是那旧货也没有pfc,而且那家伙自制技术含高,就俺的陋闻是无法绕制的,所以省了。

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

装好上盖,透过孔孔,看到那不同的骚黄,心里还是挺忐忑的



山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

好了,DDTV报道的杂牌再山寨的电源横空出世了。

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

本着看烟花的心态通上电,嘿,老板,没有眼花出现,看看5VSB先!哦啦啦,算你正常了。

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

短接绿黑,耶!!风扇转了

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

12v,偏低了

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

各5v正常

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

3.3v也算正常了

山寨PC电源偷工减料,技术牛人20年功力“妙手回春”

最后上机测试,成功点亮
