揭秘iPad Air为何频现阴阳屏，真是太薄惹的祸？
第一步，先来看看设备规格
－iPad Air比上一代厚度减小20%，重量减少24%，体积小24%
－9.7英寸IPS LCD，分辨率2,048 x 1,53，264 ppi
－双核64位A7 CPU
－M7协处理器
－500万像素后置iSight摄像头，支持1080p视频，120万像素720p 前置摄像头
－802.11n双天线MIMO Wi-Fi
－容量有16/32/64/128GB
第二步：
看看包装，非常简单，型号是A1475
第三步：终于见到真机了
机身四周都看看，Lightning接口、扩音器、摄像头；机身顶部两个mic；音量键分成两个按键了；扩音器是立体声效果，分置Lightning接口两边，和iPad mini相同。
第四步：
真正开始干活了。屏幕这里苹果还是用了大量的粘合剂。不过iFixit有利器——iOpener，打开还不是难题。
第五步：
螺丝钉处理的干净利落，LCD面板也分离出来
第六步：
机身内部，首先映入眼帘的还是那块电池，3.73伏特、32.9 瓦时。
第七步：
这里拆解的iPad Air的屏幕型号是LP097QX2、LG代工。LCD和前面板玻璃分离
第八步：
Home键柔性扁平排线
第九步：
Home键，没有指纹传感器。
第十步：
取电池。iFixit说这个电池是他们遇到的最难取出的。
第十一步：
取出SIM卡槽，去年用的是micro-SIM，今年是nano SIM卡，这节奏明年要用pico-SIM吗？很高兴它是和逻辑板分离的，可修复性加分。
第十二步：
继续取电池的“艰难使命”，在逻辑板下iFixit发现了电池难取的原因，因为和逻辑板相连的弹簧固定了电池。这样的设计，以后要修理的话很复杂。电池真的让他们无语了。
第十三步：
费劲九牛二虎之力取出来的电池
第十四步：逻辑板
－红：苹果APL5698 A7 处理器，iPhone 5s上的是APL0698
－橙：必尔达F8164A1MD 1 GB LPDDR3 SDRAM
－黄：东芝THGBX2G7B2JLA01 16 GB储存型闪存
－绿：NXP LPC18A1 （即M7协处理器）
－蓝：苹果343S0655-A1
－紫：USI 339S0213 Wi-Fi模块
－黑：苹果338S1116 Cirrus 音频编解码器，和iPhone 5c的相同
第十五步：
USI Wi-Fi模块旁边的电磁波防护设计
－红色：Broadcom BCM5976C1KUB6G 触摸屏控制器，和MacBook中的BCM5976A0KUB2G相似
第十六步：

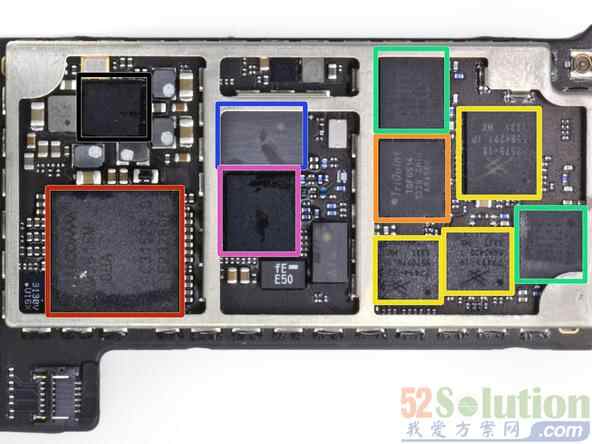

逻辑板的另一面
－红：高通M9616M LTE处理器，1 GB (128 MB) DRAM
－橙：TriQuint TQF6514 RF Power 功率放大器模块，和iPhone 5s的6414相同
－黄：Skyworks SKY77系列LTE RF 功率放大器/双工器模块
－绿：Avago A79系列LTE RF 功率放大器/双工器模块
－蓝：227 LG——可能是Murata天线切换/过滤模块
－紫：WTR1605L 收发模块
－黑：高通PM8018 PMIC
第十七步：
Lightning连接器
从后壳上分解了Wi-Fi和蓝牙天线，两根天线，还是用MIMO技术，iPad的Wi-Fi性能比上一代强
第十八步：
前置摄像头，120万像素，720p FaceTime
第十九步：
耳机接口、扩音器
第二十步：
后置摄像头
第二十一步：全家福
－iPad Air可修复性评分：2分（满分10分，最易修复）
－前面板拿下来之后，LCD就很容易取下来
－电池没有焊接到逻辑板上
－与前几代iPad相同，前面板使用大量粘合剂，用户修理设备的时候很容易打碎玻璃
－大量使用粘合剂，这也是我们取电池难的原因
－使用泡沫胶带将LCD紧紧粘合到前面板上，分离非常困难，打坏的可能性很高
－不分离LCD就无法接触到前面板的连接器
