拆解揭秘售价仅为99.99美元的MOTO G内部结构

发布时间:2014-01-3 阅读量:1050 来源: 我爱方案网 作者:

【导读】在摩托罗拉旗舰机Moto X确定降价促销后,摩托罗拉的另一款低端主打产品Moto G也确定登陆了美国市场。虽然它并没有采用顶级处理器,但这款手机也确确实实是MOTO有史以来首款四核手机。相信有很多网友都有一个疑问,那就是这款具有GOOGLE影子的超值手机到底做工如何呢?是否延续了摩托罗拉手机一贯的高品质呢?下面就让我们揭晓答案。

在这个智能机市场群雄割据的年代,有一个老牌手机厂商显得有些过于保守了,它就是摩托罗拉。不过虽然新机数量较少,但今年推出的这两款MOTO X以及MOTO G都有着不错的人气。作为其中主打高性价比的一款手机,MOTO G表现比较突出。虽然它并没有采用顶级处理器,但这款手机也确确实实是MOTO有史以来首款四核手机。

根据外媒消息,目前美国电信运营商Verizon已经确认开始发售支持CDMA网络的Moto G手机 。Verizon所带来的Moto G手机售价出人意料的呃比官方要低了近100美元,相对于摩托罗拉官网8GB版170美元、16GB版199美元的售价,Verizon所销售的Moto G定价仅为99.99美元,折合人民币仅600多元。如此厚道的定价想必会引发美国消费者的又一轮哄抢。

Moto G采用4.5寸720p屏幕(像素密度329 ppi),搭载主频1.2GHz骁龙400四核处理器,1GB内存+8GB/16GB存储空间,提供500万像素后置摄像头,电池容量2070mAh(不可拆卸),运行Android 4.3系统(本月开始升级至Android 4.4系统)。

拆解揭秘售价仅为99.99美元的MOTO G内部结构

说到MOTO G,相信还有一部分人不知道它到底是什么样子,所以我们在拆解之前还要整体看一下它的外形设计。MOTO G正面采用一块4.5英寸720p显示屏,在这个全民5英寸起步的年代,4.5英寸屏幕显然更加适合单手操控。

拆解揭秘售价仅为99.99美元的MOTO G内部结构

说到单手持握,那就不得不提一下MOTO G背后的设计了,这款手机背后采用弧形设计,单手持握时能够更好的和手掌贴合。不仅如此,为了保证良好的手感。MOTO G背后还经过哑光处理,相比抛光设计的背壳握持手感更好,并且不易沾染指纹。看完了外观,接下来就让我们正式进入MOTO G的拆机中来吧。

拆机从背后开始

拆解揭秘售价仅为99.99美元的MOTO G内部结构

鉴于MOTO G采用可拆卸后盖设计,所以我们拆机工作就从背后下手。打开后盖之后,我们可以清晰的看到MOTO G背后的螺丝。

拧下所有螺丝

拆解揭秘售价仅为99.99美元的MOTO G内部结构

毫无疑问,接下来的工作就是用螺丝刀去下固定MOTO G的螺丝。

打开中壳

拆解揭秘售价仅为99.99美元的MOTO G内部结构

即便是取下所有螺丝,打开中壳也并不是轻而易举,我们需要有技巧的借助工具慢慢把它撬开,要尽量找一个没有排线的地方下手。找到突破口了,接下来就是胆大心细的打开中壳了,切记不要相信大力出奇迹。

看到了MOTO G的主板

拆解揭秘售价仅为99.99美元的MOTO G内部结构

打开中壳之后,我们第一时间就看到了MOTO G的主板和电池,不过从整体设计来看,MOTO G采用并没有采用常见的L主板+小主板的设计,而是采用连在一起的大主板设计。

中壳侧边有按键

拆解揭秘售价仅为99.99美元的MOTO G内部结构

MOTO G的按键全部镶嵌在主板边上,只要打开中壳按键就会随之掉落下来。

中壳上有很多零部件

拆解揭秘售价仅为99.99美元的MOTO G内部结构

在MOTO G卸下来的中壳上,我们可以看到很多熟悉的零件,比如耳机插口、扬声器等等。

大主板设计

拆解揭秘售价仅为99.99美元的MOTO G内部结构

从图上我们可以看出,由于采用大主板设计,所以MOTO G主板上芯片布局并不密集,这也大大提升了MOTO G主板的散热性。从图上我们也可以依稀的看出,MOTO G内置的电池容量为2010-2070mAh。

取下的螺丝、按键

拆解揭秘售价仅为99.99美元的MOTO G内部结构

图为卸下来的中壳和螺丝、按键。

取下电池要小心

拆解揭秘售价仅为99.99美元的MOTO G内部结构

想进行进一步的拆机,我们首先要切段电源。不过MOTO G的电池与芯片之间采用薄薄一段排线连接,取下时一定要小心。

取下电池

拆解揭秘售价仅为99.99美元的MOTO G内部结构

断开与主板连接之后,我们就可以取下电池了。

一大片芯片屏蔽罩

拆解揭秘售价仅为99.99美元的MOTO G内部结构

取下电池之后,MOTO G众多芯片屏蔽罩呈现在了我们的面前。从这个数量来看,想必MOTO G手机的所有芯片全都在这里了。

MOTO G主板正面没有芯片

拆解揭秘售价仅为99.99美元的MOTO G内部结构

为了验证这一点,我们把主板与屏幕面板分离。从图中我们可以看出,在MOTO G主板的正面是没有任何芯片的。

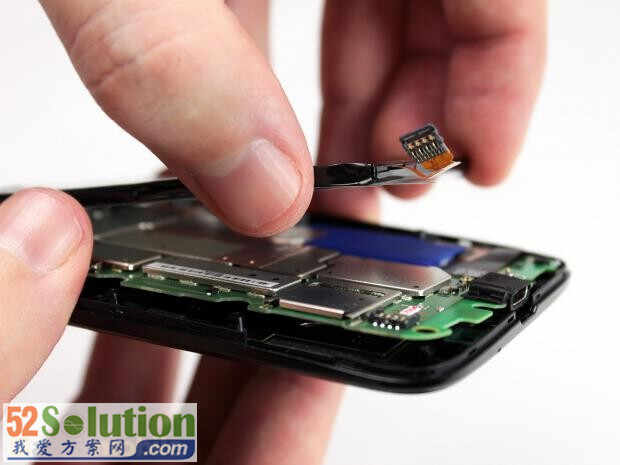

断开排线

拆解揭秘售价仅为99.99美元的MOTO G内部结构

不过在取下主板之前,我们还是要断开屏幕面板和主板之间连接的排线。

mirco SIM卡卡槽

拆解揭秘售价仅为99.99美元的MOTO G内部结构

图为MOTO G的mirco SIM卡卡槽。

芯片屏蔽罩无法取下

拆解揭秘售价仅为99.99美元的MOTO G内部结构

本想打开MOTO G的芯片屏蔽罩,但发现似乎它们都是和主板焊死的,所以我们就只能拆解至此了,没能看到芯片也算是一个遗憾。

全家福/总结

拆解揭秘售价仅为99.99美元的MOTO G内部结构

MOTO G拆机全家福全文总结:对于拆卸难度来说,MOTO G总体感觉是较为简单的,可拆卸设计的后壳以及塑料材质都降低了它拆卸的难度。对于一款主打性价比的手机来说,这样的设计也间接降低了维修的时间和成本
