实用DIY!无线2.4G音频收发器

发布时间:2014-01-8 阅读量:9808 来源: 我爱方案网 作者:

【导读】冬天来了,在家里坐在沙发上看电影听歌会很冷,躺在床上看电影就是电视离的太远了,必须把声音放大,这样又影响别人休息。于是就加快进程在各大网站找。终于踏破铁屑无觅处,得来全不费工夫,真的让我找到了支持USB接口,XP系统win7都可以用免驱动,同时可以配150台无线耳机同时接收。下面给大家分享大神自制的无线2.4G音频收发器。

一、发射元器件材料清单
1条USB线
1个按键
3个电容(滤波用要求不高)
1个晶振16M
1个指示灯
1个电阻1K到10K都可以用(限流)
1个天线
1个耳机座
1模块AWD617(必须支持USB接口和外部音频输入)

二、接收器元器件材料清单
3个按键
1个耳机座
1个晶振
1个指示灯
1个电阻1K到10K都可以用(限流)
1个天线
1个电容
1个电池3.7V的
1个接收模块

三、原理图

发射器原理图

实用DIY!无线2.4G音频收发器

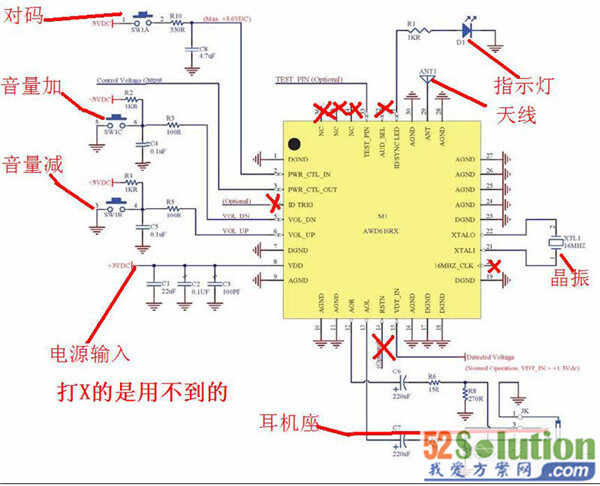

接收器原理图

实用DIY!无线2.4G音频收发器

四、开始制作

实用DIY!无线2.4G音频收发器

USB线剪掉

实用DIY!无线2.4G音频收发器

USB线照原理图焊接

实用DIY!无线2.4G音频收发器



实用DIY!无线2.4G音频收发器

焊接按键

实用DIY!无线2.4G音频收发器

耳机座焊接

实用DIY!无线2.4G音频收发器

音频输入耦合电容焊接

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器



实用DIY!无线2.4G音频收发器

16M的晶振焊接

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

指示灯焊接



实用DIY!无线2.4G音频收发器

发射器反面焊接完成

实用DIY!无线2.4G音频收发器

发射器焊接完成,等待通电

实用DIY!无线2.4G音频收发器

插上电灯亮,有希望,接手机放歌,由于没有接收器,所以只能在焊接接收器

实用DIY!无线2.4G音频收发器

接电脑试一下

实用DIY!无线2.4G音频收发器



开始焊接接收器

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

用18650电池供电

实用DIY!无线2.4G音频收发器

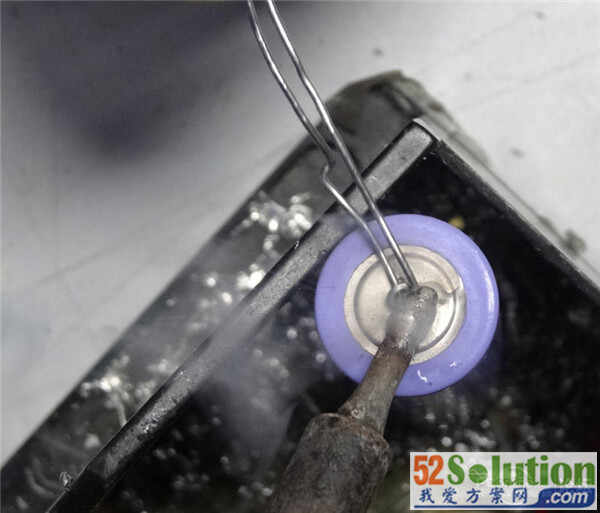

正极焊接

实用DIY!无线2.4G音频收发器

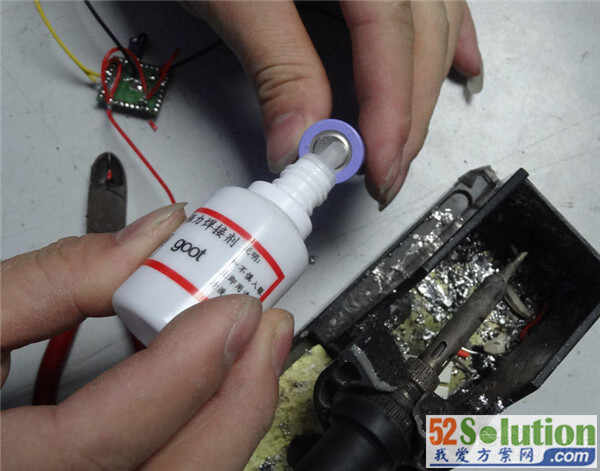

负极不上锡,所以用助焊



实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

焊接好了

实用DIY!无线2.4G音频收发器

试听了有声音,距离50m都可以



实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

DIY实验版手工焊接各功能测试OK,如果放到耳机里面路七八糟的线很不理想啊,还是自己整理一下,自己画板吧

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

这是3D图,差不多完工了。把PCB文件发去厂家吧打样片回来,漫长的等待



实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

焊接过程无拍照

实用DIY!无线2.4G音频收发器

焊接音量按键

实用DIY!无线2.4G音频收发器

接收焊接完成

发射焊接



发射背面

发射焊接完成

实用DIY!无线2.4G音频收发器

来个总图

实用DIY!无线2.4G音频收发器

实用DIY!无线2.4G音频收发器

引脚图

实用DIY!无线2.4G音频收发器
