【导读】由于LED照明电源要求：民用照明PF值必需大于0.7，商业照明必需大于0.9.对于10~70W的LED驱动电源，一般采用单级PFC来设计。即节省空间又节约成本。接下来我们来探讨一下单级PFC高频变压器设计，只需五步，轻松搞定！
以一个60W的实例来进行讲解：
输入条件：
电压范围：176~265Vac50/60Hz
PF：0.95
THD：25%
效率ef：0.87
输出条件：
输出电压：48V
输出电流：1.28A
第一步：选择ic和磁芯：
IC用士兰的SA7527，输出带准谐振，效率做到0.87应该没有问题。
按功率来选择磁芯，根据以下公式：
Po=100*Fs*Ve
Po:输出功率；100:常数；Fs:开关频率；Ve:磁芯体积。
在这里，Po=Vo*Io=48*1.28=61.44;工作频率选择：50000Hz；则：
Ve=Po/(100*50000)=61.4/(100*50000)=12280mmm
PQ3230的Ve值为：11970.00mmm,这里由于是调频方式工作。完全可以满足需求。可以代入公式去看看实际需要的工作频率为：51295Hz.
第二步：计算初级电感量。
最小直流输入电压：VDmin=176*1.414=249V.
最大直流输入电压：VDmax=265*1.414=375V.
最大输入功率：Pinmax=Po/ef=61.4/0.9=68.3W(设计变压器时稍微取得比总效率高一点)。
最大占空比的选择：宽电压一般选择小于0.5,窄电压一般选择在0.3左右。考虑到MOS管的耐压，一般不要选择大于0.5,220V供电时选择0.3比较合适。在这里选择：Dmax=0.327.
最大输入电流：Iinmax=Pin/Vinmin=68.3/176=0.39A
最大输入峰值电流：Iinmaxp=Iin*1.414=0.39*1.414=0.55A
MOS管最大峰值电流：Imosmax=2*Iinmaxp/Dmax=2*0.55/0.327=3.36A
初级电感量：Lp=Dmax^2*Vin_min/(2*Iin_max*fs_min)*10^3=0.327*0.327*176/(2*0.39*50000)*1000=482.55uH
取500uH。
第三步：计算初级匝数NP:
查磁芯资料，PQ3230的AL值为：5140nH/N^2,在设计反激变压器时，要留一定的气息。选择0.6倍的AL值比较合适。在这里AL我们取：
AL=2600nH/N^2
则：NP=(500/0.26)^0.5=44
第四步：次级匝数NS:
VOR=VDmin*Dmax=249*0.327=81.4
匝比n=VOR/Vo=81.4/48=1.696
NS=NP/n=44/1.686=26
第五步：计算辅助绕组NA
查看IC的datasheet,知道VCC为11.5~30V.在这选16V.
NA=NS/(Vo*VCC)=26/(48/16)=8.67取9.

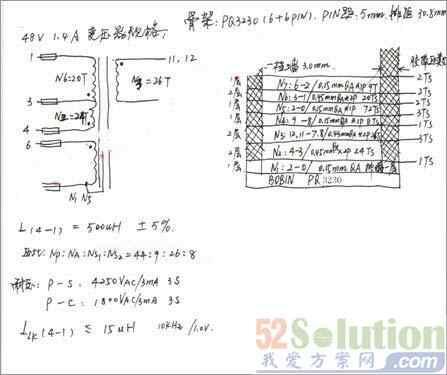

绕法：
总结
通过样品的测试，实验结果为：整机效率0.88，PF值：176V时0.989；220V时0.984；265V时0.975.变压器温升25K。在整个变压器设计过程中。简化了一些东西。比如二极管的压降。对比一下，与一般反激式的变压器有点一致。只是由于整流桥后没有接大容量的电解电容。实际的直流最低电压没有1.414倍。
