大神来了!888元真八核酷派大神F1拆解曝光

发布时间:2014-01-16 阅读量:6177 来源: 我爱方案网 作者:

【导读】前不久,酷派正式推出两款真八核产品--大神、大神F1。两款产品同样搭载主频为1.7GHz的MT6592真八核处理器,其中大神F1定位略低,与酷派大神的不同之处在于该机采用了5英寸720P屏幕,售价仅为888元,性价比突出,剑指红米与荣耀,今天就让小编为大家分享大神F1的拆解图。

相关阅读:
史上最大屏智能机!7寸8核酷派大神完全拆解

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1采用了5.5寸720P IPS屏幕,2GB RAM+8GB ROM,支持最大32GB的MicroSD卡,1300万像素后置+500万像素前置摄像头,安卓4.2操作系统,2500mAh电池,支持TD-SCDMA/GSM双卡双待。安兔兔跑分直接飙到26039。

从强悍的配置上来看,与同等价位近期大热的华为荣耀3C(798元)和红米手机(799/699元)相比较,酷派大神F1无疑凭借其真八核处理器成为目前市场上最具性价比的千元级智能手机。2013年底的千元手机市场的关注度被众多新机点燃了热情,红米手机、华为荣耀3C、神舟再加上酷派大神F1,我们不难看出,主打高配置成为了千元机市场的最新风向标。我们相信,参数如此诱人的酷派大神F1在产品性能上肯定毋庸置疑,但是联想到此前红米手机与华为荣耀3C的做工缺陷,拥有多年传统手机制造经验的酷派能否避免?相信这也是众多用户的疑惑。那么接下来,我们为大家拆解这台酷派大神F1,通过逐步拆解,相信大家会对该机的做工有个清晰认识。

大神来了!888元真八核酷派大神F1拆解曝光

大神来了!888元真八核酷派大神F1拆解曝光

拆解开始前,我们来看下酷派大神F1全貌

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1采用了可更换电池设计,这也是千元机普遍做法。


大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1后盖由9颗通用螺丝固定

大神来了!888元真八核酷派大神F1拆解曝光

在后盖翘起过程中,需要一些力气。

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1后置扬声器

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1后盖底部金属触点


大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1后盖上方两个金属触点

大神来了!888元真八核酷派大神F1拆解曝光

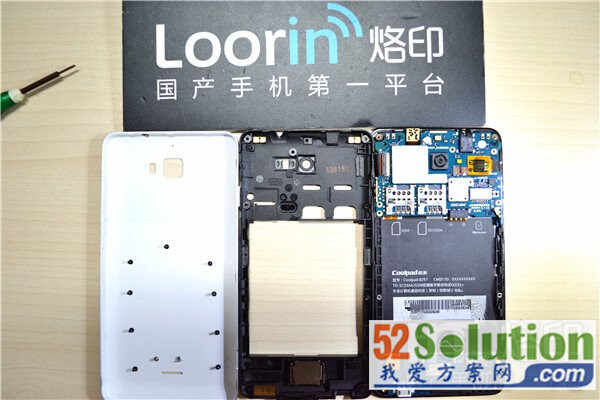

酷派大神F1主板分为独立两块,电池触点在上部主板,通过电源线给底部主板供电。

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1后置主摄像头为1300W像素

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1前置副摄像头为500W像素


大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1支持双卡双待,不过需要双小卡。

大神来了!888元真八核酷派大神F1拆解曝光

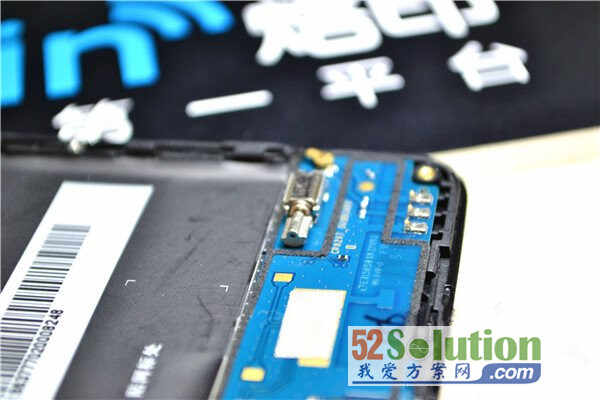

底部主板上的酷派大神F1振动器

大神来了!888元真八核酷派大神F1拆解曝光

两块主板间的电源连线

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1顶部主板全貌,做工整齐。


大神来了!888元真八核酷派大神F1拆解曝光

不知道是否由于笔者手头这台为工程机缘故,主板上面只有两颗螺丝固定。

大神来了!888元真八核酷派大神F1拆解曝光

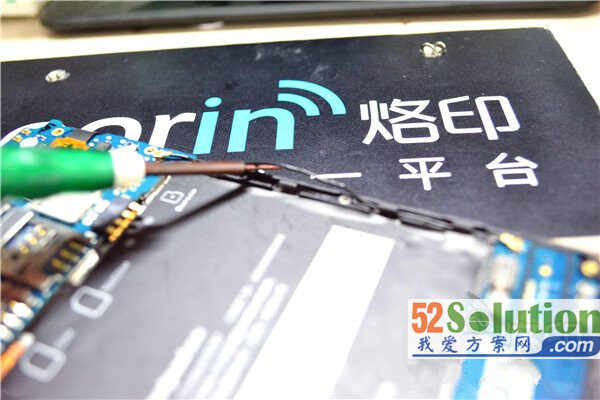

酷派大神F1主板与屏幕之间的排线进行了粘胶处理,需要慢慢撬开。

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1屏幕排线

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1 GSM卡槽模块


大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1排线接口规整

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1按键上也进行了保护处理

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1 核心模块全貌

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1 听筒模块


大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1 顶部主板全貌

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1 底部主板正面

大神来了!888元真八核酷派大神F1拆解曝光

酷派大神F1底部主板同样采用了贴胶粘合
