【科普】智能手机屏幕知识你知多少?

发布时间:2014-08-13 阅读量:1076 来源: 我爱方案网 作者:

【导读】自从手机进入彩屏时代,手机屏幕是越做越大,屏幕材质显示效果也是越来越好。配备一块好的屏幕对智能手机显得尤为重要。目前智能手机的屏幕品种繁多,分类混乱,商家在宣传的时候也都没有明确的标注,导致很多网友对于手机的屏幕材质分辨不清,下面就给大家科普一下智能手机屏幕的相关知识。

较早之前的TN屏幕,由于低廉的成本而被广泛使用。不过由于其在色彩效果、可视角度方面均不太理想,且耗电量较大,并不太适合用在手机上。于是后来TFT屏幕就渐渐取代了TN屏幕的地位,成为手机的主流屏幕。相比TN屏,TFT屏具有更高的对比度和更丰富的色彩,且屏幕的响应时间也大幅提高。不过,早期的TFT屏幕依然无法解决可视角度差这个问题。

为了解决这个问题,便催生了TFT的一种加强版屏幕——Super TFT屏,即现在人们常说的“IPS屏幕”。严格来说,IPS并不是一种屏幕,而是一种技术,其本质还是TFT屏。当然,既然已经习惯叫IPS屏幕,倒也无妨。IPS屏幕的可视角度达到178度,色彩还原真实、准确,响应速度快,且功耗更低,非常适合用做手机屏幕。目前大多数智能手机均采用IPS技术的屏幕。

说起手机屏幕,则不得不提到三星的Super AMOLED屏。AMOLED屏幕相比传统LCD屏幕(TN、TFT均属LCD)更加薄,而Super AMOLED比AMOLED更薄,因此近几年主打全球最薄的手机几乎均采用当代的Super AMOLED屏。AMOLED属于自发光屏幕,在显示黑色时不发光,显示深色时功耗低。

在很多方面,AMOLED都远胜LCD屏,其优点非常明显,但可惜缺点也很突出,比如良品率低、颜色过于鲜艳、容易烧屏(长时间显示不动的影像会留下残影)以及早先最为人诟病的pentile排列等,种种缺点限制了AMOLED在手机领域的普及,这也是目前依然是LCD屏占手机屏幕主流地位的原因。而随着安卓手机屏幕分辨率的提升,pentile排列所造成的屏幕画面不细腻问题已基本得到解决(三星S4的4.99英寸1080p Super AMOLED屏的细腻度已不再是问题)。期待三星能一步步解决SA屏的短板。

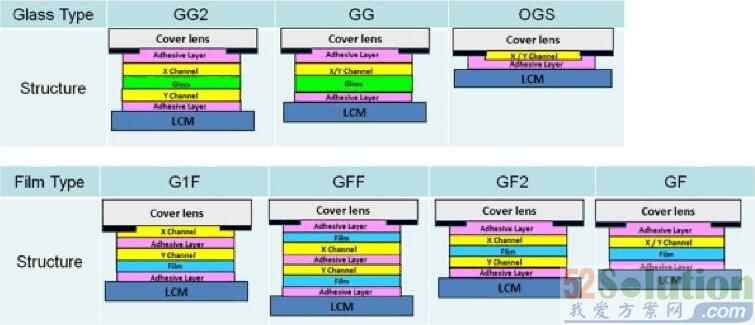

屏幕的贴合对于屏幕的表现也很重要,贴合的程度越高,屏幕面板的厚度就越小,有利于减小手机的厚度。近两年,我们听到最多的贴合技术莫过于OGS全贴合技术。简单来讲,普通的手机屏幕由外至内是由保护玻璃+触摸屏+空气层+显示屏组成的,而OGS则是将保护玻璃与触摸屏融为一体,并抽去空气层,将触摸屏与显示屏无缝隙贴合在一起,这样就减少了一层玻璃和空气层,减小了屏幕的厚度,提升了透光率,使屏幕更加通透,并且降低成本。



常见的还有GFF全贴合技术。在全贴合技术中,GFF最为复杂,透光性较差,反光性大,但由于良品率最高,所以成本也是最低。因此也经常用于一些较低价格的手机中,如红米note等。





in-cellon-cell则都是将触摸面板与液晶面板合二为一,不同的是,前者是指将触摸面板功能嵌入到液晶像素中,后者是将触摸面板功能嵌入到彩色滤光片基板和偏光板之间。显然,前者的技术难度更大,因此成品率低,成本较大,一般只有土豪公司才用得起(如苹果、华为等)。而后者应用最广泛的莫过于三星的Super AMOLED屏,其成品率及成本你懂的。

OK,关于“智能手机屏幕相关知识”就说到这里了。以上内容如果有不对劲的地方,还请各位机友指出。部分详细内容请参考度娘。
