冒死爆拆常见6种电池 让你一次看个够（附原理解析）

小编警示！电池为易燃易爆品！请勿模仿本文操作。另外在对电池操作中请注意放尽电量。

一样的惯例，先上全家福（或者叫它遗照吧）

如图，1号是汽车防盗器上常见的12V小电池，2号是电视遥控器上的7号电池，3号是最常见的5号电池，4号是电脑主板的BIOS电池（CMOS电池）-CR2032，5号是万用表常用的9V电池（碱性锌锰电池），6号是拆机的锂离子电池。

注意：由于电池中均含有类似氢氧化钾等强碱或强酸，或氧化汞等毒性成分，在没有防护装备（胶皮手套、防护眼罩、口罩）等时不要贸然进行拆解！！

破拆从1号开始，一个一个慢慢来。1号的高清无码图↓↓

正极

下面开始破拆~~哈哈，撬开个缝

继续从负极撬用手一掰就开了。咦？没有刺鼻的电解液？没有黑乎乎的石墨电极?

呵呵，好吧我想多了...这是不可能的...我从超市买的啊？不会是假货吧？？？？

里面居然是8节1.5V纽扣电池...

好吧...不过本着拆要拆到底的理念，继续！

下面开始拿线钳破拆，破拆的过程略，因为太小了...过程见4号电池吧~

都写在纸上了，不解释...凑活看吧~这个是银锌电池吧~可不可以提纯银呢？

注意！图片有误，不是“含银混合物”，而是锌粉和氢氧化钾的混合物！！

拿pH试纸测试PH值。pH=14...强碱！！

关于银锌电池，我科普下吧。

银锌电池电极分别是Ag2O和Zn，电解质溶液为KOH，电极反应为：Zn+2OH-－2e-=== ZnO+H2O；Ag2O+H2O+2e-=== 2Ag+2OH-。总反应为Zn+Ag2O===ZnO+2Ag

总之就是锌失电子，银得电子的过程。想提炼银，把石墨电极扣下来，放入坩埚中用酒精喷灯加热，可以得到氧化银。

开始拆解2号电池。

2号的负极，13年产。

下面拿刀铲掉外壳塑料皮，负极掉了下来

用钳子像这样把正极剪开

拿出正极铁帽

夹出绝缘帽

铝壳内包着一张牛皮纸...撕开~里面是石墨电极

继续扒掉外皮

这种电池是纸板式锌锰电池，下面科普下原理

正极材料：MnO2、石墨棒
负极材料：锌片
电解质：NH4Cl、ZnCl2及淀粉糊状物
反应式为：Zn＋2MnO2＋2NH4＋＝2Zn2＋＋Mn2O3＋2NH3＋H2O

下面是3号电池：

这个电池比较厉害，由于我的疏忽忘记放完电，结果导致pH≈14的强碱性电解液流出...

正极

扒皮

刚想钳出负极，电解液就喷出来了...

强碱性电解液...幸好我带了防护措施...

钳开负极，一朵大菊花

拔出负极，发现负极的碳棒上有锌粉

特写

测测锌粉和电解液的混合物，pH≈14

用钳子拿着拍照外壳瞬间被强碱电解液腐蚀的面目全非

看不太清楚？我画个图大家别见笑

这个电池属于糊式锌锰干电池，原理和1号相仿，只是石墨中的银换成了锰。

下面开拆4号：

屁股

拿线钳钳开外壳，灰常的结实0.0

像这样撬开（拍照时没戴胶皮手套，戴上拍照不方便。虽然不安全...勿喷）

慢慢来，这是细活...

惨不忍睹的外壳

开了

一层金属网

正极依旧是石墨和二氧化锰的混合物。

石墨下面是隔离纸片，纸片下面是锂和固体电解液

全家福

下面科普下原理

先看图吧，图比较精细

3V CR2032锂锰电池，属于锂-二氧化锰结构，正极材料选用化学性质非常稳定的二氧化锰，负极材料选用金属锂，电解液为固体盐类或溶解于有机溶剂的盐类，形如纽扣，简称纽扣锂电池或锂锰扣式电池。

下面是5号，一个被活生生用完电量并且有漏液的9V电池

正负极接头

屁股

侧面

拔掉外衣，这竟然有2层皮！劣质产品？

一样的暴力拆解

以下图片比较恶心，请胆小者、心脏病者、各种恐惧症者谨慎，做好心理准备。里面都面目全非了

取出层叠电池组

切开层叠电池的封装膜

取出一个单体电池

又见石墨电极（正极）

这个没啥好解剖的，背面是锌片.

要吐了有木有？下面就说说原理，缓解一下

负极锌板的一面涂有导电性碳涂料，使其形成导电性碳膜，或把含有导电性碳的塑料薄膜压在锌板上。有碳膜的一面与加压成型的正极片相接触。电解液浸泡在他们中间。每个单体电池串联后统一封装，就形成了现在常见的9V电池。

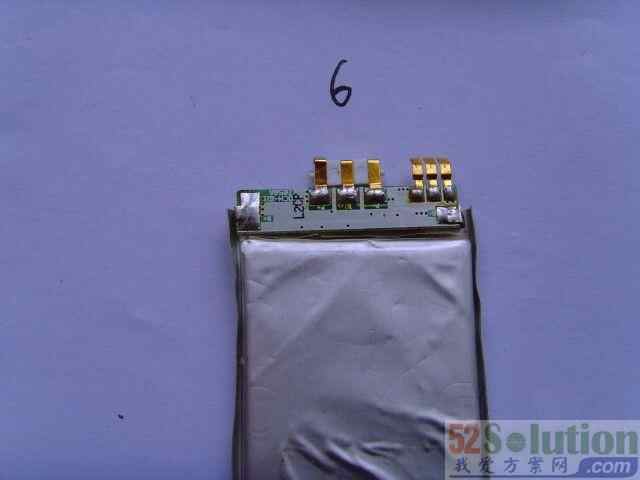

接下来是最复杂的锂离子电池了，也就是我们的6号：

拆它可不容易，味道大，结构也挺复杂...哎，拆完后家里充斥着类似青苹果味的电解液味道...

编号特写。

保护板

背面

保护板特写

好了，戴上一切防护设施，开拆~~~~

首先用剪刀剪开铝箔封套

撕开，一股“香气”迎面扑来

用镊子夹出内容物

内容物与软包铝壳分离

特写

扒开内容物与壳的接线处

剪掉接线，避免麻烦

用镊子小心的分离铝箔与塑料隔膜

图示，在纸上写的

用镊子小心的分离开塑料膜和铝箔

展开夹层

铝箔和铜箔（塑料膜）分离

被塑料膜包裹着的铜箔

取下塑料膜，留下一片非常薄的铜箔

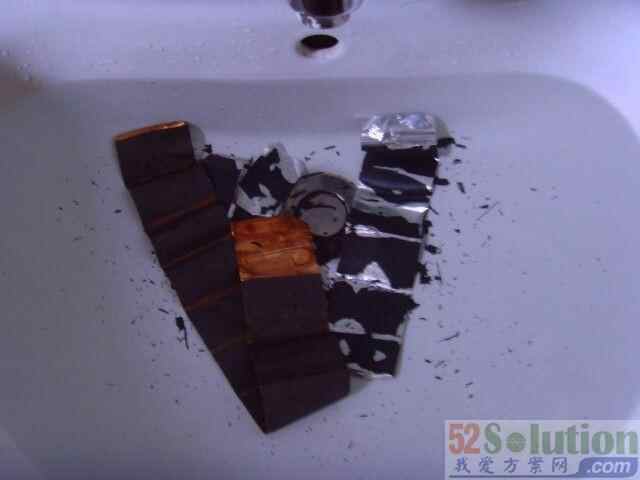

正极沉积了导电剂（乙炔黑），负极沉积了导电剂和石墨，用水泡可以将他们去除。

关于用水泡的问题，有人可能会说，会着火。实际上，把电池电量放光，就不会着火。因为你拆开电池的时候，电解液会很快挥发掉，而电池内不含锂金属，只是含有锂离子，电解液是溶解了LiPF6的有机体，随着与空气的接触，它迅速挥发，带走了易燃的锂离子。剩下的是铝箔、石墨、乙炔黑、铜箔，自燃便无从谈起。最重要的是拆之前放光电。

下面说原理：

LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体（铝箔）正极

石墨+导电剂(乙炔黑)+增稠剂(CMC)+粘结剂(SBR)+ 集流体（铜箔）负极

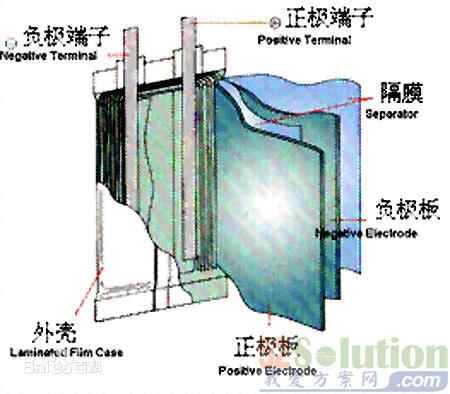

电芯的构造

电芯的正极是LiCoO2，加导电剂和粘合剂，涂在铝箔上形成正极板，负极是层状石墨加导电剂及粘合剂涂在铜箔基带上，目前比较先进的负极层状石墨颗粒已采用纳米碳。

如果大家觉得啰嗦，我放张图，直观。
