简约而不简单 小米手环2全方位拆解

发布时间:2016-06-29 阅读量:14472 来源: 我爱方案网 作者:

【导读】第一代小米手环凭借其仅售79元的超低价格以及极高的性价比受到不少米粉的青睐,销售量直击两千万,一跃成为继Fitbit、苹果之后的全球第三大手环销售品牌。时隔两年之后,小米手环2现世,除了依然最优惠的价格之外,最显著的改变是新增了一块OLED屏,破除了以往手环数据需要依赖手机查看的硬性条件,可直接显示时间、心率等运动数据。

小米手环2

小米手环2的万代材质与小米1相同,待在枝干上更加柔软,柔韧性更强,同时小米手环2将表带扣以及2将表带扣以及空位进行了重新设计,佩戴时能够轻松扣上。
小米手环2

表带扣采用了铝合金,进行一体化精加工而成,表面采用了CD纹设计。

小米手环2

另外腕带中放置“米粒”的位置也进行了重新设计,增加了内衬,能够最大程度上防止小米手环1出现“米粒”丢失只剩下“环”的尴尬。

小米手环2

在使用过程中的息屏状态下,小米手环2看不出屏幕边界,这主要是由于小米手环在表面覆盖了一层镀膜层,在正面板的屏幕窗下方为电容式触摸按键,用户可以通过触摸这块区域在各项显示项目间切换。与腕带的表带扣呼应,这块圆形触摸区域同样采用了CD纹设计。

小米手环2

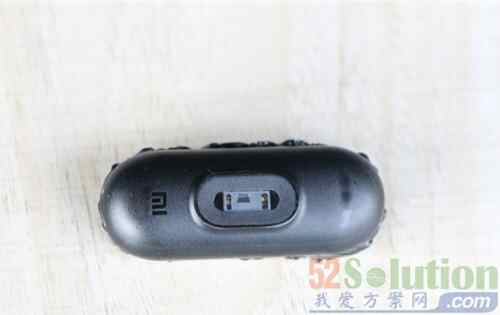

小米手环2采用了一体式设计,支持IP67级防尘防水,洗手沐浴都不必摘下。也因此,只能通过暴力破坏性的方式拆开,拆开之后的手环无法再复原。

小米手环2

小米手环2正面板的背面覆盖有印刷电路板,并通过排线与主题相连,同时触控区与主板的芯片之间盖有泡棉,能够起到一个保护作用。

小米手环2

手环内部采用一整块PCB主板,主板上集成了一块0.42英寸的OLED屏幕、处理器、陀螺仪等组件。OLED屏用于显示时间以及运动信息,小米手环2是首款采用OLED屏的智能手环,它结合位于显示屏下面的单一按钮,能够通过滚屏选择功能,包括显示时间、步数和心率信息。

 小米手环2

主板背面则是锂电池以及振子。小米手环2将电池容量大幅提升至70mAh,待机时长可达20天,完全突破了一般智能可穿戴电池续航问题。

 小米手环2

小米手环2支持心率监测,心率检测模块通过排线连接至主板。它借助光电式测量法进行测量,通过LED灯搭配感光光电二极管照射血管一段时间,根据血液对于绿光吸收量的改变来监测心率。除了心率监测,小米手环2改进了运动跟踪功能,升级后的计步算法与超低功耗加速计的结合,可提供准确的计步跟踪。此外,小米手环2依然支持睡眠监测、久坐提醒、来电提醒、屏幕解锁(Android系统)、振动闹钟和免密支付等功能。

 小米手环2

值得一提的是,这次小米手环2的核心技术仍然采用外包的形式,它的主控芯片为Dialog的低功耗智能蓝牙可穿戴设备芯片DA14681 Wearable-on-Chip以及ADI adxl362加速度传感器。

 小米手环2

这款重量仅7g的手环外观看似简约却包含了目前市面上手环具备的几乎所有功能,并且具有更强的实用性。“聚焦自己擅长的,不懂的东西我们不做”,雷军的风格成就了小米在全球的地位和影响力,似乎也表明着专业分工比垂直整合更加适应这个时代。

异曲同工的是,快包平台作为智能硬件众包服务平台,雇主可以把自己不擅长的领域丢给更专业的人去做,只需一笔小额的佣金,在节约研发资金和宝贵时间的同时,就能得到自己想要的具有更高竞争力的设计方案或者产品。

从小米手环2的超高性价比以及快包的兴起来看,专注于专业分工,将自己的优势发挥到极致,然后整合市场资源,形成自身独特的竞争力,这些,正是中国这个独特而庞大的市场未来的发展趋势。
