防浪涌电路

防浪涌软启动电路

开关电源的输 入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用 容量较大的滤波电容器，使浪涌电流达100A以上。在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损 坏；轻者也会使空气开关合不上闸。上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可 靠运行。

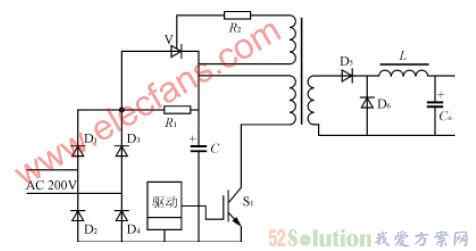

图1是采 用晶闸管V和限流电阻R1组成的防浪涌电流电路。在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。当电容器 C充电到约80％额定电压时，逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。


图1：采用晶闸管和限流电阻组成的软启动电路

在开关电源中防浪涌电路的接法


图2：在开关电源中防浪涌电路的接法

通信直流电源输入防浪涌电路

为了保护用此电源的通讯设备，防止受浪涌电压冲击而损坏，所以对防涌浪电路进行了设计。具体电路图如下：


图3：通信直流电源输入防浪涌电路

此电路的工作原理如下：当感应雷击或浪涌电压产生时，由于L1会阻挡电压的突变，让前级电路先动作，前级四个MOV(MOV1--4)管，两个放电管(FDG1，2)来泄放大电流，随后，小部分的能量通过后级的L1电感，两个MOV管(MOV5，6)来泄放较小的电流，同时进一步钳位输入端的浪涌电压，以防止损坏后面的器件和电源模块。器件的结电容会影响他们的动作时间，三种器件中，TVS的响应动作时间最快，FDG的次之，MOV的最慢。由于MOV的损坏多数是呈短路状态，为了防止短路时起火，所以要串联保险管，保险管要选择防爆慢熔型，且要满足8/20微秒电流波形的冲击。差模电感L1还可以和后级电容组成EMC差模滤波，对1MHZ以下的干扰有较好的抑制作用，注意此电感一定要是空心线圈，这样通过大电流时不会饱和，太大时其体积也大，L2，L3是两个共模电感，Q1是防反接MOSFET，Q2和R9是防开机时的瞬态冲击电流。此电路在模块前端不仅具有防浪涌功能，而且兼具干扰抑制和防反接功能。
