光敏电阻原理

光敏电阻原理

半导体的导电能力取决于半导体导带内载流子数目的多少。当光敏电阻受到光照时，价带中的电子吸收光子能量后跃迁到导带，成为自由电子，同时产生空穴，电子—空穴对的出现使电阻率变小。

光敏电阻又称光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。

光敏电阻的结构与工作原理
        光敏电阻又称光导管, 它几乎都是用半导体材料制成的光电器件。 光敏电阻没有极性, 纯粹是一个电阻器件, 使用时既可加直流电压, 也可以加交流电压。无光照时, 光敏电阻值（暗电阻）很大, 电路中电流（暗电流）很小。

当光敏电阻受到一定波长范围的光照时, 它的阻值（亮电阻）急剧减少, 电路中电流迅速增大。 一般希望暗电阻越大越好, 亮电阻越小越好,此时光敏电阻的灵敏度高。 实际光敏电阻的暗电阻值一般在兆欧级, 亮电阻在几千欧以下。

 图8 - 1 为光敏电阻的原理结构。它是涂于玻璃底板上的一薄层半导体物质, 半导体的两端装有金属电极, 金属电极与引出线端相连接, 光敏电阻就通过引出线端接入电路。 为了防止周围介质的影响, 在半导体光敏层上覆盖了一层漆膜, 漆膜的成分应使它在光敏层最敏感的波长范围内透射率最大。

光敏电阻的主要参数

    （１） 暗电阻光敏电阻在不受光时的阻值称为暗电阻, 此时流过的电流称为暗电流。 

    （２） 亮电阻光敏电阻在受光照射时的电阻称为亮电阻, 此时流过的电流称为亮电流。 

    （３） 光电流亮电流与暗电流之差称为光电流。 

光敏电阻的基本特性

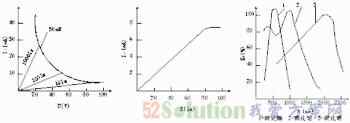

      （1） 伏安特性在一定照度下, 流过光敏电阻的电流与光敏电阻两端的电压的关系称为光敏电阻的伏安特性。图8 - 2 为硫化镉光敏电阻的伏安特性曲线。 由图可见, 光敏

电阻在一定的电压范围内, 其I-U曲线为直线，说明其阻值与入射光量有关, 而与电压、电流无关。


     （2） 光谱特性光敏电阻的相对光敏灵敏度与入射波长的关系称为光谱特性, 亦称为光谱响应。 图8 - 3 为几种不同材料光敏电阻的光谱特性。 对应于不同波长, 光敏电阻的灵敏度是不同的。从图中可见硫化镉光敏电阻的光谱响应的峰值在可见光区域, 常被用作光度量测量（照度计）的探头。而硫化铅光敏电阻响应于近红外和中红外区, 常用做火焰探测器的探头。 

      （3） 温度特性温度变化影响光敏电阻的光谱响应, 同时, 光敏电阻的灵敏度和暗电阻都要改变, 尤其是响应于红外区的硫化铅光敏电阻受温度影响更大。

图8 - 4 为硫化铅光敏电阻的光谱温度特性曲线, 它的峰值随着温度上升向波长短的方向移动。因此, 硫化铅光敏电阻要在低温、恒温的条件下使用。 对于可见光的光敏电阻, 其温度影响要小一些。
