什么是恒温电烙铁

恒温电烙铁的概念

恒温电烙铁具有优于传统的电热丝烙铁芯，具有升温迅速、节能、工作可靠、寿命长、成本低廉的特点。它的内部采用高居里温度条状的PTC恒温发热元件，配设紧固导热结构。采用低电压PTC发热芯就能在野外使用，便于维修工作。


图一：恒温电烙铁

恒温电烙铁的结构原理

电烙铁的工作原理是:220V的电压通过电源线加到发热芯,发热芯将电能转化为热能通过热传递,使电烙铁头达到或超过焊锡熔化的温度。

PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆　变电路中的应用，才确定了它在电力电子技术中的重要地位。


图二：恒温电烙铁的结构原理图

恒温电烙铁的使用分析

恒温电烙铁使用前的处理：在使用前先通电给烙铁头 “ 上锡 ” 。首先用挫刀把烙铁头按需要挫成一定的形状，然后接上电源，当烙铁头温度升到能熔锡时，将烙铁头在松香上沾涂一下，等松香冒烟后再沾涂一层焊锡，如此反复进行二至三次，使烙铁头的刃面全部挂上一层锡便可使用了。电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被 “ 烧死 ” 不再 “ 吃锡 ” 。

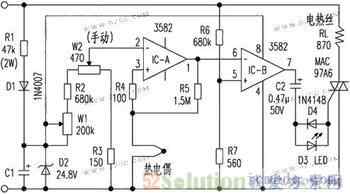

图三：恒温电烙铁电路图

恒温电烙铁的握法：恒温电烙铁的握法分为三种。
① 反握法 是用五指把电烙铁的柄握在掌内。此法适用于大功率电烙铁，焊接散热量大的被焊件。
② 正握法 此法适用于较大的电烙铁，弯形烙铁头的一般也用此法。
③ 握笔法 用握笔的方法握电烙铁，此法适用于小功 率电烙铁，焊接散热量小的被焊件，如焊接收音机、电视机的印制电路板及其维修等。

恒温电烙铁使用注意事项：① 根据焊接对象合理选用不同类型的电烙铁。
② 使用过程中不要任意敲击电烙铁头以免损坏。内热式电烙铁连接杆钢管壁厚度只有 0.2mm ，不能用钳子夹以免损坏。在使用过程中应经常维护，保证烙铁头挂上一层薄锡。
