什么是漏电保护器

         电力的使用给人类带来了巨大的便利，但是电同时也是个时刻威胁人类的无形杀手，漏电的威胁不言而喻。在很多地方，安装漏电保护器已经是作为低压业扩送电的必备条件之一，“不安装，不送电”。这里小编给大家介绍漏电保护器的知识。

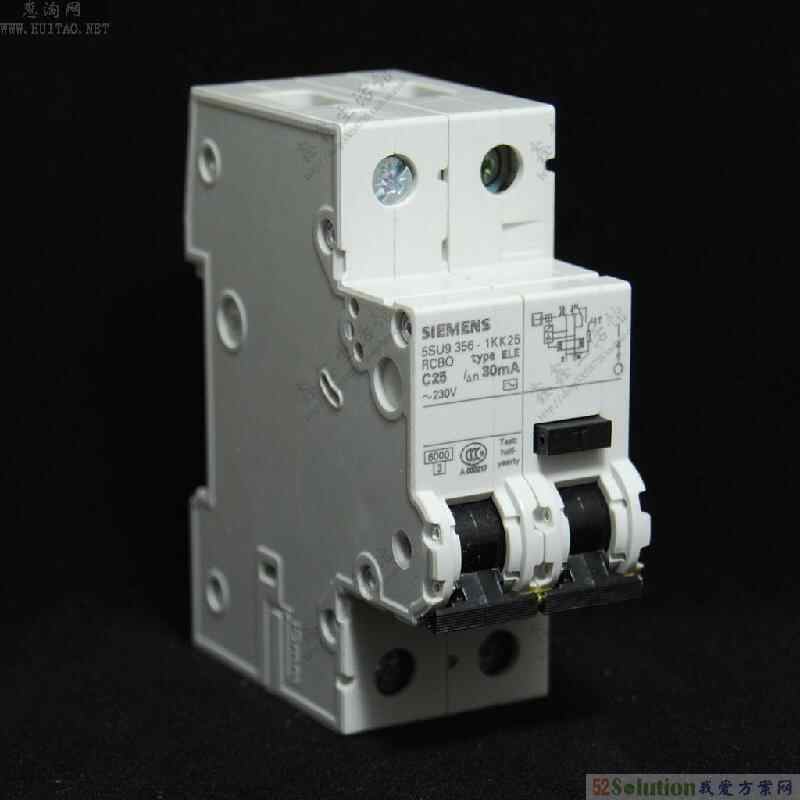

漏电保护器

         漏电保护器，全称是漏电电流动作保护器。漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。


漏电保护器的原理

         正常情况下，三相负荷电流和对地漏电流基本平衡，流过互感器一次线圈电流的相量和约为零，即由它在铁芯中产生的总磁通为零，零序互感器二次线圈无输出。当发生触电时，触电电流通过大地成回路，亦即产生了零序电流。这个电流不经过互感器一次线圈流回，破坏了平衡，于是铁芯中便有零序磁通，使二次线圈输出信号。这个信号经过放大、比较元件判断，如达到预定动作值，即发执行信号给执行元件动作掉闸，切断电源。
由工作原理可见，当三相对地阻抗差异大，三相对地漏电流相量和达到保护器动作值时，将使断路器掉闸或送不上电。同时三相漏电流和触电电流相位不一致或反相，会降低保护器的灵敏度。

漏电保护装置

漏电保护器分类

　　漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

漏电保护器

　　1. 漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

　　当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路。因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。

　　2. 漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。它与熔断器、热继电器配合可构成功能完善的低压开关元件。

　　目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：

　　（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。
　　（2）同时具有过载保护功能。
　　（3）同时具有过载、短路保护功能。
　　（4）同时具有短路保护功能。
　　（5）同时具有短路、过负荷、漏电、过压、欠压功能。

　　3. 漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座。其额定电流一般为20A以下，漏电动作电流6～30mA，灵敏度较高，常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。


防漏电保护插座

漏电保护器的额定值

（1）额定频率为50HZ。

（2）额定电压Un为220V，380V。

（3）辅助电源电压Usn为：直流为 12、24、40、60、110、220V；交流为12、48、220、380V。

（4）额定电流In为6、10、16、2O、25、32、4O、 50、（60）、63、100、（125）、160、200、250A。带括号的不优先推荐采用。

（5）额定漏电动作电流In·dz为0.006、0.01、（0.015）、0.03、（0 .05）、（0.075）、0.1、（0.2）、0.3、0.5、1、3、5、10、20A。带括号的值不优先采用。

（6）额定漏电不动作电流的优选值为0.5I n·dz。

（7）漏电保护器的最大分断时间：

l）* 直接接触保护。当动作电流I n·dz≤0.03A时，若保护器流过的零序电流为1倍I n·dz时为0.2s，2倍时为0.1s，流过0.25A时为0.04s；
2）间接接触防护。流过l倍时为0.2S，2倍时为O.1S，5倍时为0.04s；

延时型漏电保护器只适用于间接接触保护，其In·dz＞0.03A。延时保护延时时间的优选值为0.2、0

漏电保护器的应用范围


（1）无双重绝缘，额定工作电压在110V以上时的移动电具。

（2）建筑工地。

（3）临时线路。

（4）家庭。



编者语

        漏电保护器的安装使用，不仅是对我们的低压电网负责，更重要的是对自己和家人的安全负责。因编者知识有限，这里总结的漏电保护器知识如有疏漏和不到之处，读者可到电子元件技术网和我爱方案网进行进一步了解！
