阻波器是什么

阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。在高频保护中,当线路故障时,高频信号消失,高频保护无时限启动,立即切除故障。


图一：阻波器

阻波器的原理

阻波器是由电感与电容并联构成，主要利用谐振原理使阻波器对高频信号呈高阻抗而对工频电流则只有很小的阻抗，这样使工频信号畅通无阻而将高频信号阻隔在线路上，以避免高频信号对系统的干扰，同时可利用此高频信号在两变电站或电厂之间进行通讯及实现高频保护。

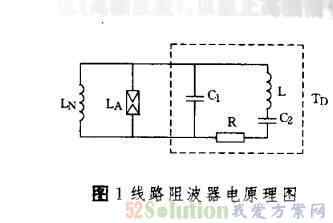

图二：线路阻波器电路原理图

阻波器结构

1.调谐装置。该装置主要由电容器、电感、电阻构成，它与主线圈构成谐振回路，对高频信号起阻塞作用。电容器均采用特别研制的高频聚苯乙烯介质，其绝缘配合安全裕度远高于IEC标准。

2.主线圈。阻波器为单层或多层开放型结构，主线圈用裸铝扁导线绕制，线匝由玻璃钢垫块和撑条支持，经浸漆处理，整体性强，结构轻巧，适用于10～330kV线路，同时满足短路电流的要求，并可直接安装在耦合电容器上。

3.保护装置。将阻波器所受的雷电过电压及操作过电压限制在一定的范围之内，用以保护调谐装置和主线圈。采用专为阻波器研制的带串联间隙的氧化锌避雷器。

阻波器有什么作用

阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。

升压站线路阻波器的作用

1.阻波器是通工频，阻高频的。它是并联谐振回路，对高频信号呈现出约1000欧阻抗，而对工频信号呈现出只有0.04欧的阻抗。耦合电容器是阻工频，通高频的。

2.阻波器应为高频阻波器，通工频，阻高频！

3.生压站线路上的阻波器是高压输电线高频保护之高频通道的组成部分，高频通道由收发信机、高频电缆、结合滤波器、耦合电容、阻波器、输电线组成，它的具体作用就如７楼所说。为什么要阻高频呢，我们知道一个升压站至少有２条以上的线路，每个线路采用一个单独频率，如果没有阻波器，那么高频信号就会窜入其他线路，使高频信号衰耗增大，同时也影响其他线路收发信机，将造成保护拒动、误动。所以要在线路上装设阻波器，使每条线路的高频信号只在本线路流通，不影响其他线路也不受其他线路高频信号影响。

4.通工频是让工频进入站内或出去站外，如果阻工频那电怎么发出去呢。况且工频电压很高，如果作用在收发信机和保护仪器上必受到损害。阻高频是防止两站间线路上的高频信号误入站内，一来带来站内设备扰动，二来信号能量减弱致使线路保护无发作出反应。

5.高频阻波器是防止高频信号向母线方向分流的设备。它是由电感和电容组成的并联谐振回路，调谐在所选用的载波频率，因而对高频载波电流呈现的阻抗很大，防止了高频信号的外流，对工频电流呈现的阻抗很小，不影响工频电力的传输。
