led显示屏驱动电路

         前些天有朋友问我有关led显示屏驱动电路的相关知识，由于这两天小编有些事情没来得及及时的给大家讲解，希望大家多多包涵。下面我们就来看一下led显示屏的驱动电路。

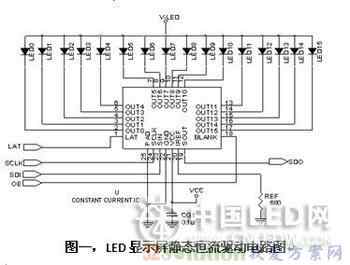

                                                                    led显示屏驱动电路

led显示屏驱动电路

        用一个电压源通过串接一个电阻与LED相连，是让LED工作的最简单的方式。只要工作电压(VB)保持恒定，LED就可以发出恒定强度的光(尽管随着环境温度的升高光强会减小〉。通过改变串联电阻的阻值能够将光强调节至所需要的强度。

        设计LED驱动电源时，要知道LED的电流、电压特性。由于LED的生产厂家及LED的规格不同，其电流、电压特性均有差异。现以LED典型规格为例，按照LED的电流、电压变化规律，一般正向电压为3.0r--..-3.6Y，典型电压值为3.3Y，电流值为20mA，当加在LED两端的正向电压超过3.6Y后，正向电压很小的增加都会导致LED的正向电流成倍增长，使LED发光体的温度上升过快，从而加速LED光衰减，使LED的寿命缩短，严重时甚至烧坏LED。

        现在很多厂家生产的LED灯类产品(比如护栏灯、灯杯、投射灯)都采用阻容降压方式，然后加上一个稳压二极管稳压，向LED供电。这种驱动LED的方式存在极大的缺陷，首先效率低，在降压电阻上消耗大量的电能，甚至有可能超过LED所消耗的电能，且无法提供大电流驱动，因为电流越大，消耗在降压电阻上的电能就越多，所以很多产品中的LED不采用并联方式，而采用串联方式以减小电流。其次，稳定电压的能力极差，无法保证通过LED的电流不超过其正常工作要求。设计时可通过降低LED两端的电压来供电驱动，但这样是以降低LED的亮度为代价的。采用阻容降压方式驱动LED时，LED的亮度不能稳定，当供电电源电压较低时，LED的亮度变暗:供电电源电压较高时， LED的亮度变亮。以阻容降压方式驱动LED的最大优势是成本低。

        一种LED显示屏驱动控制装置，其特征在于，包括用于将视频信号转换成统一格式的数字图像信号的接口电路，与接口电路连接、并用于处理所述数字图像信号的数据处理电路，与所述数据处理电路连接并用于将经数据处理电路处理的数字图像数据进行格式转换并存储的数据存取电路，与所述数据存取电路连接、并按读出的数据控制组成LED显示屏的LED的发光的驱动电路，与所述数据处理电路、数据存取电路及驱动电路分别连接、并可产生各个模块电路所需的时钟频率控制信号的时序控制电路，所述驱动电路驱动像素共享的LED在多个像素中发光从而提高显示屏显示容量。

       以上就是小编为大家介绍的有关led显示屏驱动电路，当然显示屏也有好坏之分，看了小编的介绍希望能对大家以后对显示屏有进一步的认识。最终希望能帮到大家！
