接触器型号

发布时间：2013-04-3 阅读量：1260 来源: 我爱方案网作者:

接触器型号

在介绍接触器的型号之前，我们先来了解什么是接触器？其实接触器就是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。那么通常在工业应用上，接触器的型号有哪些呢？相关的型号又代表什么意义呢？本文将为大家解答。

上图为：接触器

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。接触器广义上是接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

接触器有交流接触器和直流接触器之分，我们先来看看交流接触器的型号：

1、接触器的符号

接触器的图形符号如图l所示，文字符号为KM。

图1接触器的图形符号

注明：a)线圈 b)主触点 c)辅助触点

2、接触器的型号说明

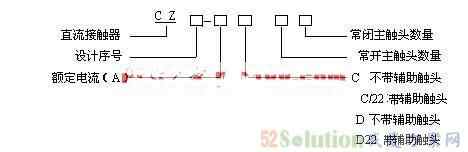

接触器的型号说明如图2及图3所示，

例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。

CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。具有正常工作时吸引线圈不通电、无噪声等特点。其锁扣机构位于电磁系统的下方。锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。

接触器的原理

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

总结：接触器在工业上的应用极为广泛，在使用过程中我们要特别了解接触器的型号，只有这样才能避免接触器过度损耗的同时也能保护机器。
