电路板清洗

发布时间：2013-04-12 阅读量：10301 来源: 我爱方案网作者:

前言：我们都知道电路板要清洗，如果不清洗干净容易造成电短路、接触不良、腐蚀等危害，所以了解电路板清洗的方法也很重要。

通常清洗电路板就用洗板水。洗板水也就是电路板清洗剂的简称，是指用于清洗PCB电路板焊接过后表面残留的助焊剂与松香等用的化学工业清洗剂药水。

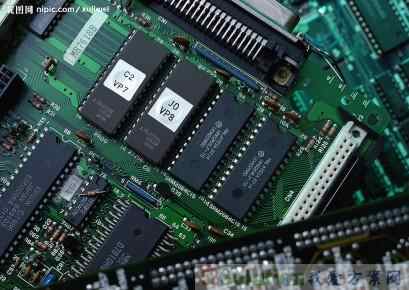

上图为：电路板

洗板水的种类

1、氯化溶剂洗板水；是以氯化溶剂与其它溶剂混合而成；其溶解松香和去除助焊剂速度快，清洗后无残留易挥发无需烘干的特点。

2、碳氢溶剂洗板水；随着碳氢清洗剂的被广泛使用，碳氢溶剂也被用于PCB电路板的清洗；碳氢溶剂洗板水有快干型和慢干型；快干型清洗效果一般较好，碳氢溶剂洗板水具有环保、无毒、气味小、可蒸馏回收使用，其多用于高端精密类PCB电路板的清洗，如碳氢溶剂洗板水FRB-143。

3、水基型洗板水；因水基清洗剂具有环保、安全、无毒、无刺激性气体挥发的特点，笔者发现最近市面也出了水基类洗板水，但因电路板都有金属元件引脚，如果水基型洗板水不具有防锈功能时应慎用，因水基清洗剂易加快引脚的腐蚀生锈。

电路板清洗的方法

1、人工刷法：将有需要的电路板沾上些溶剂片刻后再毛刷刷洗电路板有松香和助焊剂加速松香的溶解和助焊剂的脱落。（清洗少量）

2、超声波清洗：一般将电路板放置在夹具中防止因超声波振动造成对电子元件有损坏，再放入超声波清洗槽中；确定好超声波的频率和清洗时间。（清洗大量）

目前的电路板清洗，主要是用超声波进行的，但在电路板上有点元器件，如晶振之类的，都有金属外壳，在清洗过后，很难将元件里面的水分烘干。利用超声波清洗原理：对助焊剂残留物清洗，主要是通过溶解作用完成的。不论是松香还是有机酸以及它们的锡盐或铅盐，在清洗剂都有一定的溶解度，通过从电路板面向清洗剂里转移这一过程完成残留物的去除。在溶解过程中，提高清洗剂温度或辅以威固特洗净设备超声波以及刷洗，都会加快清洗速度和提高清洗效果。比较安全的方法还是要使用超声波清洗。

上图为：电路板

如何提高电路板的清洗效果？

1、应在焊接之后尽快清洗(1个小时以内)；

2、提高清洗剂工作温度；

3、延长清洗时间；

4、经常更换新的清洗剂。

注意：超声波清洗机的超声槽，在槽中没有水或溶剂时，千万不要启动，造成空振，造成振动头报废或损坏，超声波设备的正确操作及维护保养，最好专人专管理。

总结：随着科技的发展，电路板的使用越加广泛，电路板的清洗也越加重要，以上就是小编今天为大家整理的关于电路板清洗的方法，希望对大家有所帮助。
