说到日光灯、节能灯，相信大家都听说过镇流器，那么什么是镇流器？镇流器原理是什么？本文将为大家介绍镇流器的相关知识。

镇流器的介绍

镇流器是日光灯上起限流作用和产生瞬间高压的设备，它是在硅钢制做的铁芯上缠漆包线制作而成，这样的带铁芯的线圈，在瞬间开/关上电时，就会自感产生高压，加在日光灯管的两端的电极（灯丝）上。这个动作是交替进行的，当启辉器（跳泡）闭合时，灯管的灯丝通过镇流器限流导通发热；当启辉器开路时，镇流器就会自感产生高压加在灯管的两端灯丝上，灯丝发射电子轰击管壁的萤光粉发光，启辉器反复几次通断，就会反复几次这样的动作，从而打通灯管。当灯管正常发光时，内阻变小，启辉器就始终保持开路状态，这样电流就稳定的通过灯管、镇流器工作了，使灯管正常发光。由于镇流器在日光灯工作时，始终有电流通过，所以容易产生振动，并且会发热，所以有镇流器的日光灯，特别是镇流器质量不好时，会产生很大的声音，用的时间长了，还容易烧毁。

上图为：镇流器

镇流器原理

镇流器分电子镇流器和电感镇流器，接下来分别介绍这两种镇流器的原理：

电子镇流器原理

电子镇流器是一个将工频交流电源转换成高频交流电源的变换器，其基本工作原理是：

工频电源经过射频干扰（RFI）滤波器，全波整流和无源（或有源）功率因素校正器（PPFC或APFC）后，变为直流电源。通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管"放电"变成"导通"状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。

上图为：电子镇流器原理图

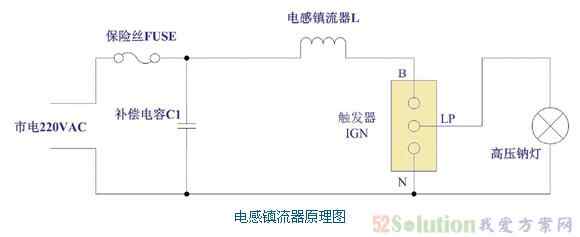

电感镇流器原理

当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施加了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。-65。的相位差，从而维持灯的二次启动电压，使灯能更稳定的工作。

电感镇流由于结构简单，寿命长，作为第一种荧光灯配合工作的镇流器，它的市场占有率还比较大，但是，由于它的功率因数低，低电压启动性能差，耗能笨重，频闪等诸多缺点，它的市场慢慢地被电子镇流器所取代，电感镇流器能量损耗：40W（灯管功率）+10W（电感镇流器自身发热损耗）等于整套灯具总耗电为50W。

镇流器的作用

镇流器其实就是电子变压器的一种，在UV机中起到稳定UV灯管的电流作用，防止UV灯电压不稳发生烧毁，同时，稳定电压也可以使UV灯的灯光光亮稳定，防止使用中暴光不均出现废片。

总结：今天为大家介绍的关于镇流器原理的介绍就到这里，希望对大家有所帮助，如想了解更多可通过站内搜索阅读。
