薄膜电阻和厚膜电阻的区别

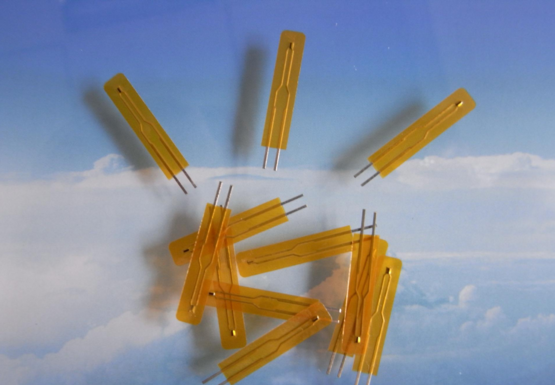

薄膜电阻是热电阻中经常会用到的一种性能很好的电阻,它性能稳定可靠,种类丰富。碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低。性能稳定。阻值范围宽。温度系数和电压系数低,是目前应用最广泛的电阻器。金属膜电阻器。用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高,稳定性好,噪声,温度系数校在仪器仪表及通讯设备中大量采用。

金属氧化膜电阻器在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物,所以高温下稳定,耐热冲击,负载能力强。合成膜电阻将导电合成物悬浮液涂敷在基体上而得,因此也叫漆膜电阻。由于其导电层呈现颗粒状结构,所以其噪声大,精度低,主要用他制造高压,高阻,小型电阻器。薄膜电阻器与厚膜电阻器的区别膜厚度的区别厚膜电阻的膜厚一般大于10μm,薄膜的膜厚小于10μm,大多处于小于1μm;制造工艺的区别厚膜电阻一般采用丝网印刷工艺,薄膜电阻采用的是真空蒸发、磁控溅射等工艺方法。厚膜电阻和薄膜电阻在材料和工艺上的区别直接导致了两种电阻在性能上的差异。厚膜电阻一般精度较差,而薄膜电阻则可以做到0.01%万分之一精度。厚膜电阻的温度系数上很难控制,一般较大,同样的,薄膜电阻则可以做到非常低的温度系数,这样电阻阻值随温度变化非常小,阻值稳定可靠。所以薄膜电阻常用于各类仪器仪表,医疗器械,电源,电力设备,电子数码产品等。

厚膜电路与薄膜电路的区别有两点：其一是膜厚的区别，厚膜电路的膜厚一般大于10μm，薄膜的膜厚小于10μm，大多处于小于1μm；其二是制造工艺的区别，厚膜电路一般采用丝网印刷工艺，薄膜电路采用的是真空蒸发、磁控溅射等工艺方法。薄膜集成电路是将整个电路的晶体管、二极管、电阻、电容和电感等元件以及它们之间的互连引线，全部用厚度在1微米以下的金属、半导体、金属氧化物、多种金属混合相、合金或绝缘介质薄膜，并通过真空蒸发、溅射和电镀等工艺制成的集成电路。

薄膜集成电路中的有源器件，即晶体管，有两种材料结构形式：一种是薄膜场效应硫化镉或硒化镉晶体管，另一种是薄膜热电子放大器。更多的实用化的薄膜集成电路采用混合工艺，即用薄膜技术在玻璃、微晶玻璃、镀釉和抛光氧化铝陶瓷基片上制备无源元件和电路元件间的连线，再将集成电路、晶体管、二极管等有源器件的芯片和不使用薄膜工艺制作的功率电阻、大容量的电容器、电感等元件用热压焊接、超声焊接、梁式引线或凸点倒装焊接等方式，就可以组装成一块完整的集成电路，厚膜集成电路是在陶瓷片或玻璃等绝缘物体上，外加晶体二极管、晶体管、电阻器或半导体集成电路等元器件构成的集成电路，一般用在电视机的开关电源电路中或音响系统的功率放大电路中。部分彩色电视机的伴音电路和末级视放电路也使用厚膜集成电路。
