制作PCB板的布局要点

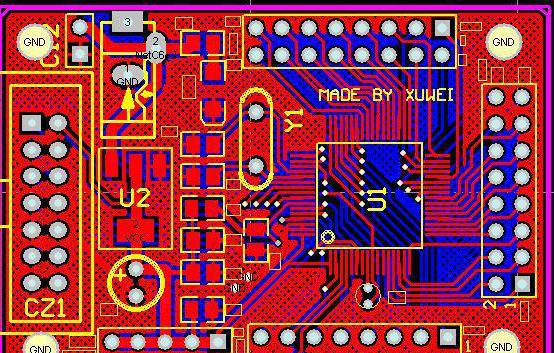

在电子设计中，项目原理图设计完成编译通过之后，就需要进行PCB的设计。PCB设计首先在确定了板形尺寸，叠层设计，整体的分区构想之后，就需要进行设计的第一步：元件布局。即将各元件摆放在它合适的位置。而布局是一个至关重要的环节。布局结果的优劣直接影响到布线的效果，从而影响到整个设计功能。因此，合理有效的布局是PCB设计成功的第一步。 PCB布局前按照整个功能按模块对电路进行分区。

区域规划时依照功能对模拟部分和数字部分隔离，高频电路与低频电路隔离。分区完成之后考虑每个区域内的关键元件，将区域内其他元件以关键元件为重点放置到合适的位置。当放置元件时，同时考虑子系统电路之间的内部电路走线，特别是时序及振荡电路。为了去除电磁干扰的潜在问题，应系统地检查元件放置与布局，以方便走线，降低电磁干扰，满足功能的前提下尽量做到美观。

元件排列规则：1).在通常条件下,所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴IC等放在底层。2).在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。3).某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电、击穿而引起意外短路。4).带高电压的元件应尽量布置在调试时手不易触及的地方。5).位于板边缘的元件，离板边缘至少有2个板厚的距离6).元件在整个板面上应分布均匀、疏密一致。

按照信号走向布局原则：1).通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行布局。2).元件的布局应便于信号流通，使信号尽可能保持一致的方向。多数情况下，信号的流向安排为从左到右或从上到下，与输入、输出端直接相连的元件应当放在靠近输入、输出接插件或连接器的地方。

防止电磁干扰：1).对辐射电磁场较强的元件，以及对电磁感应较灵敏的元件，应加大它们相互之间的距离或加以屏蔽，元件放置的方向应与相邻的印制导线交叉。2).尽量避免高低电压器件相互混杂、强弱信号的器件交错在一起。3).对于会产生磁场的元件，如变压器、扬声器、电感等，布局时应注意减少磁力线对印制导线的切割，相邻元件磁场方向应相互垂直，减少彼此之间的耦合。4).对干扰源进行屏蔽，屏蔽罩应有良好的接地。5).在高频工作的电路，要考虑元件之间的分布参数的影响。

抑制热干扰：1).对于发热元件，应优先安排在利于散热的位置，必要时可以单独设置散热器或小风扇，以降低温度，减少对邻近元件的影响。2).一些功耗大的集成块、大或中功率管、电阻等元件，要布置在容易散热的地方，并与其它元件隔开一定距离。3).热敏元件应紧贴被测元件并远离高温区域，以免受到其它发热功当量元件影响，引起误动作。4).双面放置元件时，底层一般不放置发热元件。

可调元件的布局：对于电位器、可变电容器、可调电感线圈或微动开关等可调元件的布局应考虑整机的结构要求，若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应；若是机内调节，则应放置在印制电路板于调节的地方。
