接近开关的作用以及怎么接继电器

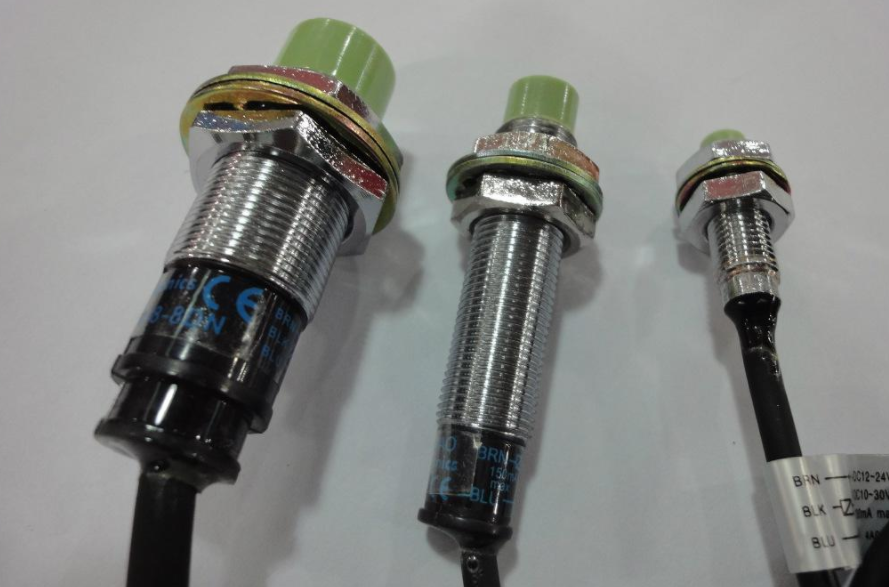

接近开关是一种无需与运动部件进行机械直接而可以操作的位置开关，当物体接近开关的感应面到距离时，不需要机械及施加任何压力即可使开关，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且可靠，性能，响应快，应用寿命长，抗能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是优良的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作、使用寿命、安装的方便性和对恶劣的适用能力，是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制中可作为限位、计数、定位控制和自动保护环节等。

在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。而利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。接近开关不像机械开关那样必须要接触或搬动之类的直接接触才会产生开或关之类的动作或信号，而是在快接触的时候就会输出信号，从而完成行程控制或限位保护。其内有一电子震荡器，当有金属靠近时震荡器停振，从而去控制继电器，起到开关作用。原理上一般常用的有，电磁感应类，光线反射类，超声波反射类。

接近开关怎么接继电器：在连接之前，确定接近开关所需电压，如果是3线制确定其是PNP型还是NPN型。 接近开关分2线制、3线制、4线制。线制的接近开关在与继电器相连接时，是串联形式。即继电器接接近开关给它供电，接近开关另一端接继电器，接继电器的线圈，继电器的线圈无正负极之分。线圈另一端接电源负极。线制的接近开关的线色一般为棕、蓝、黑。棕色为正极，蓝色为负极，黑色为输出端。

NPN型的接近开关是低电平有效，黑色输出端接负载，负载另一端接电源正极;PNP型的接近开关是高电平有效，黑色输出端接负载，负载另一端接电源负极。总的来讲是，棕色线都接电源正极，黑色线都接负载，不同的是负载另一端的接法，NPN型接正极，PNP型接负极。可以这样去记忆，字母N在字母P前面所以字母N比字母P要高。所以NPN接正极，PNP接负极。
