桥式整流电路原理及电路板常用元器件

发布时间:2019-01-14 阅读量:1206 来源: 发布人:

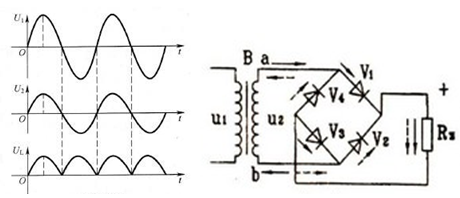

桥式整流电路原理,当变压器B次级电压u2为正半周时,即a端电压为正,b端电压为负,二极管V1、V3承受正向电压而导通,二极管V2、V4承受反向电压截止,电流通道为:a→V1→R2→V3→b完成回路,于是负载Rz上得到一组半波电压。当U2电压为负半周时,变压器次级的a端电位为负,b端电位为正,二极管V2、V4承受正向电压而导通,而V1、V3承受反向电压截止,电流通道为b→V2→Rz→V4→a完成回路,负载上又得到一个与上半周相同方向的半波电压。这样,在一个周期内,负载Rz上得到了两个半波。如下图所示为单相桥式整流的电压电流波形图。


桥式整流电路原理及电路板常用元器件


桥式整流电路与前面的全波整流电路比较,在同样负载或同样输出电压、电流时,桥式电路的变压器不用中心抽头,利用率高,且副边电压可低一半;整流管中流过的电流相同,但每只二极管所承受的反向电压却低了一倍。只是桥式整流电路中要相对多使用两只二极管。

电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2πf c (f表示交流信的频率,C表示电容容量)电容识别方法,电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1法拉=103 毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示,6字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。如:102表示10×102PF=1000PF 22表示22×104PF=0.22 uF。


桥式整流电路原理及电路板常用元器件


电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%电容器的故障主要表现为:引脚腐蚀致断的开路故障,脱焊和虚焊的开路故障。漏液后造成容量小或开路故障。漏电、严重漏电和击穿故障。


晶体二极管在电路中常用“,D”加数字表示,如:D5表示编号为5的二极管。二极管的作用二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通。电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为:整流二极管、隔离二极管、肖特基二极管、发光二极管、稳压二极管等。
