PCB线路板的组成及布线规则

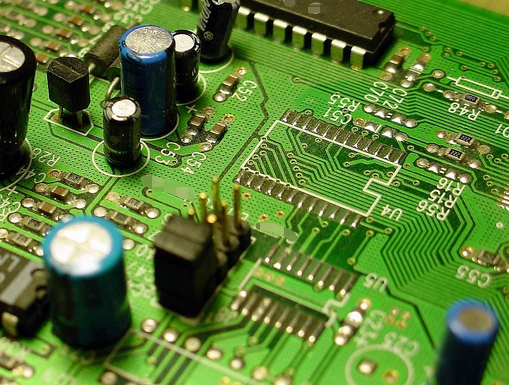

印制电路板(PCB线路板)，又称印刷电路板，是电子元器件电气连接的提供者。目前的电路板，主要由以下组成。线路与图面（Pattern）：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。

介电层（Dielectric）：用来保持线路及各层之间的绝缘性，俗称为基材。孔（Through hole / via）：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔（nPTH）通常用来作为表面贴装定位，组装时固定螺丝用。防焊油墨（Solder resistant /Solder Mask) ：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质（通常为环氧树脂），避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。

丝印（Legend /Marking/Silk screen）：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。表面处理（Surface Finish）：由于铜面在一般环境中，很容易氧化，导致无法上锡（焊锡性不良），因此会在要吃锡的铜面上进行保护。保护的方式有喷锡（HASL），化金（ENIG），化银（Immersion Silver)，化锡（Immersion Tin），有机保焊剂（OSP），方法各有优缺点，统称为表面处理。

印刷电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决。即，让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去，在特殊情况下如何电路很复杂，为简化设计也允许用导线跨接，解决交叉电路问题。 电阻、二极管、管状电容器等元件有“立式”，“卧式”两种安装方式。立式指的是元件体垂直于电路板安装、焊接，其优点是节省空间，卧式指的是元件体平行并紧贴于电路板安装，焊接，其优点是元件安装的机械强度较好。这两种不同的安装元件，印刷电路板上的元件孔距是不一样的。

同一级电路的接地点应尽量靠近，并且本级电路的电源滤波电容也应接在该级接地点上。特别是本级晶体管基极、发射极的接地点不能离得太远，否则因两个接地点间的铜箔太长会引起干扰与自激，采用这样“一点接地法”的电路，工作较稳定，不易自激。总地线必须严格按高频-中频-低频一级级地按弱电到强电的顺序排列原则，切不可随便翻来复去乱接，级与级间宁肯可接线长点，也要遵守这一规定。特别是变频头、再生头、调频头的接地线安排要求更为严格，如有不当就会产生自激以致无法工作。调频头等高频电路常采用大面积包围式地线，以保证有良好的屏蔽效果。

强电流引线（公共地线，功放电源引线等）应尽可能宽些，以降低布线电阻及其电压降，可减小寄生耦合而产生的自激。阻抗高的走线尽量短，阻抗低的走线可长一些，因为阻抗高的走线容易发笛和吸收信号，引起电路不稳定。电源线、地线、无反馈元件的基极走线、发射极引线等均属低阻抗走线，射极跟随器的基极走线、收录机两个声道的地线必须分开，各自成一路，一直到功效末端再合起来，如两路地线连来连去，极易产生串音，使分离度下降。
