发布时间：2021-09-3 阅读量：1522 来源: 我爱方案网 作者: 我爱方案网整理
小E关于iQOO的元器件成本分析看了没？小E今天要带大家来看的是，这款iQOOPro5G的拆解啦，还有具体IC信息表以及价格表哦，记得向下看。
配置一览
SoC：搭载骁龙855Plus处理器?7nmLPP工艺
屏幕：6.41英寸SuperAMOLED屏丨分辨率2340x1080丨屏占比83.7%
存储：8GBRAM+128GBROM
前置：12MP摄像头
后置：13MP广角摄像头+48MP主摄+2MP副摄像头
电池：4410mAh锂聚合物电池
特色：屏下指纹|独立AI键|导热铜管散热|游戏压感按键|后盖LED灯带
拆解步骤
玻璃后盖通过泡棉胶固定，取下后可以看到LED灯软板BTB接口通过金属盖和螺丝固定。通过弹簧固定的SIM卡托采用上下堆叠式设计，正反两面均可放置SIM卡，这样设计能够有效节省内部空间。卡托上套有硅胶圈，起到一定防尘防水作用。
后盖中间是一条是导光带，导光带上下两端各有两颗LED灯，通过导光带和LED灯来实现后盖发光效果。上方的后置摄像头保护盖通过胶固定，也可以一并取下。
接着取下主板盖和扬声器模块，主板盖、扬声器模块和电池上贴有大面积散热石墨片。主板盖上对应主板BTB接口处也贴有泡棉保护，NFC线圈通过胶固定在主板盖上，振动器则通过胶固定在扬声器模块上。

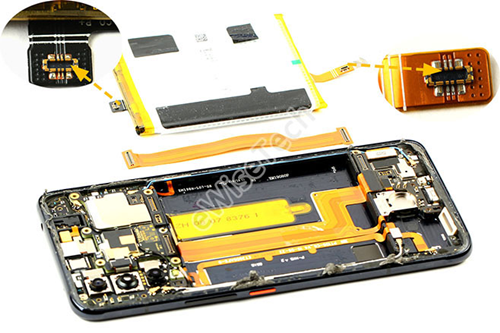

主副板连接排线1断开连接即可取下，电池通过则通过便于拆解的易拉把手固定。而由于使用的是44W快充，所以电池通过两根排线来实现44W快充，分别与主板和副板连接。
