如何实现USB转串口？

UART，通用异步串行总线，就是我们常说的串口。作为最常用的调试接口，广泛应用在各类硬件平台当中。简单如单片机，复杂如手机主控，最先接触到的可能都是调试串口。系统硬件准备好以后，首先通过串口发送指令，打印系统信息，什么时候串口调试通过了后面的工作才能正常开展。

串口在PC上是一个DB9接口，一个完整的串口协议由DTR，TXD，RXD，DCD，DELL，CTS，RTS，DSR等信号组成。但在实际使用中，通常只需要发送数据TXD和接收数据RXD两根信号。PC机都会带有串口，但是笔记本电脑的空间有限很少会保留串口。那么笔记本电脑没有串口就没法调试了么?当然不是。我们只需要做一个USB转串口的小工具就可以解决调试问题。

由于无论是AE，FAE，软件组，还是固件组都会用到串口调试，所以笔者决定做一个专用的USB转串口工具，方便所有同事使用。在众多的USB转串口方案中，最终选定了Silicon Labs的CP2102芯片。CP2102采用QFN封装，封装尺寸只有5*5mm，同时芯片集成了完整的USB控制器，晶振，EEPROM和UART控制器，因此只需要很少的外围电路就可以完成设计。除了硬件设计简单以外，还有十分重要的一点，Silicon Labs原厂为我们提供了完善的驱动解决方案，对各个版本的操作系统都做到了很好的支持。我们只需要将硬件设计好，不用担心驱动和操作系统的兼容问题。

CP2102有两种供电方式，一种是由USB接口直接供电，另外一种方式是外部3V供电。显然第一种方案使用起来更方便。第一种方案除了设计方便以外，由于芯片内部还集成了5V转3V转换器，在芯片正常工作的同时，还可以向外部电路提供3V电源，满足外部供电需求。采用第一种方案的电路原理图如下图所示：

图1：电路原理图

该串口采用简化设计，只用了TXD，RXD两根信号线。芯片外围电路简单，只在芯片复位管脚处增加了RC复位电路，在电源位置增加了电源指示灯。另一个需要注意的地方是，在USB接口靠近管脚位置上添加ESD保护器件，防止插拔USB接口的时候ESD造成芯片意外损坏。

本设计的PCB采用双面板布线，板上的高速信号就是USB接口的数据线，按照差分走线控制等长和等间距，双面板控制阻抗比较困难，所以在布板的时候芯片尽量靠近接口，使走线尽量短。其他信号基本都走在PCB的顶层，底层留下完整地层。QFN封装底部的Epad设计时需注意，Epad上面过孔的孔径不要太大，否则焊接过程中容易漏锡造成虚焊。芯片接地不好会影响工作稳定性和散热。

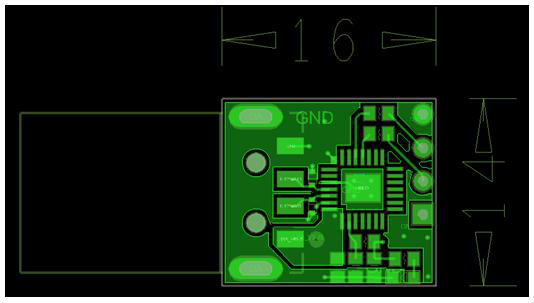

整个的PCB设计完成，尺寸只有16*14mm，比一个无线鼠标接收器的尺寸大不了多少，非常的小巧方便，甚至比串口线接头还要小很多。

图2：正面

图3：背面

最后，串口的连接也是需要注意的一点。由于串口是点对点连接方式，没有主从之分，所以TXD和RXD都是芯片自身的定义，调试器和调试接口在连接时，要把TXD和RXD交叉连接，这样才能正确的发送和接收数据。有了这个调试神器，我们再也不怕笔记本没有串口了。出差带上这么一个小巧的调试工具，给我们的工作带来很大方便。
