变压器性能运行常见故障及检测

发布时间:2022-04-14 阅读量:971 来源: 我爱方案网整理 发布人: Aurora

偏置频率又叫偏差频率或频率偏差设定。其用途是当频率由外部模拟信号(电压或电流)进行设定时,可用此功能调整频率设定信号最低时输出频率的高低。有的变频器当频率设定信号为0%时,偏差值可作用在0~fmax范围内,有的变频器还可对偏置极性进行设定。

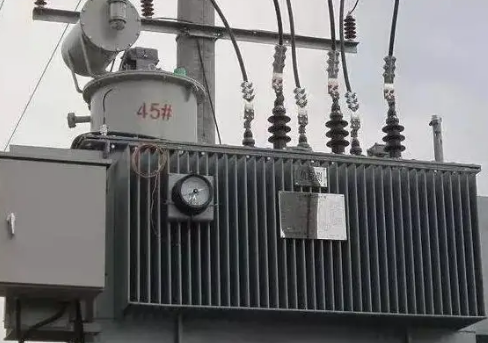

变压器



如在调试中当频率设定信号为0%时,变频器输出频率不为0Hz,而为xHz,则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。频率设定信号增益,此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压(+10v)的不一致问题;同时方便模拟设定信号电压的选择,设定时,当模拟输入信号为最大时(如10v、5v或20mA),求出可输出f/V图形的频率百分数并以此为参数进行设定即可;如外部设定信号为0~5v时,若变频器输出频率为0~50Hz,则将增益信号设定为200%即可。



配电线路常见故障有外力机械性破坏和设备电气性故障两方面,绝缘子破裂,使导致接地或绝缘子脏污在雾雨天闪络、放电、绝缘电阻降低;跳线烧断搭到铁担上。在薄弱环节打火烧断导线、跳线或熔丝熔断,引起短路,产生短路电流,导致线路事故跳闸。对此应加大配网建设改造力度,使配网结构、变电站布置趋于合理,提高施工质量和工艺水平,提高线路的绝缘化水平,大力推广使用绝缘导线。定期进行电气设备的试验、检修工作,及时处理设备缺陷提高运行水平。加强配电变压器高低压侧熔丝管理,禁止使用不合格保险。



变压器的检测。通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂,脱焊,绝缘材料是否有烧焦痕迹,铁心紧固螺杆是否有松动,硅钢片有无锈蚀,绕组线圈是否有外露等。绝缘性测试。用万用表R×10k挡分别测量铁心与初级,初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值,万用表指针均应指在无穷大位置不动。否则,说明变压器绝缘性能不良。



将次级所有绕组全部开路,把万用表置于交流电流挡500mA,串入初级绕组。当初级绕组的插头插入220V交流市电时,万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10%~20%。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多,则说明变压器有短路性故障。间接测量法,在变压器的初级绕组中串联一个10 /5W的电阻,次级仍全部空载。把万用表拨至交流电压挡。加电后,用两表笔测出电阻R两端的电压降U,然后用欧姆定律算出空载电流I空,即I空=U/R。



变压器



通常线圈内部匝间短路点越多,短路电流就越大,而变压器发热就越严重。存在短路故障的变压器,其空载电流值将远大于满载电流的10%。当短路严重时,变压器在空载加电后几十秒钟之内便会迅速发热,用手触摸铁心会有烫手的感觉。此时不用测量空载电流便可断定变压器有短路点存在。
