超声波传感器－－从原理和特点方面进行解说

以“超声波”检测的方式　

超声波传感器概要和检测原理

超声波传感器正如其名，是使用超声波测量距离的传感器。

由传感器头发射超声波，并再次通过传感器头接收目标物反射回来的超声波。超声波式传感器可通过测量从发射到接收的“时间”来测量到目标物的距离。

虽然光学式传感器具有发射器和接收器2 个部分，但超声波式传感器的1 个超声波元件可进行发射和接收两种操作。

而反射型超声波式传感器的1 个振动器即可交替进行发射和接收操作，由此可实现传感器的小型化。

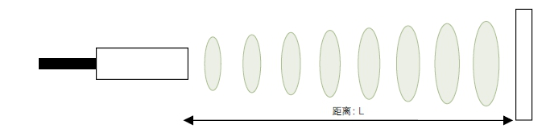

【求出距离的方法】

如果将距离设为L、从发射到接收的时间设为T 及音速设为C，则可通过距离　L = 1/2 × T × C的计算公式求出。（T 为往返时间，乘以1/2）

特点

一般，因检测方法的不同具有如下表所示的特征。超声波传感器正如其名，是使用超声波测量距离的传感器。

由传感器头发射超声波，并再次通过传感器头接收目标物反射回来的超声波。超声波式传感器可通过测量从发射到接收的“时间”来测量到目标物的距离。

【可检测透明体】

使用超声波，即使是玻璃或液位仍可反射回来，因此可进行检测。

【抗雾气和脏污】

若存在些许灰尘或脏污，则可在不受影响的情况下检测工件。

【也可检测复杂形状的检测物体】

可稳定检测网状的托盘或弹簧的有无等。

概要和检测原理

光学式（反射型）传感器与超声波式传感器的比较

可测量距离的代表性传感器为光学式。

比较光学式传感器和超声波式传感器时的优点和缺点，请参照下表。

另外，下表为基恩士产品群的比较。
