磁敏电阻是什么意思
磁敏电阻是一种对磁敏感、具有磁阻效应的电阻元件。物质在磁场中电阻发生变化的现象称为磁阻效应。磁敏电阻通常用锑化铟(InSb)或砷化铟(InAs)等对磁具有敏感性的半导体材料制成。半导体材料的磁阻效应包括物理磁阻效应和几何磁阻效应,其中物理磁阻效应又称为磁电阻率效应。
当外加磁场的方向或强度发生变化时,磁敏电阻的阻值相应改变,利用该变化,可精确地测试出磁场的相对位移。例如,在一个长方形半导体InSb片中,沿长度方向有电流通过时,若在垂直于电流片的宽度方向上施加一个磁场,半导体InSb片长度方向上就会发生电阻率增大的现象。
磁敏电阻的应用
1、作控制元件
可将磁敏电阻用于交流变换器、频率变换器、功率电压变换器、磁通密度电压变换器和位移电压变换器等等。
2、作计量元件
可将磁敏电阻用于磁场强度测量、位移测量、频率测量和功率因数测量等诸多方面。
3、作模拟元件
可在非线性模拟、平方模拟、立方模拟、三次代数式模拟和负阻抗模拟等方面使用。
4、作运算器
可用磁敏电阻在乘法器、除法器、平方器、开平方器、立方器和开立方器等方面使用。
5、作开关电路
可应用在在接近开关、磁卡文字识别和磁电编码器等方面。
6、作磁敏传感器
用磁敏电阻作核心元件的各种磁敏传感器,其工作原理都是相同的,只是根据用途、结构不同而种类各异。主要有:
①测磁传感器。如新型磁通表,测定恒定磁场及交变磁场或电机电器等剩磁的仪器,用于航海、航空的导航仪器。
②转速传感器。如构成新型的数字式转速表、频率计等。
③位移和角位移传感器。微位移传感器是工业用机器人的基本器件。
④铁磁物质探伤用的传感器。
⑤可变电阻器、无接触电位器以及无触点、高性能的磁开关(作定位及控制用)。
磁敏电阻结构的特点

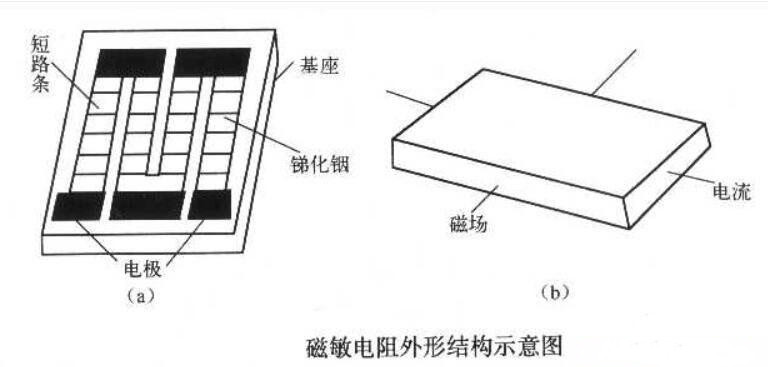

磁敏电阻是利用某些材料电阻的磁敏效应制成的,其外形结构如下图所示。磁敏电阻都做成片状,长、宽尺寸只有几毫米。为了提高灵敏度,电阻体经常做成弯弯曲曲的形状,并通过光刻等方法形成栅状的短路条。磁敏电阻多采用片形膜式封装结构,有两端和三端(内部有两只串联的磁敏电阻)之分。
