溢流阀的工作原理及使用注意事项

溢流阀工作原理

溢流阀工作时，是利用弹簧的压力来调节、控制液压油的压力大小。从图中可以看到：当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，当液压油的压力超过其工作允许压力即大于弹簧压力时，阀芯被液压油顶起，液压油流入，从图示方向右侧口流出，回油箱。液压油的压力越大，阀芯被液压油顶起得越髙，液压油经溢流阀流回油箱的流量越大o如过液压油的压力小于或等于弹簧压力，则阀芯落下，封住液压油进口。

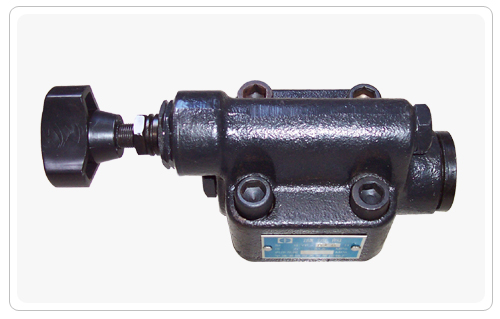

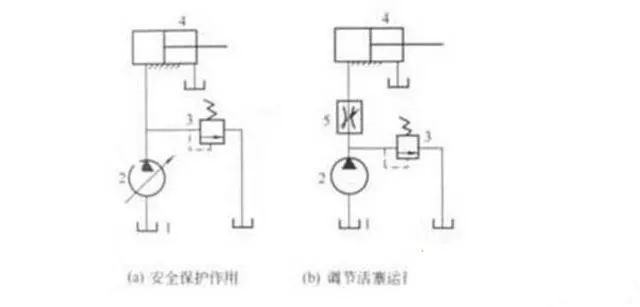

由于油泵输出的液压油压力固定，而工作油缸用液压油的压力总要比油泵输出液压油压力小，所以正常工作时总会有一些液压油从溢流阀处流回油箱，以保持液压油缸的工作压力平衡、正常工作。由此可见，溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。另外，溢流阀与节流阀配合，节流阀调节液压油的流量大小，可控制活塞的移动速度。

溢流阀的作用

定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。

安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。

实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。

对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

溢流阀的使用注意事项

1、应根据液压系统的工况特点和具体要求选择溢流阀的类型。通常直动式溢流阀响应较快，宜作安全保压阀使用；先导溢流阀启闭特性好，宜作调压定压阀使用。

2、应尽量选用启闭特性好的溢流阀，以提高执行元件的速度负载特性和回路效率。就动态特性而言，所选择的溢流阀应在响应速度较快的同时，稳定性好。

3、正确使用溢流阀的连接方式，正确选用连接件（安装底板或管接头），并注意连接处的密封；阀的各个油口应正确接入系统，外部泄油口必须直接接回油箱。

4、根据系统的工作压力和流量合理选定溢流阀的额定压力和流量（通径）规格。 对于作远程调压阀的溢流阀，其通过流量一般为遥控口所在的溢流阀通过流量的0．5％～1％。

5、应根据溢流阀所在系统中的用途和作用确定和调节调定压力，特别是作为安全阀使用的溢 流阀，起始调定压力不得超过液压系统的最高压力。

6、调压时应注意正确旋转方向调节调压机构，调压结束时应将锁紧螺母固定。

7、如果需通过先导式溢流阀的遥控口对系统进行远程调压、卸荷或多级压力控制，则应将遥控口的螺堵拧下，接入控制油路；否则应将遥控口严密封堵。

8、如需改变溢流阀的调压范围，可以通过更换溢流阀的调压弹簧实现，但同时应注意弹簧的设定压力可能改变阀的启闭特性。

9、对于电磁溢流阀，其使用电压、电流及接线形式必须正确。

10、卸荷溢流阀的回油腔应直接接油箱，以减少背压。

11、溢流阀出现调压失灵或噪声过大等故障时，要查明原因及时修复。修复时拆洗过的溢流阀组件应正确安装，并注意防止二次污染。
