知冷知热,更知“芯”:TCXO让时钟信号无惧温度挑战

发布时间:2025-04-11 阅读量:2728 来源: 我爱方案网 作者: 扬兴晶振

【导读】在各种电子设备中,晶振作为时钟信号的核心元件,其精度直接决定了系统的稳定性。由于石英晶体及周边电路元件受温度变化影响会发生热膨胀和参数漂移,晶振的频率往往随温度波动而偏移,从而影响整体性能。


TCXO温补晶振:为高精度而生


在各种电子设备中,晶振作为时钟信号的核心元件,其精度直接决定了系统的稳定性。由于石英晶体及周边电路元件受温度变化影响会发生热膨胀和参数漂移,晶振的频率往往随温度波动而偏移,从而影响整体性能。


对于5G通信、GPS定位及工业及军事设备等对频率稳定性要求极高的应用,温度变化带来的频率漂移是一大挑战。为此,TCXO应运而生。


TCXO:温度补偿晶体振荡器




温度补偿晶体振荡器(TCXO)是一种是一种通过内置温度补偿电路来减少环境温度变化对振荡频率影响的石英晶体振荡器。

其内部的热敏补偿网络能够感测环境温度的变化,并调整施加在晶体上的电压,以抵消温度变化带来的频率漂移,从而提高振荡器的频率稳定度。



高精度温补振荡器:YSO510TP


TCXO温补晶振的优势


动态温度感知,超高频率稳定度


TCXO通过内置温度补偿网络(集成温度传感器与补偿电路),构建出一套“动态频率校准系统”,从而使得TCXO在工作温度范围内保持极高的频率稳定度。


在-40℃ ~ +85℃温度范围内:


普通晶振的频率稳定度通常在 ±30PPM ~ ±50PPM


TCXO的频率稳定度可达到 ±0.1PPM~ ±2.5PPM,极大地提升了时钟信号的稳定度



YXC TCXO产品实测数据

(频率稳定度≤±2.5PPM@-40~85℃)


TCXO温补晶振典型应用


通信基站(5G/4G)


基站间对时钟信号的同步要求严格,误差需达到纳秒级;TCXO的±0.1ppm高稳定度确保信号精准同步,避免通话断线或数据传输冲突。


卫星导航(GPS/北斗)


卫星导航对于准确度的要求极高,可接受误差范围小,TCXO抗温漂能力能够保障极端环境下定位不漂移,从而满足精确导航定位。


工业自动化(工业机器人)


多设备协同作业要求精确时钟同步,TCXO的高可靠性与精确频率确保信号准确同步,降低机械臂碰撞风险并减少运行误差。


高端消费电子(智能手机/无人机)


智能手机/无人机等设备依赖TCXO的温度补偿功能与高频率精度,保障GPS/5G信号的稳定传输,从而提升整体性能。


TCXO温补晶振选型指南

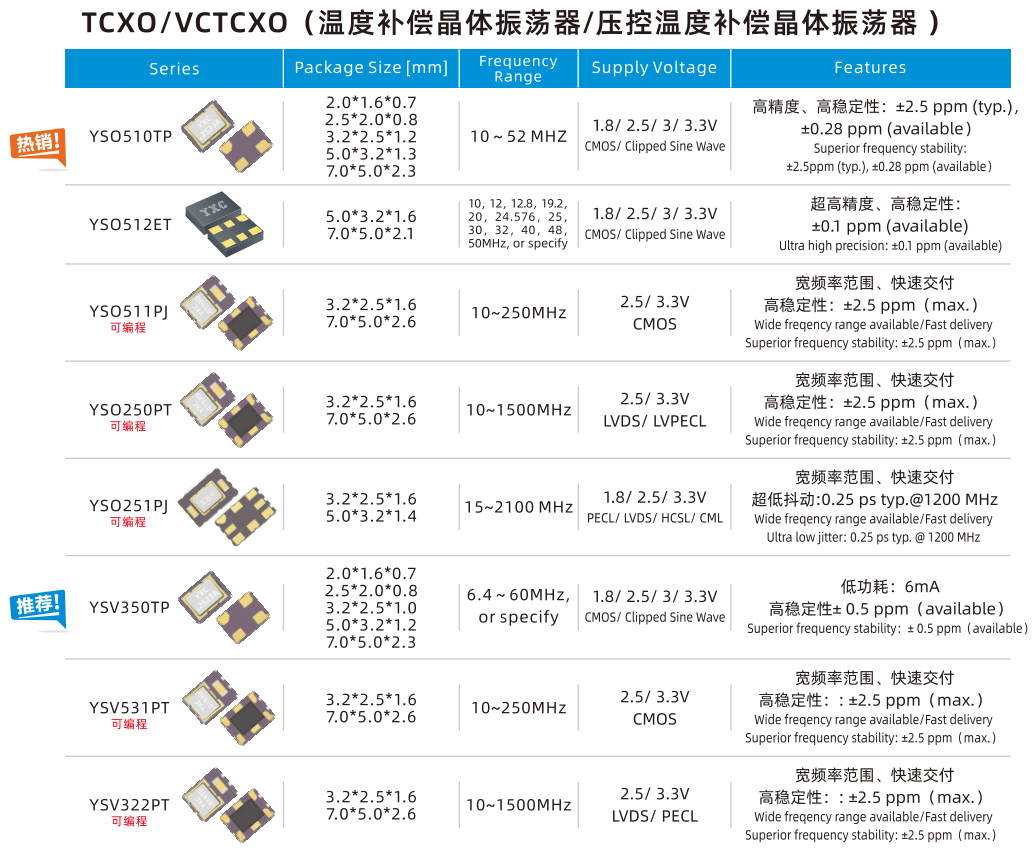

温补晶振选型表




本公司提供超高频率稳定度、微型化、低相噪、低功耗、超高频的TCXO产品组合。


1、单端TCXO  V.S  差分TCXO


单端TCXO:YXC提供CMOS与Clipped sine wave(削峰正弦波) 两类输出方式;常规温度稳定性为±2.5PPM(YSO510TP),温度稳定性最高可达±0.1PPM(YSO512ET)


差分TCXO:YXC提供包含LVDS、LVPECL、HCSL、CML等输出方式的温补晶振,如YSO250PT系列、YSO251PJ系列。


2、常规定频TCXO V.S 可编程TCXO


常规定频TCXO:频率稳定性高;YXC常规定频TCXO频率温度稳定度最优可达±0.1PPM(YSO512ET)


可编程TCXO:频率范围广;YXC可编程TCXO支持10 ~ 2100MHz范围内的频率任意烧录


3、温补晶振 V.S 压控温补晶振


如果需要同时具备温度补偿和电压控制功能的晶体振荡器,建议选择压控温度补偿晶体振荡器(VCTCXO),如YSV350TP、YSV531PT等。
