高精度运动控制中的电感式编码器核心性能优势与分析

编码器作为工业自动化与智能制造的核心组件，凭借高精度、实时反馈和智能化控制等特性，广泛应用于机器人、自动化控制、数控机床、电梯、新能源等领域，同时，作为实现精准控制和反馈的关键部件，其性能优势直接决定了整个系统的稳定性和控制精度。

电感式编码器的优势在于以下几点：

· 分辨率高

电感式编码器能够提供亚微米级的精度和高分辨率，适合对精度要求较高的应用场景。

· 抗干扰强

电感式编码器不依赖光学元件，因此不易受灰尘、油污等污染物的影响，适用于恶劣的工作环境。

· 温度稳定

相比其他编码器类型，电感式编码器在高温和低温环境下具有更好的稳定性。

· 寿命延长

由于没有接触部件，电感式编码器磨损较少，寿命更长，适合长时间持续工作的设备。

快包分析师推荐HPM5300和APM32E030高性能MCU的编码器应用方案，保障高精度测量性能的同时，兼顾技术创新与成本优化，丰富的片上资源可满足编码器产品的创新应用需求，能够帮助需要编码器应用的终端设备制造商选用即插即用方案PCBA。

即刻扫描二维码！可申请免费样片及方案技术资料

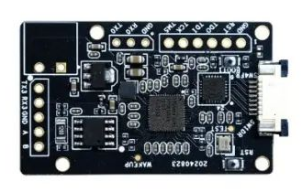

HPM5300电感编码器方案

方案基于HPM5300高性能MCU芯片的20位全自制电感编码器，采用三相磁场方式，相对于普通磁场，具备更强的抗干扰性，并且在PCB线圈走线和电磁仿真结果显示各项性能指标优。方案具备先进的软硬件技术设计、高稳定性和可靠性、灵敏的响应速度、较强的抗干扰能力等特质。

方案优势：

· 芯片内置1 MB Flash，288KB SRAM

· 集成16bit ADC、12bit DAC以及运放

· 配置两个八通道的PWM模块，同时引入PLB可编程逻辑单元

· 具备灵活性及开发便利的软解码

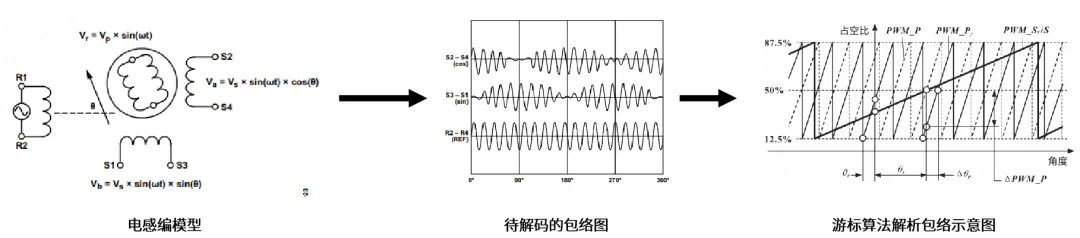

方案提供的软解码从动态的包络的信号中，通过游标算法解析包络，提高位置辨识分辨率。

· 高速的响应控制

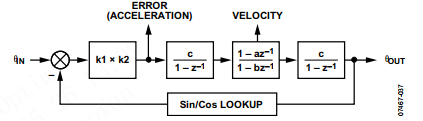

方案采用的是RDC环路模型，在4.4MHz激励下，分辨率可高达20bit。

· 丰富接口：4路CAN-FD、多路UART/SPI/I2C以及USB OTG内置HS PHY。

HPM5301电感式编码器方案

电感式编码器是基于先楫HPM5301平台构建，融合先进算法，精准定位高精度、高可靠性的非接触式测量领域，在复杂工业环境下，其依然能够精准、稳定地达成信号采集与输出任务，信号传输精准度偏差控制在极小范围内，抗干扰性能符合工业级高标准要求。

采用紧凑化设计理念，结构精巧，安装流程简易便捷，在机器人关节的精密动作控制、汽车制造的自动化生产线、数控机床的高精度加工以及精密机械加工等领域均具备高度适配性。

即刻扫描二维码！可申请免费样片及方案技术资料

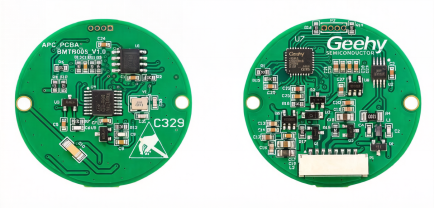

APM32E030磁电式绝对值编码器方案

方案是基于APM32E030基础拓展型MCU 设计的 17 位磁电式绝对值编码器，支持1kbytes EEPROM 读写功能，支持协议转换、数据处理、算法补偿等功能，可应用于伺服电机、机器人关节电机、AGV小车、机械臂、数控机床、纺织机等领域。

方案优势：

· 搭载Cortex-M0+内核主控MCU芯片，主频最高可达 72MHz

· Stop 模式电流低至 17μA；Standby模式电流低至 5.4μA

· 高速UART：最高通信速率 6Mbit/s，满足 2.5Mbit/s 或 5Mbit/s 编码器协议应用

· 高速SPI：最高通信速率 18Mbit/s，可快速读写单圈编码器芯片数据

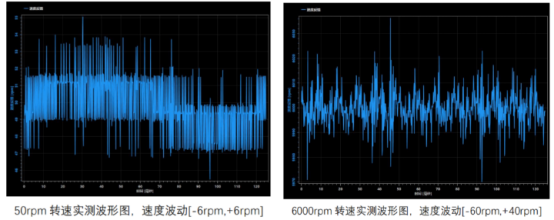

方案转速实测波形图：

方案特点：

· 17 位单圈分辨率，校准前角度精度＜±0.5°，校准后角度精度＜±0.07°

· 16 位多圈信息，电池供电期间，静态平均电流小于 30μA，1100mAh 电池使用寿命至少 5 年

· RS485 通信速率最高 5Mbps，缩短通信时间，提高数据传输实时性

· 电路板直径小至35mm，可应用于 40mm 法兰的伺服电机

· 获取单圈位置的基础功能，多圈数据、掉电保持及掉电计圈功能

· 具备电池电压、磁场过弱、电池电压错误、圈数溢出错误、单圈/多圈错误等预警报警功能
