【源代码、原理图开源】支持EtherCAT通讯的总线型伺服驱动器方案

传统伺服系统在多轴高动态协同场景下面临着严峻挑战：脉冲指令易受干扰、传输延迟不稳定，且各轴间同步依赖硬件触发信号，难以实现超过32轴以上的精确同步。这一局限性严重制约了精密电子装配、高速包装机器人等对时序一致性要求极高的应用发展。

总线型伺服驱动器方案是现代工业自动化领域中用于实现多轴伺服系统精准控制和高效协同的先进技术方案，采用EtherCAT工业以太网协议，支持高速实时数据传输，同步精度可达微秒级，更适用于多轴协同运动控制场景。

相较于传统方案，它不仅解决了长距离传输中的实时性劣化问题，更通过“一网到底”的拓扑结构，使轴数扩展几乎不受限制，同时支持在线参数调整与实时状态监控。

我爱方案网配合原厂生态，推荐基于极海APM32F425/427、先楫HPM6E00开发的全套伺服驱动器整机方案，方案整套代码开源可交付，能帮助工程师快速、低成本地实现产品原型设计到量产。

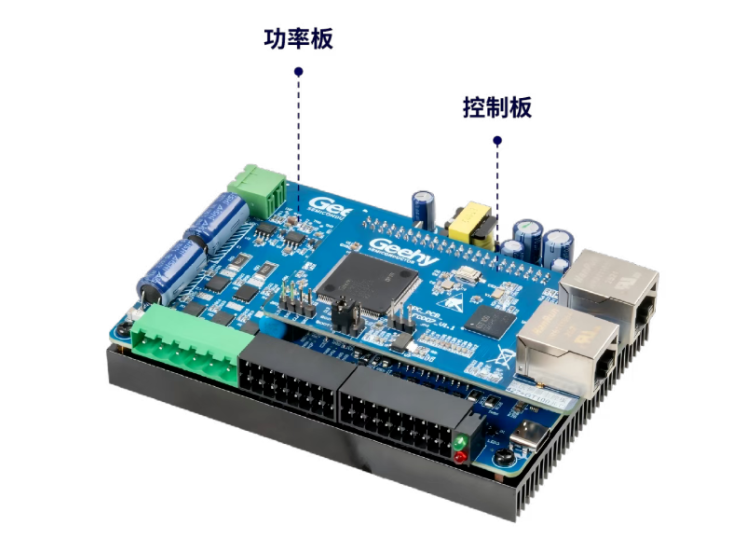

极海APM32F425/427系列总线型低压伺服方案

方案基于极海自主研发的APM32F425/427系列高性能拓展型MCU，主频240MHz，稳定支持位置、速度、转矩三种闭环控制模式，可无缝覆盖精密定位、平稳调速、恒力输出等绝大多数伺服应用场景。

方案参数：

• 输入电压：20-70V

• 典型功率：400W

• 控制周期：62.5us（16kHz）

• 转速范围：-4000~4000rpm

• 编码器类型：增量编码器、绝对值编码器（RS485）

• 控制模式：力矩模式、速度模式、位置模式

• 额定输出电流（Arms）：10

• 最大输出电流（Arms）：25

应用场景：

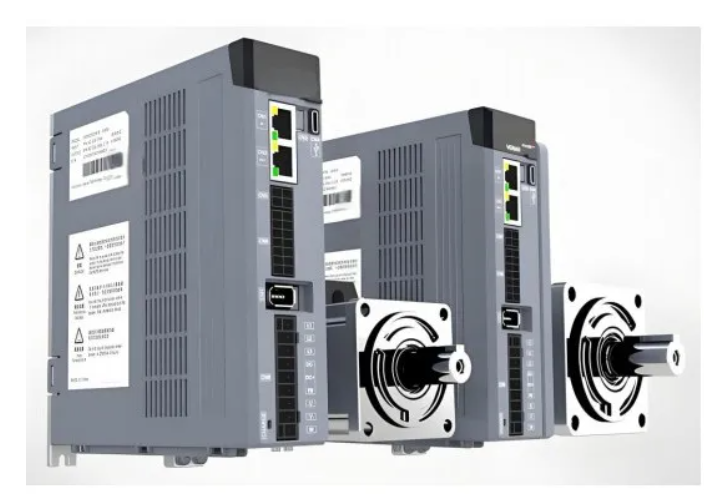

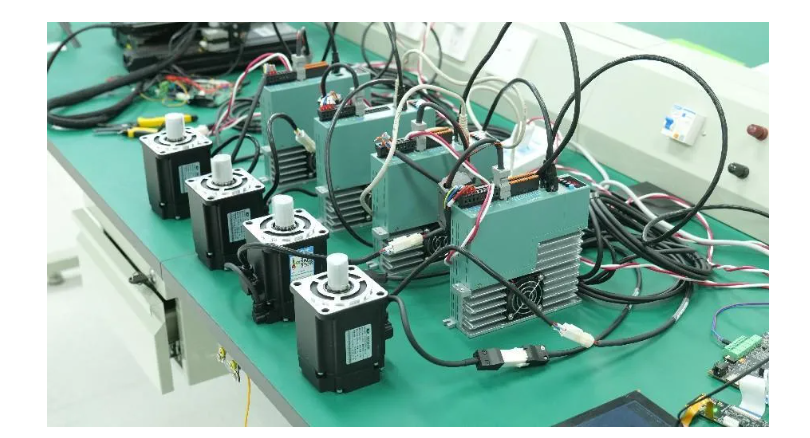

先楫HPM6E00伺服驱动器整机方案

先楫HPM6E00伺服驱动器支持单相AC~90V- AC~253V 电源供电，配合100W~750W 高响应伺服电机（电机搭配17位绝对值编码器），实现全闭环功能，电机运行安静平稳。该方案支持适配电机、支持EtherCAT总线控制，支持DI输入和DO输出，具备过流、过压、过载等保护。该方案应用于电子制造、锂电、机械手、包装、机床等行业的自动化设备，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率。

方案参数：

• MCU：HPM6E80 (只使用了CPU0)
• 输入电压范围：AC~90V- AC~253V
• 额定功率：750W
• 额定电流：5A
• 额定转速：3000RPM （根据适配电机）
• 适配电机：5对极伺服电机
• 编码器：电机适配17位绝对值编码器(多摩川)
• 支持通讯方式：EtherCAT (支持CiA402协议)

• 支持的操作模式：CSP，CSV，CST， PP、PV
• 丰富的回零HM模式；
• 位置、速度、力矩三环控制；
• 上电软起动、掉电电机绕组短路等；
• 保护功能：过流、过压、欠压、过载、堵转、过热等

先楫HPM6P00低压脉冲伺服方案

方案基于先楫高性能MCU HPM6P00系列MCU开发，双核600MHz，1M flash，RISC-V内核，自主可控程度高，整个硬件电流执行周期仅需200ms，完全做到PWM占空比即时更新，大大提高了电流环的宽度，充分提升系统的快速响应和鲁棒性。方案支持0~72VDC输入，脉冲分频输出；支持RS485\RS232\CANFD\USB等丰富通讯方式，适用于数控机床、锂电、3C、太阳能、自动化产线、纺织等场景。

方案详细规格参数如下图：

扫码可申请免费样片以及获取产品技术规格书
