在射频通信、GNSS定位、高速数字电路等领域，温补晶振（TCXO）作为核心时钟源，其输出波形的选择直接影响信号完整性、功耗及系统电磁兼容性。目前市场主流产品通常提供两种输出选项：CMOS方波和Clipped Sine Wave（削顶正弦波）。两者虽同为单端输出，但在电气特性、应用场景上存在本质差异。
1、CMOS输出波形（推荐型号：YSO511PJ，YSO512ET，YSO510TP）

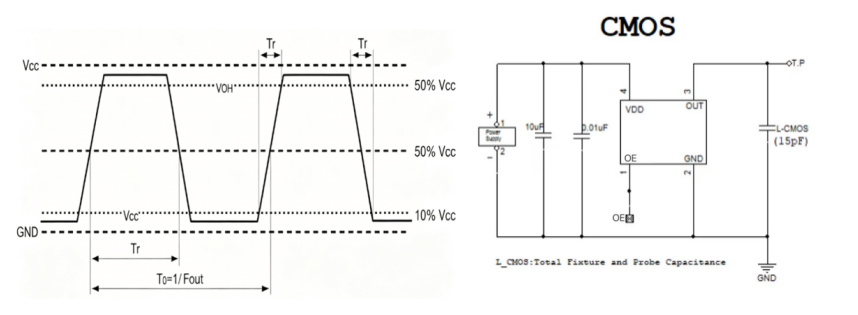

CMOS输出边沿陡峭，高低电平贴近电源 (GND~VDD)，标准数字逻辑波形。
波形特征：陡峭的上升/下降沿（上升下降时间ns级），高低电平保持平坦。
幅度：通常 VOH ≥ 0.9 * Vcc，VOL ≤ 0.1 * Vcc。
谐波成分：因边沿陡峭，含有极其丰富的奇次谐波。
输出负载：15PF
2、Clipped Sine Wave输出波形（推荐型号：YSO512ET，YSO510TP）

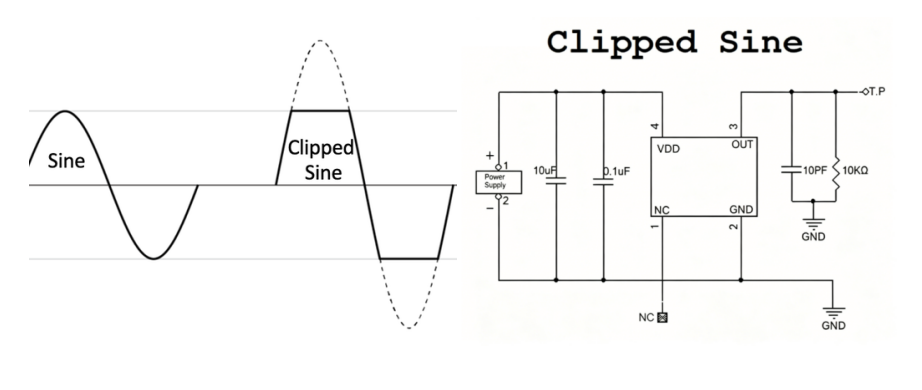

Clipped Sine Wave 是在正弦波基础上，通过限幅电路将波形的顶部和底部“削平”，但保留了正弦波的圆滑过渡特征。
波形特征：上升/下降沿较缓（类似正弦），仅峰值处被削平。
幅度：低摆幅，标准电平通常为 0.8Vpp ~ 1.2Vpp（峰峰值）。
谐波成分：谐波分量远少于CMOS方波，接近纯净正弦波的频谱，EMI 辐射低。
输出负载：10KΩ//10PF
波形选型指南：
① 看接收端的时钟输入引脚手册：
如果有明确“AC-coupled”或“0.8Vpp Clipped Sine”字样，建议选择 Clipped Sine Wave。
如果标注逻辑阈值Vih/Vil（如0.7*Vcc） 建议选择CMOS。
② 再看系统功耗与EMI敏感度：
电池供电且含GPS/蜂窝射频模块，建议选择Clipped Sine Wave。
纯数字板卡，有专用时钟分配器，建议选择CMOS。
