揭秘光刻机“心脏”:准分子激光如何点亮芯片制造的微观世界?

发布时间:2026-07-15 阅读量:91 来源: 发布人: Liv

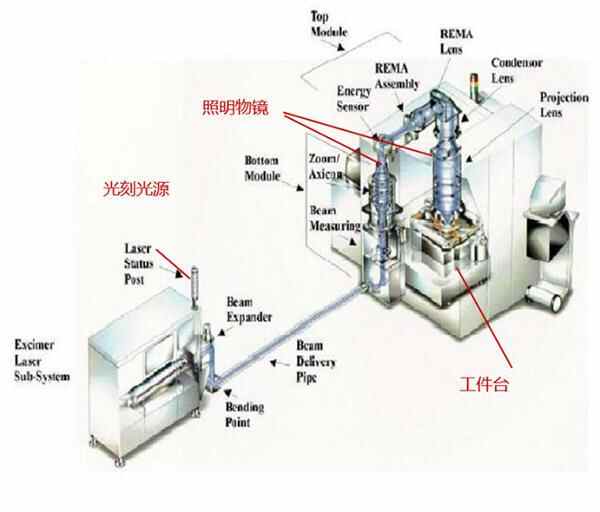

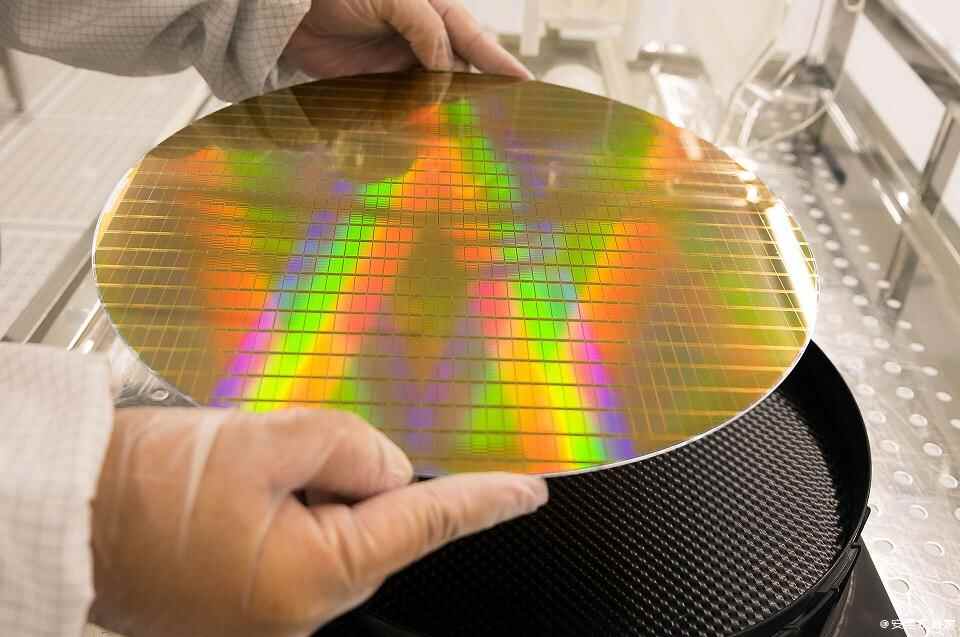

在半导体制造的宏大叙事中,光刻机常被誉为“半导体工业皇冠上的明珠”,而光刻光源则是这颗明珠中最核心的“心脏”。深紫外(DUV)光刻光源通常采用氟化氩(ArF)或氟化氪(KrF)准分子激光技术,在硅晶圆上实现纳米级电路图形曝光。然而,这一决定芯片制程精度的核心部件,却有着一个常被外界忽视的硬核属性——它不仅是高端装备,更是极具刚需属性的“高频耗材”。




耗材属性:为什么光源必须定期“换心”?


光刻光源系统集成了精密光学、高压电源、机械结构、测量控制及气体管理等多学科尖端技术,其运行环境极为苛刻。在持续的高能激光输出下,系统内部组件会不可避免地发生物理损耗。行业数据显示,一套深紫外光刻光源系统内,有70%以上的零部件在6至12个月内就需要进行更换替代,并需要专业的持续技术支持。一旦维保脱节,整个光刻机系统将面临停机风险。这种“高频更换”的技术特性,决定了光刻光源赛道天然具备极强的耗材属性。


技术壁垒:全球稀缺的“入场券”


光刻光源的商业价值,首先建立在极高的技术壁垒之上。全球范围内,仅有ASML等极少数企业掌握成熟的ArF、KrF准分子光源全套技术。由于涉及复杂的光学设计与精密制造,这一赛道的全球竞争者极其稀少。对于国内晶圆厂而言,光源的采购与维保长期受制于海外厂商,面临技术封锁与售后限制。因此,能够实现自主研发与量产配套的企业屈指可数,这种“物以稀为贵”的技术壁垒,直接赋予了该赛道突出的盈利水平与极强的供应链安全价值。


双轮驱动:存量维保与增量扩容的市场共振


基于耗材属性,光刻光源赛道展现出了区别于传统半导体设备赛道的独特商业逻辑:它不完全依赖下游晶圆厂的扩产周期,而是兼具“存量复购”与“增量扩容”的双重确定性。


在存量市场方面,当前国内DUV光刻机保有量约1500台。依托光源组件高频更换的刚性需求,仅存量设备的维保与替换,每年就能撬动100亿至200亿元的市场规模。在增量市场方面,随着国产DUV光刻机的持续突破与国内晶圆厂的扩产,新增配套光源每年将释放约30亿至50亿元的空间。


这种“存量+增量”双市场发力的模式,使得光刻光源赛道具备了极强的抗周期能力。无论行业处于扩产期还是平稳期,产线对光源组件的消耗与替换需求始终存在。这为国产替代提供了一个清晰的商业化落地路径,也让这一高壁垒赛道展现出长期且确定的经济价值。




硬核科普:准分子激光是如何“发光”的?


要真正理解光刻光源的技术壁垒,就必须深入其底层的物理原理。深紫外光刻机之所以能雕刻出极其微小的电路,核心在于光源的波长足够短。目前主流的深紫外光源,正是通过“准分子激光器”来实现的。


“准分子”(Excimer)是一个奇妙的物理概念,它指的是在激发态下才能短暂稳定存在的分子。以KrF(氟化氪)激光器为例,其工作介质是氪气和氟气的混合气体。当系统施加高压脉冲放电时,高能电子与气体分子发生剧烈碰撞,促使原本化学性质稳定的氪(Kr)和氟(F)结合,形成处于激发态的KrF准分子。


这种激发态极不稳定,当准分子瞬间跃迁回基态并分解还原为原本的原子时,多余的能量就会以激光的形式释放出来,产生波长为248纳米的深紫外光。同理,ArF(氟化氩)激光器则能产生波长更短的193纳米深紫外光。


为了实现极致的曝光精度,现代光刻光源通常采用“双腔准分子激光器”结构。系统首先在一个主放电腔内产生“种子光”,并通过线宽压窄模块对光谱进行极其严苛的筛选;随后,种子光被导入功率放大腔进行能量放大,最终输出满足光刻工艺要求的高能深紫外激光。这一过程对输出稳定性、光谱带宽以及系统协同的要求达到了极致,任何微小的波动都会导致芯片良率大幅下降。
