8K鼠标方案上新，可提供Demo样机、完善的例程和SDK，以及软件代码，可二次开发

近段时间，高端无线产品性能大幅提升，相比常规蓝牙133Hz回报率，8kHz回报率作为市场最高标准，每秒上传8000个数据包。以鼠标为例，位置每秒更新8000次，刷新率较常规蓝牙提升了60倍，超低延迟、极速响应，已成为专业无线设备性能评估的重要指标。

8000Hz回报率代表每0.125ms完成一次数据上报。真8K要求按键扫描、传感器采样、运算、灯效处理全部在125μs周期内完成。一旦处理耗时超标，错过USB发送窗口，就会引入额外延迟，这也是伪8K和真8K的本质区别。

我爱方案网推荐基于NORDIC和NXP高性能MCU开发的 8K Report Rate 电竞鼠标方案，使用支持 8K Report Rate 的原相 Sensor，方案提供Demo样机、完善的例程和SDK，以及软件代码，鼠标功能增改容易，客户可以基于方案基础上进行自己的硬件修改，软件优化，以更快的速度完成产品的开发。

扫码可申请免费样片以及获取方案demo资料

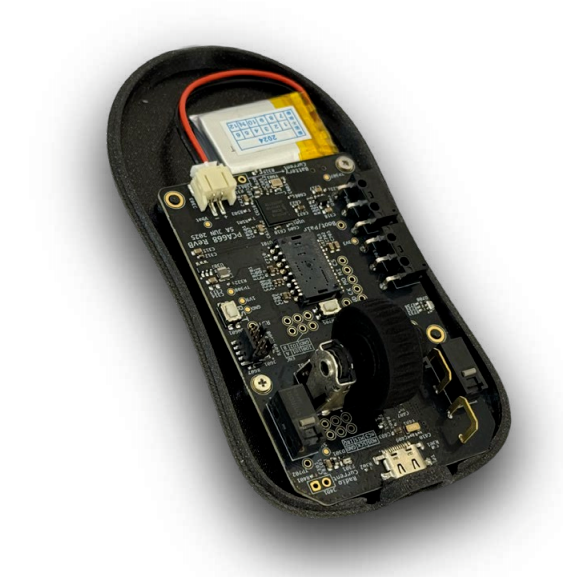

8K 低延迟UWB鼠标开发板方案

本参考设计套件展示了SPARK SR1120超宽带(UWB)收发器的性能优势，具备高轮询速率、超低延迟、卓越能效以及抗干扰能力。借助SPARK的UWB架构，该设计实现了与有线级响应相当的无线游戏性能。

方案集成了一款光学传感器(带有照明功能)，该传感器能够支持高达8千赫兹的polling速率。无线子系统可根据不同polling速率进行配置。此外，一个附加的辅助数据通道可实现对LED及其他定制外设的控制。该参考设计采用 NORDIC微控制器，并完整包含了所有设计文件，旨在简化针对特定应用的实现过程。

方案优势：

1、主控最新 NORDIC 芯片+UWB 低功耗芯片。

2、手指点击到电脑信号延迟 145us。

3、无线部分功耗约 5.553mW，是 BLE 的 1/25。

平均功耗小于 15.45mW（不包含 sensor 功耗）

4、免疫 wifi、2.4G 干扰。（干扰环境保持真 8K 不降速）

5、可与 wifi、BLE、2.4G 共存。

6、发射功率可调，更适合网吧环境。

可交付设计文件：

SPARK SDK

鼠标和加密狗固件

原理图、PCB布局、物料清单

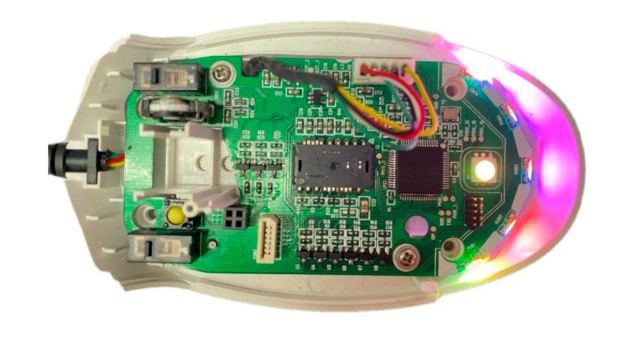

NXP LPC5516 8K Report Rate 电竞鼠标方案

本方案是一款高回报率游戏鼠标，支持 USB 连接方式，具有 USB 睡眠唤醒功能。方案采用 NXP LPC5516 芯片，该芯片内置 256KB FLASH 和 96KB SRAM，片上带有一路 CAN-FD 控制器， 5 个通用定时器 CTIMER，1 个状态可配置定时器，1 个看门狗定时器，8 个 Flexcomm 串行 接口(可以任意配置为 UART，SPI，I2C 或者 I2S)，1 路 50MHz 高速 SPI， 1 路 16 位 2.0Msps 采样率的 ADC。

功能概述:

• 有线鼠标方案，支持 USB 连接

• 滚轮工作方式:双向、光电式

• 采用光学传感器 PAW3399DM-T4QU，DPI 高达 20000

• USB Report Rate 可达到 8K 传输频率

• 支持 RGB 灯效(呼吸灯、跑马灯、智能循环灯效果)

• 支持上位机通信协议，修改任意按键功能以及切换灯效

• 支持 USB 升级，更新固件
