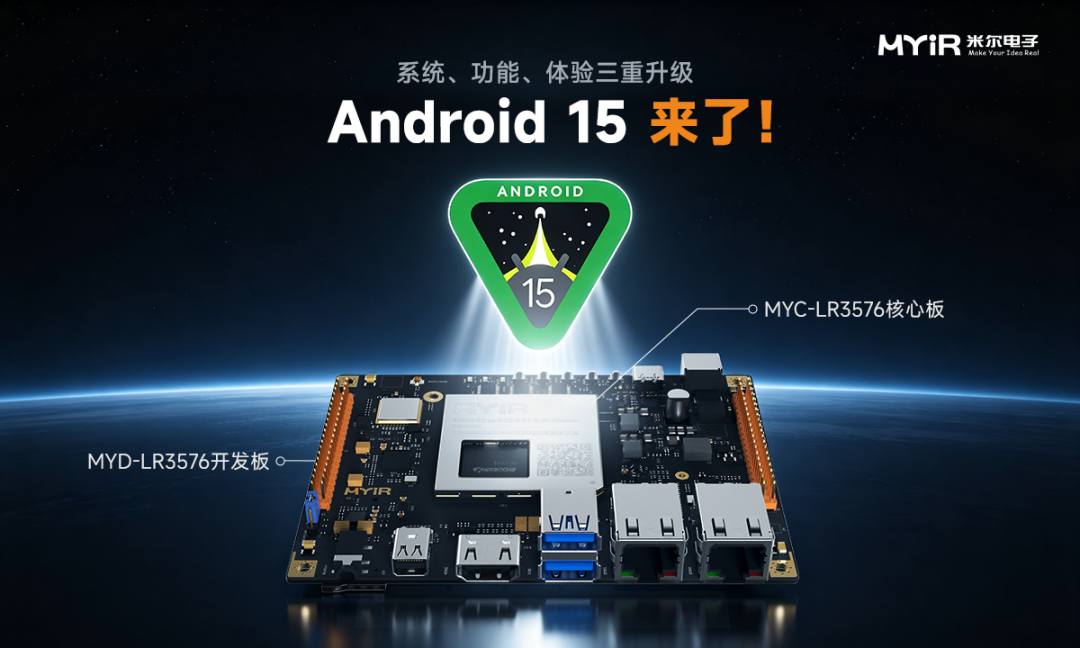

【引言】米尔电子 MYD-LR3576 Android V2.0.1 现已正式发布。继 V1.0.0 版本支持 Android 14 后，本次发布将系统升级至 Android 15，并围绕系统基线、板级功能和使用体验进行三重升级。新版本针对 MYD-LR3576 硬件完成整机适配与验证，提供更新、更完整、更易部署的 Android 开发基线。

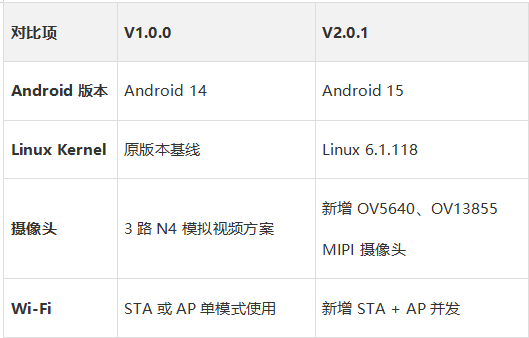

一张表看懂 V2.0.1 升级从 Android 14 迈向 Android 15，V2.0.1 不仅更新了系统平台，也将更实用的摄像头、无线并发能力和调试体验纳入正式版本。
系统升级：从 Android 14 到 Android 15
V2.0.1 并非将通用 BSP 直接烧录到硬件，而是围绕 MYD-LR3576 接口与外设进行板级调试，让开发者能够从可用的整机环境直接开始业务开发。
SYSTEM · 新一代软件基线：Android 15 + Linux 6.1.118
本次版本基于 Rockchip RK3576 Android 15 BSP，完成 MYD-LR3576 产品配置、内核设备树、硬件驱动与系统镜像适配。更新的 Android 平台为后续应用迭代、系统维护和生态兼容提供长期基础。
客户收益：无需从Rockchip通用BSP重新梳理板级差异，可直接基于已验证镜像开展APK、系统定制和整机开发。
功能升级：重点补强视觉与网络能力
1.多显示接口与触摸支持完成 MIPI-DSI、HDMI、DP 及触摸屏适配，覆盖嵌入式人机交互与外接显示等终端形态。
2.OV5640 与 OV13855 双摄适配
打通两款 MIPI 摄像头的采集与成像链路，为预览、拍照及视觉类应用提供开发基础。
3.Wi-Fi STA + AP 并发 设备连接上级
Wi-Fi 的同时可开启热点，适合现场配网、近端调试和数据交互。
4.多样化通信能力
适配网口、Wi-Fi、蓝牙与 4G，方便项目按现场条件选择有线、无线或移动网络。
5.常用外设和存储就绪
USB、U 盘与 TF 卡已完成验证，满足数据导入、本地存储和外设扩展等常见需求。
AI · NPU DEMO
RKNN目标检测示例，加快AI应用验证
SDK集成RK3576 NPU驱动、RKNN运行库及RKNN YOLO示例应用。接入摄像头后，开发者可从现有Demo入手，验证图像识别、目标检测等端侧AI场景，再向自有模型和业务逻辑扩展。

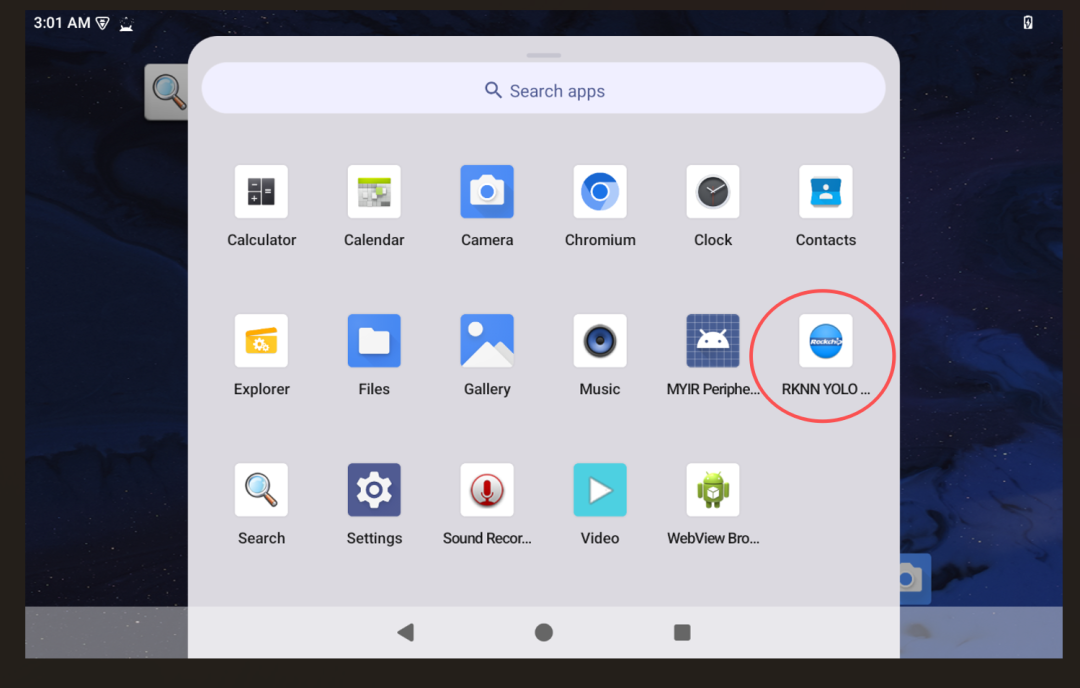

RKNN YOLO测试APK

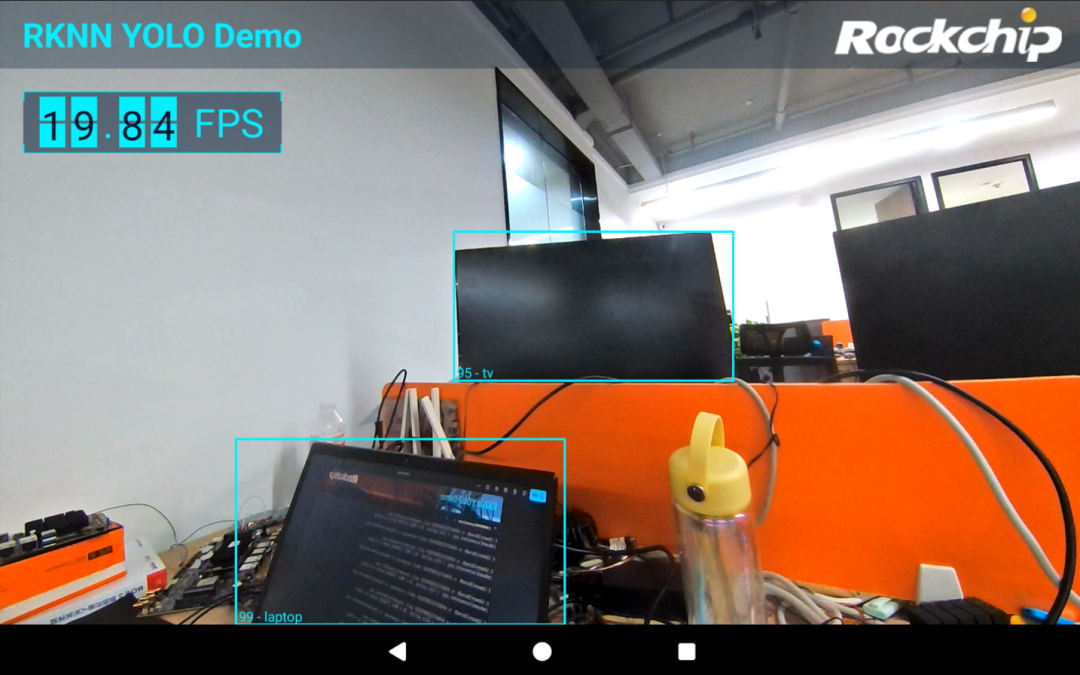

NPU目标检测运行结果
客户收益：摄像头链路与NPU开发资源在同一SDK中就绪，便于搭建从图像采集到AI推理的原型。
从“能运行”到“可直接开发”
V2.0.1 把显示、摄像头、联网和外设适配归入同一个已验证基线，减少客户在通用 BSP 上重复调试底层硬件的工作量。
V2.0.1 带来的实际收益
缩短开发周期:从已打通的硬件链路开始，把精力集中在应用与产品差异化上。
降低部署成本:多种显示、网络和存储方式为不同现场提供选择。
版本可复现:通过固定 Manifest 快照与发布 Tag 锁定源码状态，方便维护和回溯。
适用于多种智能终端凭借 RK3576 平台与已完成的 Android 板级适配，MYD-LR3576 可用于以下产品方向：工业 HMI、智能显示终端、边缘数据采集、机器视觉、自助服务终端、远程运维设备等。
