构建可靠的数字机顶盒电源系统

中心议题：
    * 构建可靠的数字机顶盒电源系统
解决方案：
    * 高性价比的系统电源方案

数字机顶盒(STB)在日常生活中已经日益普及，它是一种将数字信号转换为模拟信号的变换设备，它把数字化压缩的音视频信号还原为模拟信号送入普通电视机。在中国使用的是欧洲的DVB标准，该标准包括DVB-C(有线传输)、DVB-T(地面无线传输)、DVB-S/S2(卫星传输)和DVB-H(手持式传输)。在家用视频影音系统中，我们接触最多的就是DVB-C(有线传输机顶盒)，采用的音视频压缩标准为MPEG-2。本文主要介绍数字机顶盒DVB电源系统的构建。

普通的家用STB采用DVB-C标准，仅提供音视频信号的解码和数字模拟信号的变换功能，功能单一、结构简单，大致的系统框架和功能模块如图1所示(绿色部分)：仅仅只是将输入音视频信号解码变换成模拟信号供给电视机。其中闪存和EEPROM用于存储用户和识别信息，IR部分用于遥控控制，智能卡用于存储ID信息。事实上，目前不少IC公司将视频信号处理的MPU和信道解码芯片合二为一(如海思、MTK等)，这就大大降低了系统的复杂度。


不过，电子产品的功能越来越多样化是永恒不变的趋势，随着三网合一的呼声越来越高，IPTV产品越来越受到消费者的青睐，在这种情况下，STB的功能块大幅增加(如图1蓝色部分)。STB又加入了以太网、USB2.0、HDD、HDMI甚至是WiFi功能。功能块的增多，导致了电源供电系统的复杂(普遍供电系统都需要三种到四种电压)，同时由于外围功能的增加，MPU运算的电流也会增加，系统功率将显著提升。

另一个趋势也在推动着STB的更新换代。目前家用的机顶盒多为SD-STB(标清机顶盒)，随着HDTV的普及，SD-STB正逐渐为HD-STB(高清机顶盒)所取代。由于高清视频信号的处理量非常大，因此MPU的内核电流大幅增加，同时外围硬件资源的配置也会增多，系统功率会普遍提升。

在这种条件下，如何构建稳定可靠的DVB电源呢？为配合不同的电源需求，无锡芯朋微电子有限公司研发了一系列电源芯片，专门配套用于DVB电源系统中。其中包括：


AP2406/AP2306：2～6.5V输入，输出700mA同步降压DC-DC。APS2408/AP2308：2～6.5V输入，输出800mA同步降压DC-DC。APS2310/2312/2315/2420：2～6.5V输入，输出1～2A同步降压DC-DC。AP2952/AP2953：4.75～21V，输出2/3A同步降压DC-DC。

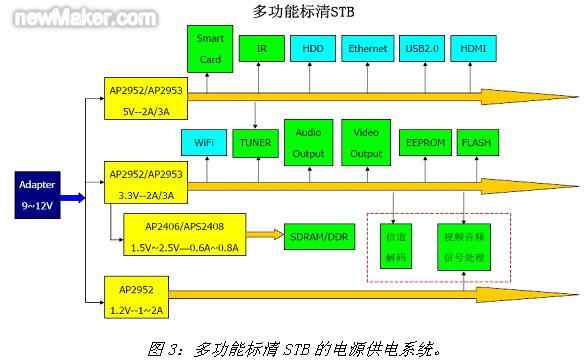

用这些芯片我们可以构建如图2至图4所示的电源供电系统。

1
无锡芯朋微电子有限公司专业致力于电源芯片产品的开发，针对不同的电源系统要求，可以合理地给出高性价比的系统电源方案。产品电压覆盖3.3～21V，可以广泛应用于各种分布式电源系统中。优秀的同步降压功能，可以最大程度的较少系统的功耗。随着HDTV、IPTV趋势的临近以及STB产品功能复杂化，LDO类产品(如1117)，双极降压类产品(34063，2410)已经远远不能满足系统对能效和功率的要求。芯朋微电子研发的DC-DC同步降压系列产品，可以有效地提高能效，提升系统功率密度，对于产品的小型化、多功能化以及多样化具有显著的推进作用。无锡芯朋微电子也将致力于研发和推广效率更高、工作更可靠、性价更优良的芯片。
