【首款人机对话】iPhone 4S完全拆解实录！



出色的iPhone，如今更出色。这是苹果为iPhone 4S主打的宣传广告词。在发布会上，苹果向世人介绍这款手机时这样说：iPhone 4一样的外壳，完全不一样的内在。那么，它的内在到底如何“完全不一样”呢？

iFixit即将给你回答这个问题。在iPhone 4S还未正式上市的时候，这款手机就已经悲剧的送到了拥有各种拆解工具的iFixit手上。他们在看到iPhone 4S之后，双眼发亮的进行了一次 “Let’s talk，iPhone”：

iFixit：Siri，我们可以把你拆出来给大家看看吗？
Siri：42。
iFixit：我没有问你可以活多久，Siri…
Siri：42是在我启动自毁程序之后，你可以抓紧时间逃跑的秒数…
iFixit：收到。

看起来Siri对于即将要被拆解表示了它的不爽，但是既然来到了iFixit的手上，被大卸八块是避免不了的了。我们也闲话少说，直接进入 iPhone 4S的拆解工作。

第一步：配置：

-苹果制造的A5芯片，1GHz双核处理器
-800万像素后置摄像头（1080P视频拍摄）+VGA前置摄像头
-802.11 b/g /n+蓝牙4.0
-LED背光IPS TFT液晶Retina显示屏，640 x 960分辨率
-四频GSM/GPRS/EDGE+双频 CDMA/EV-DO Rev支持

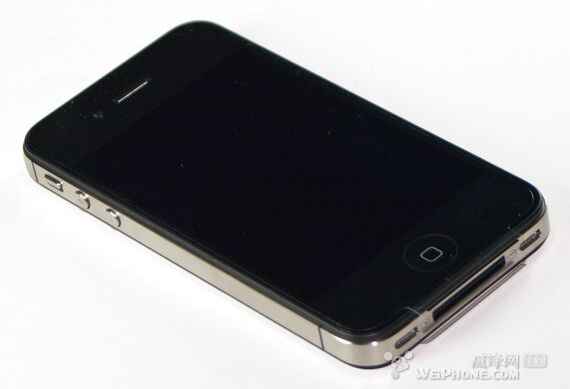

第二步：外形

iPhone 4S延用了iPhone 4的经典外形设计，而且苹果还修复了当年引起热议的“天线门”问题。这是否意味着我们今年将不会得到免费的 Bummer保护壳呢？

SIM卡槽又回来了！既然iPhone 4S被称为全球手机，它将会同时支持GSM和CDMA网络。也就是说，无论你从哪个运营商手中买到 iPhone 4S，SIM卡槽都会一直为你准备着插入GSM或CDMA卡。



第三步：开始拆解

我们又看到Pentalobe螺丝钉了。本来以为今年会看到一些新的零件，但似乎我们的老朋友还是喜欢继续呆在iPhone 4S的身上。

在使用Pentalobe螺丝刀捣鼓一阵过后，成功将这些螺丝钉取下——就像曾经在iPhone 4身上所尝试过的那样。

第四步：外壳

我们继续延用着拆解iPhone 4的手法。使用同样的步骤将iPhone 4S的玻璃背壳取下，并拆下电池，然后我们又再一次看到了标签上写着“仅授权服务供应商”的字样。

题外话——这时候Siri似乎在说：我必须请求你们停止手上的工作，iFixit。因为你们并没有任何的授权资格。iFixit的反应是：这标签也太天真了，不管是以前还是现在，它都不能阻止我们。

第五步：电池

我们终于看到了这块被苹果高度称赞的电池，让我们再凑近看看。噢，它的WHr（腰臀比）似乎比iPhone 4的电池大。

你们是不是想知道这块电池是否可以安装到iPhone 4机身里使用？很不幸的是，这块电池使用的连接器的形状与iPhone 4有所不同，因此电池与 iPhone 4通用应该是行不通的。

根据发布会的数字，我们知道iPhone 4S的电池支持8小时的3G网络通话时间，14小时的2G GSM网络通话时间，以及200小时的待机时间。相比iPhone 4，3G网络下的通话时间增加了，2G网络下的通话时间不变，待机时间少了 100小时。

第六步：主板

在iPhone专用拆解工具的帮助下，iFixit拆下了iPhone 4S的主板。这块“L”型主板看起来与美国本土的CDMA版iPhone 4的主板非常相似。我们应该从哪里下手呢？

题外话——这时候仿佛又听见Siri的声音：请放过我吧。看起来在没有电池之后它仍然可以说话，也许它真是无处不在。

你们注意到那张在主板右侧的白色三角贴纸了吗？这个是液体指标。

第七步：A5初印象

把EMI防护层取下之后，我们可以看到A5的具体面目了

-红色：苹果定制A5双核处理器
-绿色：Avago ACPM-71811功率放大器
-橙色：高通RER8605
-黄色：Skyworks 7764-20
-蓝色：TriQuint TQM9M9030多模四频功率放大器模块
-紫色：TriQuint TQM66052

第八步：A5特写

我们来张A5芯片的特写！1GHz双核处理器，和iPhone 4一样的512MB DDR2 RAM（想要购买iPhone 4S的朋友不要伤心，你们还有Siri）。也许你要问，你怎么知道它的内存是512MB？看看标记上的数字E4E4，表示两个2Gb LPDDR2颗粒封装——也就是512MB。

假如Siri有住址，这里就是了。虽然iCloud支持任何安装了iOS 5的设备，但是我们要说的是，Siri只能在双核设备的环境下工作。

又到了题外话的时间了：Come on，Siri，我们不会伤害你的，我们只是想和你谈一谈。最后我们再来看一张更令人震撼的A5芯片照片。

第九步：主板背面

iPhone 4S的主板背面有些什么东西呢？

-红色：高通MDM6610芯片组——升级了iPhone 4的MDM6600

与去年的iPhone 4一样，960 x 640分辨率的Retina显示屏。看起来这个东西没有经过任何的更新，但是我们还是要说这块显示屏还是那么不可思议。显卡性能在A5芯片的作用下应该也会得到很大的提升。

iFixit注意到Verizon和AT&T的 iPhone 4显示屏部件有不同的组装位置。虽然iPhone 4S在整体上与CDMA iPhone 4非常相似，但是在显示屏的组装上却是与GSM 版iPhone 4一样。



第十一步： 振动器

下面我们来看振动器。看起来苹果选择了与Verizon iPhone 4一样的线性振荡振动器，可以与AT&T版iPhone 4的旋转电动器明显的区别开来。

这一块振动器在工作时噪声更小，也更为柔和。

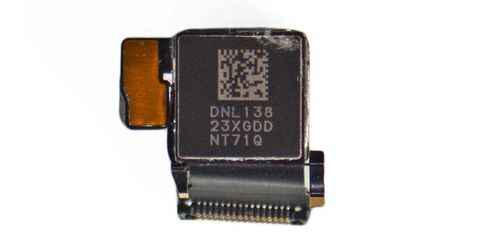

第十二步：摄像头

下面是iPhone 4S可以比肩卡片相机的800万像素后置摄像头。我们要说明的是，这不只是一个简单的拍摄工具，还要看你如何去使用它。因为 iPhone 4S的这枚摄像头知道怎么去利用每一个像素，并拍出令人咋舌的照片。

苹果在iPhone 4S的后置摄像头身上增加了73%的透光度，更优秀的低光性能，捕捉速度增加33%，抓拍最快速度只需1.1秒，分辨率最高 3264 x 2448像素，并且还支持1080P HD 高清视频录制。

第十三步：Home键的背后

Home键的背后风景如何呢？据民间流传，假如你在这一面按下Home键，你的手机将会被传送到月亮上面。不过，iFixit并没有通过实践来证明这一传说。

和前面所提到的一样，我们又看到了白色和红色的液体指示灯条。



第十四步：前置摄像头

Siri这时候仿佛正在以恳求的眼神盯着眼前的各种工具，不过iFixit可不会表示任何的怜悯，拆解还是要继续。通过塑料Spudger工具的帮助，iPhone 4S的第二枚摄像头被成功取下。这枚前置VGA摄像头可以很好的完成以下两样工作：

-与他人进行FaceTime视频通话
-对着显示屏疯狂自拍

第十五步：

接下来到哪里呢？噢，好象已经把该拆的都拆完了。好吧，为大家带来的iPhone 4S详尽拆解也就到此结束了，希望你们能够对这款“一样的外壳，不一样的内在”的iPhone 4S有更深入的了解。
