三星Galaxy平板机给力拆解

中心议题：
    *  三星Galaxy平板机给力拆解



先来看看规格：

处理器型号：Cortex A8
硬盘容量：32GB
标准内存容量：512MB
操作系统：Android 2.2,即 Froyo系统三星TouchWiz 触摸技术+320万像素 后置摄像头+130万像素前置摄像头

再来看看它长什么样儿。
时下的全屏设备都长得千篇一律，要区别开来还真不容易。但是三星做得不错，它的背部呈白色，坚决和iPad式的正面对着干。



沿前面板的底边的电容控件是标准的Android控件，几乎所有的触屏手机都有。（ 如下图）




带有LED闪光灯的后置摄像头只有320万像素，跟设备的水准很不相称。你去看看更小的设备像 Droid 2就配有500万像素的显像仪。



耳机，SIM卡，微型SD卡（32GB）各一个端口，还有一个USB dock接口。（如向下两图）




最后还是不能免俗地对Galaxy Tab 和iPad 进行比较。下面是它们的侧面比较图。





测量GT的体积是

190.1 x 120.6 x 12.0 mm
，比起 iPad的

242.8 x 189.7 x 13.4
mm要小很多。算出来即：275.1cm3 VS. 617.2 cm3，更直观的比较。

外观看够了，咱们来找螺丝开拆啦。
撬开苹果式连接口两边的塑料垫，




立马就看到两个三翼螺丝。（如红圈所示）



用三翼的螺丝作为门神太小儿科了吧。手头上的装备是26件套的钻起套装（当然包括三翼螺丝起），足够过关斩将的。

再来看下面这个dock接口，也太苹果了吧！和苹果的对比一下。自己看吧，简直是孪生兄弟。





接下来用塑料开启工具加吉他拨片，沿着前面板的周围把它慢慢撬起，与塑料后盖分离。（如下两图）







把所有的塑料东东拿走，后盖就可以去掉了。





看看后盖里都有什么。后盖的内里有一条厚厚的防电磁干扰的带状物，对应主板上的处理器和存储芯片。塑料结构无疑有助于无线网络的接收。用塑料制品可以让三星绕开iPad设计者的创新方法，来帮助信号传输。



看下图，Galaxy Tab将近一半的地盘都被电池占领。如此庞大的电池一个飞利浦就把它固定在后面板上了。



看下图，Galaxy Tab将近一半的地盘都被电池占领。如此庞大的电池一个飞利浦就把它固定在后面板上了。






三星表示电池可以提供足够电量，看7个小时电影没问题。7小时对于你最爱的电影三部曲来讲是相当不给力的，而iPad就可以轻松搞定。电池重81克，是iPad电池的55% ，但电容是它的60%。


来看两个电池PK，Galaxy Tab的大小差不多是iPad的一半。



接下来轮到主板了。用开启工具的边缘把后置摄像头接线从主板上插槽撬出来，然后跟后置摄像头说拜拜。








移除主板需要断开一系列接线，如下：



耳机插口/话筒接线（红色区域）

音量调节接线 （橙色区域）

触屏接线 （黄色区域）

控制按钮LED接线 （绿色区域）

显示数据接线 （蓝色区域）
7个飞利浦（ 红色区域）把主板固定在后面板上，需要一一干掉。



要想解放主板，就得把它和后面板分开。




前置摄像头很容易与主板分离






把下面这个丑恶的EMI防电磁干扰片拿掉，我们就能看到电路了。






这就来看看主板的强大阵容：


正面阵容：


SanDisk SDIN4C2-16G (MLC 16 GB 存储闪存)（红色区域）

Maxim 8998（电源管理集成电路）（橙色区域）

三星S5PC110A01+三星KB100D100YM （GHz Hummingbird多媒体应用处理器 + 8 Gb MLC Flex oneNAND, 1 Gb oneDRAM +3 Gb 移动DDR）（
黄色区域）

nfineon PM9801 (X-GOLD 616 HSDPA/HSUPA/EDGE Modem Solution) （绿色区域）

Wolfson Microelectronics WM8994 (音频解码器)（蓝色区域）

Infineon PMB5703 (RF 收发器) （紫色区域）

2. 主板的背面阵容：



博通BCM4329 (蓝牙/FM/WLAN 接收器) （红色区域）

STMicroelectronics L3G4200D (螺旋仪) （橙色区域）

ATMEL MXT224 (触摸屏控制器) （黄色区域）

博通 BCM4751 （GPS接收器）（绿色区域）

Dock 接口旁边的扬声器为Galaxy Tab提供板上音频。（蓝色区域）

那么是什么让三星Galaxy Tab成为真正的iPad对手呢？答案就在处理器上。

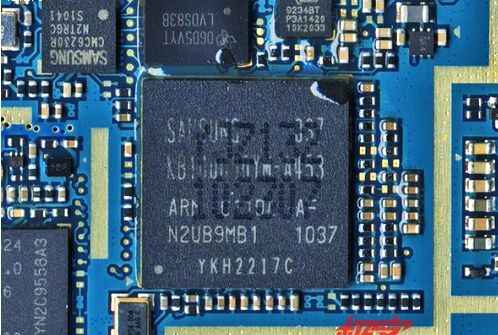

Tab靠的是三星S5PC110A01多媒体应用处理器。1 GHz Hummingbird 处理器跟iPad 的A4处理器很相似，它是一个ARM处理器，利用层叠封装架构来提高内部处理的速率。

三星利用层叠封装构建将8Gb of MLC Flex oneNAND，1 Gb oneDRAM和3Gb移动DDR植入处理器中。而iPad A4处理器把双层RAM（三星K4X1G323PE）植入处理器的三层之中，即ARM Cortex-A9架构处理器和ARM Mali图形核心。

耳机接口/话筒组合被一个飞利浦固定在后面板上。把粘合剂弄掉，就可以把它移出来了。




好在，耳机接口和主板上完全分离的。如果你不凑巧把你的Galaxy Tab摔了，耳机是插上的，也摔坏了，那要更换是很麻烦的。
苹果对iPad 的设计也很类似。




再把如图所示的显示数据互连接线从地盘上撬起来，松开无插力插槽，互连线就能摆脱前面板了。

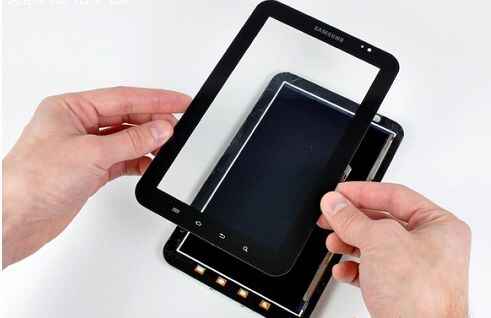

要想把显示屏拿下来还是要热风*出马，需要不少热量才能搞定。一阵热风狂吹再经过紧张的撬动动作之后，显示板就能与底座分离了。




数位板零件是Atmel产的，并与Corning Gorilla Glass的前面板结合。很显然Galaxy Tab 也可以当防弹衣使。（如下图）




Galaxy Tab的屏幕是超薄膜晶体管液晶显示屏，比标准的液晶显示屏制造的图像和视角都更优质。虽然Galaxy Tab1024x600的屏显分辨率比1024x768的iPad小，但是前者每英寸像素比后者大。（169ppi vs. 132ppi）





第十一步：总结
三星Galaxy Tab可修指数为6，较易维修。





1.所有部件无需焊接即可得手。
2.电池用户可更换。
3.三翼螺丝虽然让准修理工望而却步，但是绝对不是那一套牛钻起工具的对手，败下阵去了。
4.搞定LCD得用到热风*。
5.给Galaxy Tab开膛破肚相当麻烦，仅仅用塑料开启工具不够牛人玩的。和对手iPad 3G一样，三星Galaxy Tab也未能逃脱拆解控的灵巧之手。
