4G新机内部做工如何？索尼M35t 拆解揭秘

发布时间：2013-10-15 阅读量：1794 来源: 发布人:

【导读】索尼Xperia SP M35t手机给我们留下的最深刻的印象莫过于灵睿透明带的回归，以及中端机型为我们带来的不输旗舰级别的操作体验。虽然外观中规中矩，那么内部做工怎么样?下面就通过索尼M35t拆解评测来了解一番。

从整体来看，索尼M35t的基本配置与联通版的索尼M35h保持一致，不过支持的网络制式不同，索尼M35t这款移动定制机型支持UMTS band 1/2/5/8、FDD-LTE band 3/7、GSM GPRS/EDGE 850、900、1800、1900MHz、TD-LTE band 38/39/40/41以及TDS-CDMA band 34/39。

产品名称	索尼M35c（电信版）	索尼M35h（联通版）	索尼M35t（移动版）
主屏尺寸	4.6英寸	4.6英寸	4.6英寸
主屏分辨率	1280x720像素	1280x720像素	1280x720像素
网络类型	双卡双模双通	单卡双模	单卡多模
网络模式	GSM，CDMA2000	GSM，WCDMA	GSM，TD-SCDMA，TD-LTE
手机尺寸	130.6x67.1x9.98mm	130.6x67.1x9.98mm	130.6x67.1x9.98mm
核心数	双核	双核	双核
CPU型号	高通骁龙Snapdragon MSM8660A-1-AB	高通骁龙Snapdragon MSM8960T	高通骁龙Snapdragon MSM8960T
CPU频率	1741MHz	1741MHz	1741MHz
GPU型号	高通 Adreno320	高通 Adreno320	高通 Adreno320
RAM容量	1GB	1GB	1GB
ROM容量	16GB	8GB	16GB
存储卡	不支持容量扩展	MicroSD卡	MicroSD卡
前置摄像头像素	30万像素	30万像素	30万像素
后置摄像头像素	800万像素	800万像素	800万像素
传感器类型	Exmor RS	Exmor RS	Exmor RS

索尼M35t正面外观

在背面设计方面，手机采用了磨砂材质，拥有不错的手感。此外，硕大的4G 网络标识很引人注目，底部的灵睿透明带也是一大亮点。

索尼M35t背面外观

值得一提的是，索尼M35t采用了可拆卸后盖设计，这也使得拆解不是那么困难，遗憾的是电池是不可拆卸的。下面正式开始我们今天的索尼M35t拆解评测。

索尼M35t可拆解后盖

索尼M35t拆解评测：取下中壳

首先我们把所有固定用的螺丝全部拧下来。由于该机采用的是十字形螺丝，所以我们很容易就能够找到相对应的螺丝刀。

拧开两枚螺丝

拧下螺丝螺丝之后，我们就可以打开索尼M35t的中壳了。不过需要注意的是，这个中壳非常软，在拆卸时需要多加小心。

小心地取下中壳

此外，索尼M35t的中壳和主板之间还有一根排线连接，在我们拆下中壳时需要先把这枚排线和主板断开。

把排线断开

终于打开中壳了，这是我们第一次看到这款4G新机的主板。

索尼M35t主板初现

索尼M35t拆解评测：大主板设计

从图中我们可以看出，索尼M35t采用了大主板设计，手机摄像头区域采用一个大模块设计。首先我们先把所有和主板连接的排线全部断开。

大主板设计

然后我们把主板上的两枚十字形螺丝拧开。这样主板和屏幕面板之间就无任何连接了。

拧开两枚螺丝

加上主板上取下的两枚螺丝，索尼M35t总共机身共有12枚螺丝。

索尼M35t共有12枚螺丝

小心翼翼的把主板取下来，我们看到了金光闪闪的电池。

把主板取下

索尼M35t拆解评测：主板外观

图为索尼M35t正面照，我们可以看到，该机的几乎所有芯片都集中在这一面。

芯片几乎都集中在正面

不出所料，索尼M35t主板背面除了mirco USB接口之外，并无其他组件和芯片，非常的干净。

主板背面非常干净

图为索尼M35t取下来的金光闪闪的电池。

土豪金大电池

索尼M35t拆解评测：其他面板

取下电池之后，我们看到了索尼M35t霸气十足的多孔金属面板，这个面板的主要功能是用来固定和保护液晶屏幕的。

霸气十足的金属面板

屏幕面板上的主要芯片和排线集中在顶部区域。

屏幕面板芯片和排线

底部为索尼M35t的震动马达和灵睿透明带。

震动马达和灵睿透明带

索尼M35t拆解评测：摄像头模块

图为取下来的摄像头区域模块，这个大模块集中了很多零部件，比如听筒等。

摄像头区域大模块

索尼M35t的光线/距离感应器以及前置摄像头均被集成在这个模块上。

前置镜头也被集成在这里

图为800万像素后置镜头和190万前置镜头集体照。

前后镜头合影

索尼M35t拆解评测：芯片模块

首先我们需要取下所有芯片上的金属屏蔽罩，即可看到索尼M35t的几乎所有芯片了。

取下芯片上的屏蔽罩

取下来的金属屏蔽罩。

取下来的金属屏蔽罩

图为尔必达B8164B3PD-1D-F闪存芯片，容量为1GB。而该机的1.7GHz主频高通骁龙MSM 8960T双核处理器正是在这枚闪存芯片下面。

尔必达B8164B3PD-1D-F闪存芯片

图为索尼M35t的基带处理器高通QSC 1215芯片。

高通QSC 1215芯片

索尼M35t拆解评测：更多芯片

图为三星内存颗粒，容量为8GB。

三星内存颗粒

图为高通PM8921电源管理芯片。

电源管理芯片

图为SKYWORKS的SKY77619功率放大器芯片，这个型号的芯片能够更好的支持4G网络。

功率放大器芯片

图为高通公司全新推出的WTR1605L芯片，这枚新型LTE芯片支持7种不同的频段，并使用28nm工艺打造，性能更加强劲。

新型LTE芯片

索尼M35t拆解评测：接口模块

图为主板上mirco SIM卡槽(左)和mirco SD卡槽(右)特写图。

两个卡槽

图为索尼M35t的mirco USB接口。

mirco USB接口

这是索尼M35t的重启键(reset)，如果手机死机可以点击这个键进行强制重启。

索尼M35t的重启键

索尼M35t拆解评测：总结

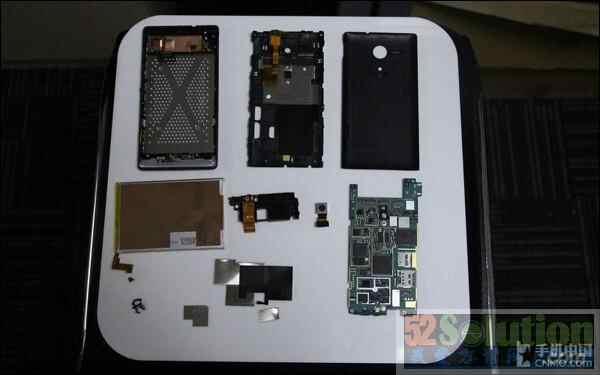

通过上面的索尼M35t拆解评测可知，M35t可拆卸的后盖更易于拆解，也更易于维修。而主板上面的零件布局简单，做工精细。此外，大主板的设计使得手机有很好散热性。
